071-4111-0155
DH Z-BAR 오픈판넬최종 수정 일자 : 2020-10-19 11:27:37

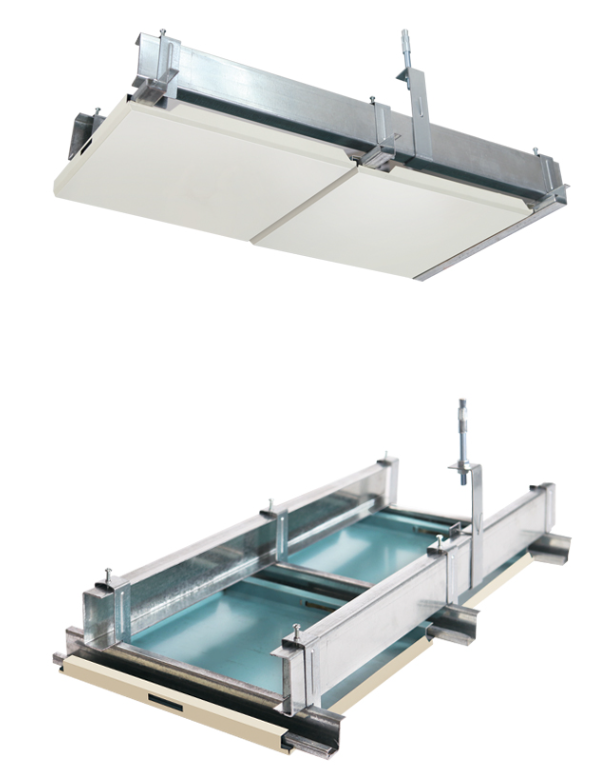

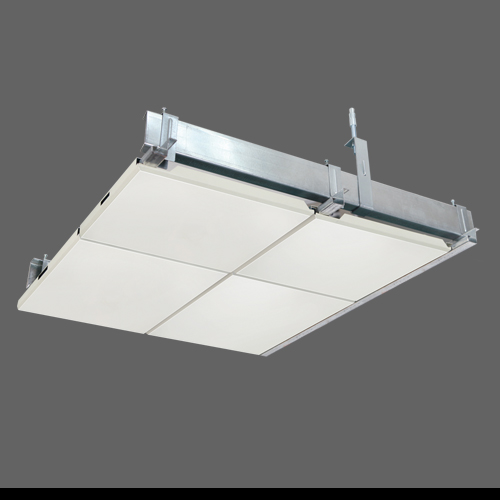

ㅇ제품 개요
“천장 마감재 금속판넬이 임의탈락 되지 않는 SYSTEM.”천장마감재 금속판넬의 Z-BAR 결착방법에 이중 결착방법을 도입 하므로써, 천장 PANEL이 Z-BAR 구조틀에서 임의 탈락되지 않는 OPEN PANNEL SYSTEM이며, 철도&지하철역사·사무실 등에 적용 가능한 금속 마감재 입니다.

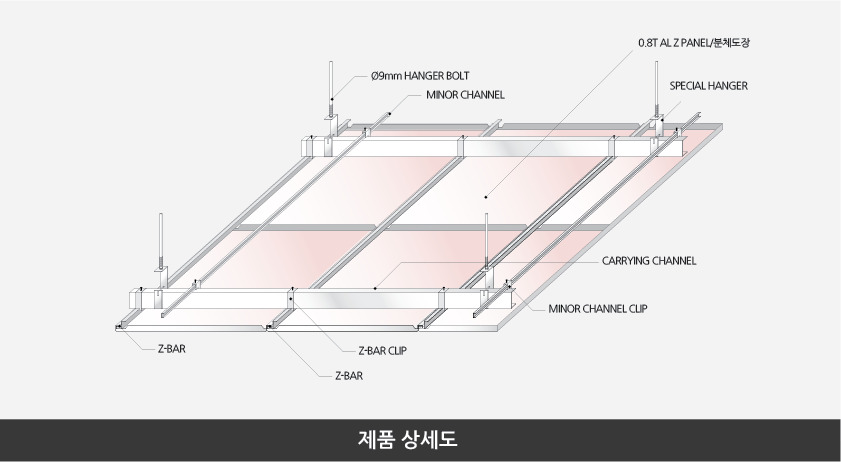

ㅇ구성자재

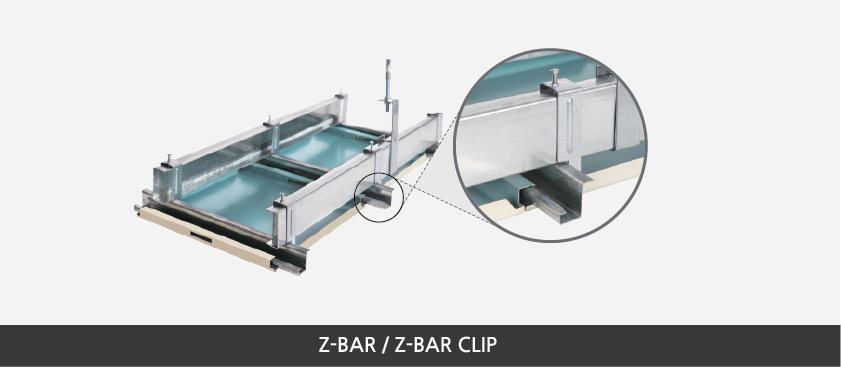

• Z-BAR(13X23X10X1.0T) • Z-BAR CLIP • HANGER BOLT&PIN • HANGER & SPECIAL HANGER
• CARRYING CHANEL • MINOR CHANEL • M/C CLIP • MOLDING • Z-BAR OPEN PANEL
ㅇ제품특성
• 좌우고정 레일식으로 판넬시공 시 안전사고 위험 최소화
• 이중결착 구조로 판넬의 임의 탈락 방지
• 모든 판넬이 오픈 가능하여 점검이 용이
• 유지보수 비용 절감
ㅇ시공 방법
• 중심선 결정 : 천장면의 정밀한 실측 후에 등라인, 디퓨저위치 등 타공정 CHECK
• MOLDING 설치 : 1.먹메김 – 2.몰딩설치
• STRONG ANCHOR 작업
• HANGER BOLT 설치
• CARRYING CHANEL 설치
• MINOR CHANEL 설치
• Z-BAR 설치(Z-BAR 간격 중점 CHECK)
• Z-BAR OPEN PANEL 설치

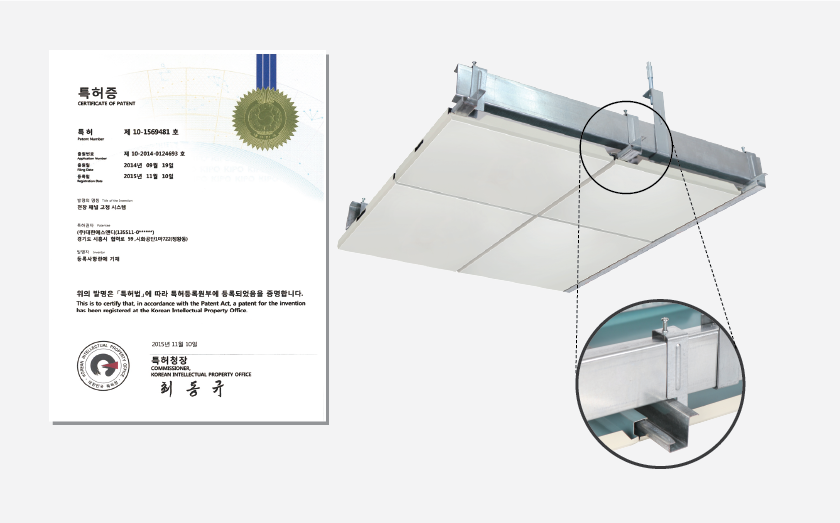

ㅇ특허 및 디자인 등록
천장 PANEL이 임의 탈락되지 않도록 이중결착 방식의 구조틀을 적용한 DH Z-BAR OPEN PANNEL SYSTEM에 대한 특허
ㅇ시공실적
•관공서, 지하철, 학교, 빌딩 등 다수 현장 납품시공

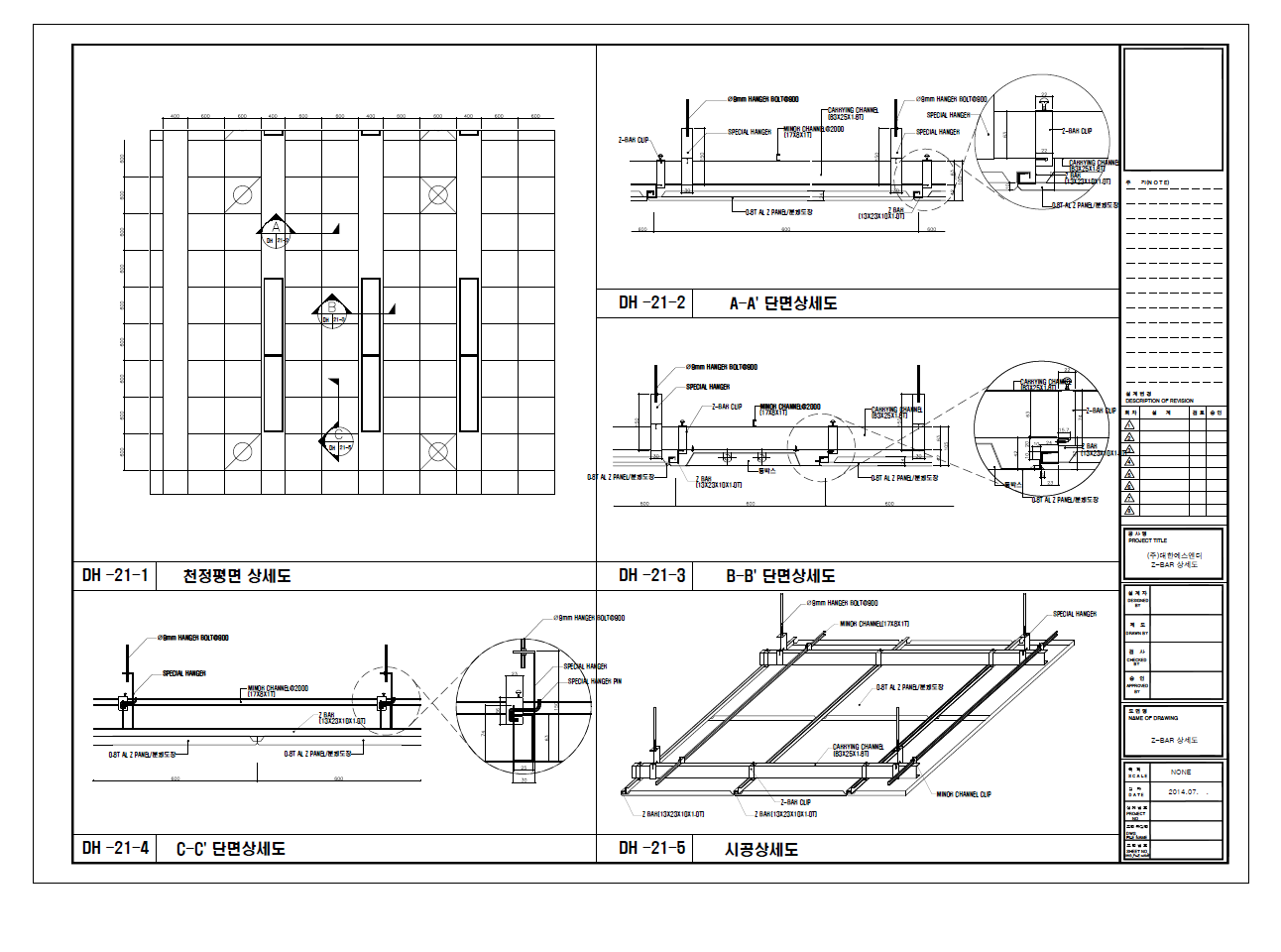

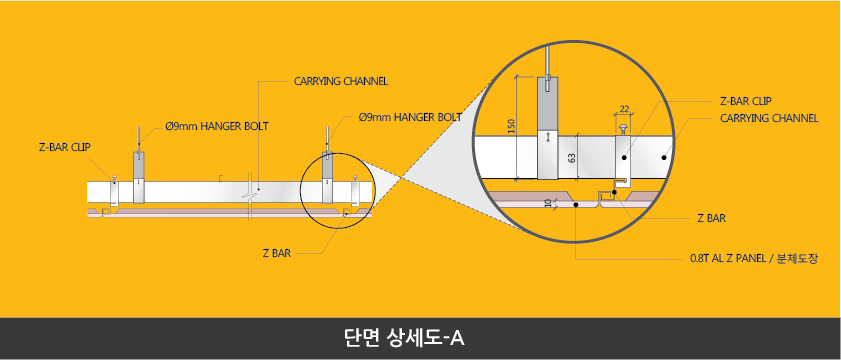

ㅇ도면
