071-4111-0155
그라스울 고정클립최종 수정 일자 : 2020-10-19 10:57:37
ㅇ개발배경
기존 그라스울 고정핀 및 고정피스의 번거로운 시공성, 그라스울 고정 불량 및 결로 발생 하자를 개선하기 위한 강력한 고정력과 우수한 시공성을 가진 신제품의 필요성.
ㅇ제품 개요
-시공 편의성

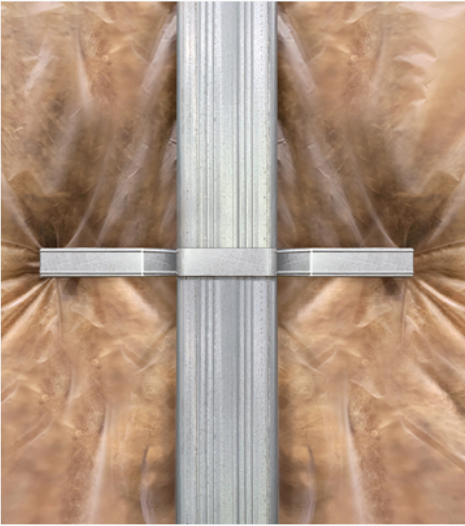

그라스울 고정클립을 스터드에 단순 결착하여 단열재를 고정해주는 방식으로, 기존 고정핀 및 고정피스 시공의 번거로웠던 작업 공정을 단순화 시켰습니다.
-우수한 고정력
고정클립 결착 후 바탕 석고보드 부착 시 클립이 그라스울에 완전히 밀착되어 강력한 고정력을 가지게 됩니다. 기존 고정핀 및 고정피스에서 발생하는 고정 불량률을 현저히 낮추고, 단열재가 항상 고정되어 있어 결로방지 및 방음효과가 뛰어납니다.
-원가 절감
기존 고정핀, 고정피스와 비교해 고정력이 우수하여 ㎡당 클립 사용량이 적고 이에 따른 자재비 감소 및 간편한 시공으로 인한 인건비 감소 효과를 얻을 수 있습니다.
ㅇ제품 규격
그라스울 고정클립은 스터드의 규격에 따라 후시공 방식과 선시공 방식으로 구분됩니다.
* 후시공 타입 : 50-110형 STUD 적용
* 선시공 타입 : 120형 이상 STUD 적용
ㅇ시공순서도
•후시공 순서도 [50-110형 STUD 적용]
1. 상.하부 런너+스터드 설치
2. 바탕 석고보드 부착
3. 그라스울+고정클립 결착
4. 바탕 석고보드 부착
5. 마감 석고보드 부착
•선시공 순서도 [120형 이상 STUD 적용]
1. 상.하부 런너+스터드 설치
2. 스터드+고정클립 결착
3. 바탕 석고보드 부착
4. 그라스울 설치(고정클립에 꽂아 밀착)
5. 바탕 및 마감 석고보드 부착
ㅇ그라스울+고정클립 시공 순서(후시공 설치시)
1. 상.하부 런너+스터드 설치
2. 바탕 석고보드 설치
3. 그라스울 설치
4. 외날/양날 고정클립 결착(상.하부 결착)
ㅇ고정력 테스트 시험(시험기관:KCC연구소)
• 시험 내용: 고정클립을 사용한 그라스울 벽체에 반복적인 강한 외부 충격을 가하여 그라스울의 고정 상태를 확인하는 시험.
• 시험 결과: 강한 충격으로 인해 석고보드와 스터드는 파손되었지만, 고정클립과 그라스울은 이탈 및 손상 없이 견고하게 고정되어 있음을 확인.
