급속 승온 열처리로최종 수정 일자 : 2020-10-14 13:18:51
◆급속 승온 열처리로
급속승온 Aℓ LOAD WHEEL용 T6 열처리 SYSTEM은, 오랜 시간 폐사의 축적된 기술을 구사하여 개발되었습니다.
그 결과 일반적인 열처리법과 비교하여 경이적인 COST DOWN이 가능하게 되었습니다.
따라서, 이 SYSTEM의 최대 특징은 열처리 시간 단축과 Aℓ WHEEL 단품을 동일조건으로 처리함으로써 여러가지의 COST MERIT가
생기게 되는 것입니다. 또한, 설비단체를 UNIT화하고 있으므로 SYSTEM 구성에 있어서 증산, 감산에도 훌륭하게 대응할 수 있고
MULTI로 생산능력을 설정하는 것이 가능합니다.
LINE은, 폐사의 최고 LEVEL의 강제대류열풍순환방식을 채용한 특허제품 「ROTAVECT DHF형 로상회전 용체화로」, 「ROTAVECT
DHF형 로상회전 시효화로」와 독창적인 JET 분사 SYSTEM을 탑재한 「소입 수조 JET 분사장치」, 처리품의 고속반송에 최적이며,
LAY-OUT에도 범용성이 높은 「６축 다관절 ROBOT」, 전, 후공정과 직결한 IN-LINE화가 가능한 「STOCK CONVEYOR, 열처리 후
CONVEYOR」로 구성되어집니다.
용체화처리로는 초속 20m를 자랑하는 강제대류 열풍순환방식으로 14 Inch 주조 Aℓ WHEEL을 약 25분만에 520～540℃까지 급속하게
승온시킵니다. 또한, 온도분포 정도도 대단히 높고 용체화 온도 극한까지 상승시키는 것이 가능하며, 장시간 로내에 유지하여도
OVER HEAT가 발생하지 않습니다.
로내 CARRIER TABLE은 CHAMBER를 원주방향 10~15등분 × 4~6단으로 배열하여 각각 단품으로 수납됩니다.
소입 수조에도 독창적인 JET 분사 SYSTEM을 탑재하여 소입시의 변형을 최소화한 SYSTEM으로 조합되어 있습니다.
시효화처리로도 용체화처리로와 동일한 로내 구조로 되어 처리재 단품이 수납 되어집니다.
또한, 열풍순환방식으로 온도분포 정도가 대단히 높아지게 됩니다.
처리재 단품의 반송에는 6축 다관절 ROBOT를 채용하여 고속반송을 실행합니다. 용체화처리 후 추출하는 것부터 수몰하는 것까지의
소입 도달 시간도 15초 이내로 최소한으로 단축하는 것이 가능합니다.
STOCK, 열처리 후의 반송 CONVEYOR도 FORK 형상의 CONVEYOR을 붙여 ROBOT와의 수조에도 대응하며, 전공정에
주조기, 단조기와 후공정의 SHOT BLAST MACHINE 등과 직결하여 무인으로 IN-LINE화가 가능하게 되었습니다.

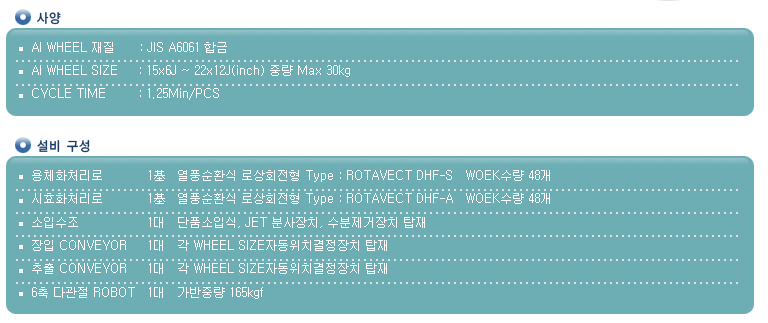

- 설비구성

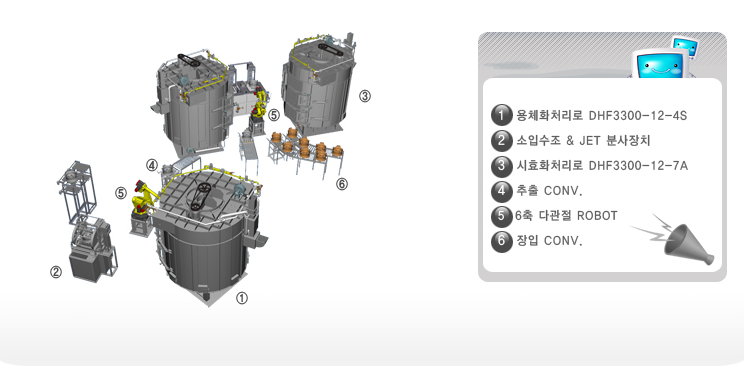

- line 구성도

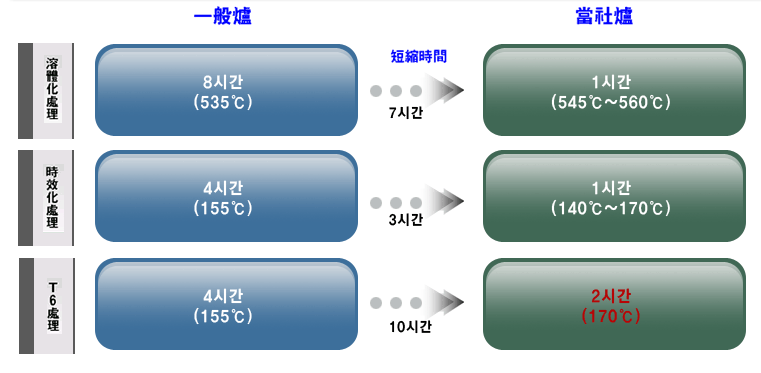

- 열처리 시간 온도 비교

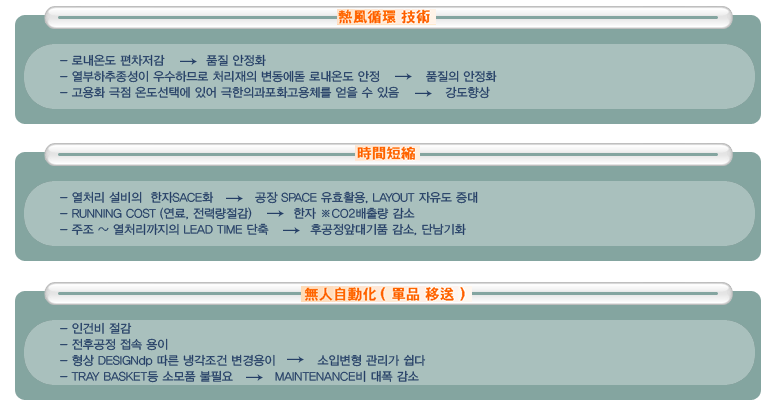

- 특징
「AI 주조 ROAD WHEEL용 T6 열청리 SYSTEM」은 폐사의 장년의 열풍순환기술을 구사하여 개발되었습니다.
그 결과 일반적인 열처리 방법과 비교하여 경이적인 원가절감이 가능하게 되었습니다.
