금형 고압냉각장비 JET COOLER최종 수정 일자 : 2020-10-12 11:13:28

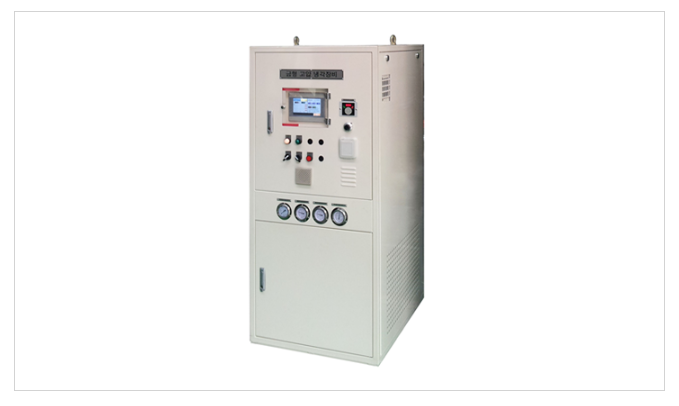

금형 고압냉각장비 JET COOLER
다이캐스팅용 금형 냉각장치이며 제품의 홀이나 돌출부위등의 냉각에 사용한다.
고압펌프를 이용하여 냉각수를 고압 토출하므로써 냉각수라인 또는 Core pin등의 온도를 빠른 시간내에 Down하는 것을 목적으로 한다. 캐비티 표면온도의 안정화, 돌출 Core 등을 국부냉각 할수도 있으며 내경이 작은 냉각핀이라도 고압으로 냉각수를 토출하여 캐비티 Core의 냉각에 필요한 유량을 확보할수 있다.
원활한 냉각이 이루어지면 제품홀 주변의 Shrinkage(주물수축), 돌출 Core등의 제품소착 등이 줄어들며 Core pin의 수명도 길어진다.
- 다단 고압 원심펌프를 사용하여 표준 사용시 0.8~2.0MPa의 압력으로 토출 (냉각 Port 사용 수량, 토출외경에 따라 다름)
- 작은 직경의 코어핀에도 적용가능 (SUS304 pipe 사용)
- 고압 냉각후 에어퍼지 기능으로 과냉각 방지
- 고압 냉각 토출압력 실시간 그래프 출력
- 공급수 온도, 고압 냉각 토출압력 Shot별 데이터 저장 (시간/날짜/최고압력/최저압력/물온도)
- 각각의 냉각수 채널마다 독립적인 냉각지연/고압냉각/에어퍼지 시간설정
- LCD 터치스크린 적용, 금형 냉각설정 데이터 100개 저장
- 고압냉각압력저하/공급수압력이상 경보 및 내역저장
