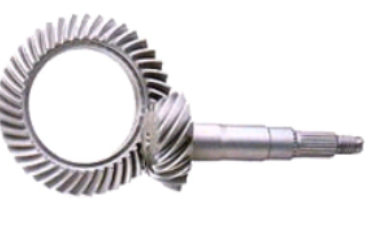

Spiral Bevel Gear의 업 버전이라 할 수 있는 Hypoid Bevel Gear의 종류는 Gleason식과 등고치로 구분될 수 있다. 즉, Spiral Bevel Gear과 같은 맥락의 설계이다. 다만 Off-Set와 치의 평균 압력각의 차이가 있다.

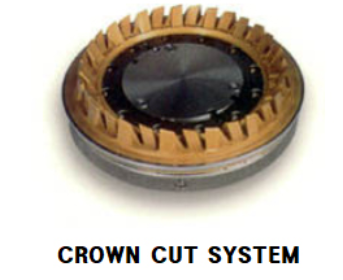

즉, Spiral Bevel Gear를 생산하는 장비에서는 Hypoid Bevel Gear의 생산이 가능하며 치절삭 할 수 있는 Gear의 크기가 작아진다는 단점이 있다. 즉, 소형의 Hypoid Bevel Gear라 하더라도 중형 장비에서 치절을 해야 하는 것이다. 치절에 쓰이는 공구도 Spiral Bevel Gear와 같다. 다만 대량 생산에서 치절삭 시간의 단축을 위해 보다 특수한 공구를 사용하기도 한다.
Hypoid Bevel Gear의 표기 중 Spiral Bevel Gear 항목 외에 추가로 요구되는 것은 다음과 같다.
1. 설계상의 커터 PCD 경
2. Off-Set 방향 - 상 또는 하
3. Off-Set
자동차나 중장기에 많이 쓰이는 Hypoid Bevel Gear는 일반적으로 대량 생산 보다는 소량 다품종으로 수입차 특히 지게차, 중기, 크레인 등의 Final Gear 및 감속기에 쓰이는 Gear로 주문, 제작 합니다. 파손된 기어의 경우 Off-Set의 양을 정확히 모를 땐 케이스측정이나 Gear Contact 측정 작업으로서 Gear의 데이터를 산출하여 고정밀 Gear를 제작합니다.
