071-4111-0155
MS-A형최종 수정 일자 : 2020-09-25 13:24:52
개요
고무 FLAT의 신축성을 이용하여 롤이 수평면에서 설정 폭출각에 따라 좌우 이동하면서 회전해 가공 공정에서 발생하는 주름이나 오그라듬을 제거하여 줍니다.
특징
-FLAT가 고무재질로 금속성과 달리 마찰력이 우수하여 스립현상이 발생하지 않아 효과가 우수합니다.
-폭출량을 볼트로 간편하게 조정할 수 있어 작업중에도 폭출량을 손쉽게 변경할 수 있습니다.
- 폭출량을 미세하게 조정할 수 있어 제품에 스크러치 현상을 방지할 수 있습니다.
-롤이 수평면에서 회전하기 때문에 중앙부분에 장력이 집중되는 것을 방지하여 품질향상에 도움이 됩니다.
-롤이 금속성과 달리 소음이 없습니다.
-롤이 장착된 상태에서 폭출원점을 자유롭게 변경할 수 있도록 제작하여 기계설계 및 사용에 매우 편리합니다.
- MS-B형과 달리 중앙에 절단된 부위가 없어 까다로운 작업에 좋습니다.
- 강제 폭출 방식이므로 장폭이나 연질제품에 적합합니다.
사양

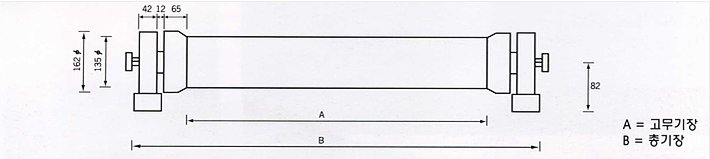

수치도

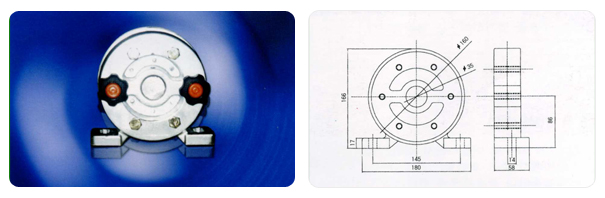

브라켓 수치도

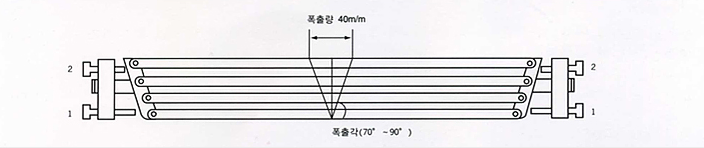

원리도 및 사용방법
- 위 그림과 같이 고무 FLAT의 신축성을 이용하여 1번 볼트와 2번 볼트를 풀고 조임으로 원하는 폭출량을 얻을 수 있습니다. 원단 진행방향에서 투입구쪽의 볼트를 조이고 출구쪽의 볼트를 풀어주면 고무의 신축성에 의해 원단중앙부를 좌우 이동시켜 제품에 발생하는 주름을 제거하여 줍니다.
