유닛 히타 (Unit Heater)
개요
유닛히타는 열원에 따라 증기용, 온수용 그리고 전기용으로 나뉘어지고
설치 방법에 따라 벽걸이형, 천정형으로 나뉘어집니다
● 증기용
사용압력이 0.1kg/cm2 ~ 10kg/cm2 까지 사용압력에 따라 적합한 재질의 열교환기를 선택할 수 있어 유니트 히터의 내구성 및 안전도가 탁월하다
● 온수용
원형 에오로핀 타입의 열교환기가 내장되어 있어 내구성 및 열효율이 높고 사용방법이 간단하다.
● 전기용
배관 및 보일러 설비가 없는 경우 설치하며 빠르고 정확한 온도조절이 용이하며 유지보수가 간단하다.
구성 및 사양
1) 송 풍 기 ( FAN )
● FAN 은 PROPELLER FAN을 사용하며 규정된 풍량을 송풍할 수 있어야 하며 운전 상태가 정숙하고 소음이 적은
구조이어야 한다.
● FAN의 날개는 알미늄제품으로서 내식성이 우수하여야 하며 충분한 강도를 갖추어야 한다.
2) 전 동 기 ( MOTOR )
● 전동기는 규정 풍량에서 10-20% 의 동력의 여유가 있어야 하며 운전 상태가 정숙하여야 한다.
3) 열 교 환 기 ( HEATING COIL )
● 열교환기는 AERO FIN TUBE식을 사용하며 제작후 공압시험 8Kg/cm2 에 실시하며 이상이 없어야 한다.
● COIL의 FIN은 두께 0.4mm 이상의 알루미늄 FIN을 사용하고 TUBE는 강관 SGP 15A로 사용하며 FIN PITCH는
3.2mm 내외로 제작한다.
● HEADER 는 냉간압연강판(KS D 3512) 3.0mm이상을 사용하며 상용압력에서 충분한 강도를 갖도록 제작한다.
● FRAME 및 HEADER 는 적절한 내식처리를 하여야 한다.
4) 케 이 싱 ( CASING )
● CASING 은 냉간압연강판(KS D 3512) , 두께 1.2mm 이상을 사용한다.
● CASING 이음부는 운전중 떨림이 없도록 BOLT로 고정하며 외관이 미려하도록 제작하며 하도1회 상도1회
소부도장하여 내식성 및 외관상태가 우수하도록 제작한다.
5) 루 우 버 ( LOUVER ) - 벽형에 해당
● 루우버는 냉간압연강판(KS D 3512) , 두께 1.0mm 이상을 사용하며 운전 중 떨림 현상이 없도록 제작한다.
● 루우버는 풍량을 조절할 수 있어야 한다. (수동조작후 고정)
6) 디 퓨 져 (DIFFUSER) - 천정형에 해당
● 디퓨져 (DIFFUSER) 는 냉간압연강판 (KS D 3512) , 두께 0.8mm 이상을 사용하며 운전 중 떨림현상이 없도록 제작한다.

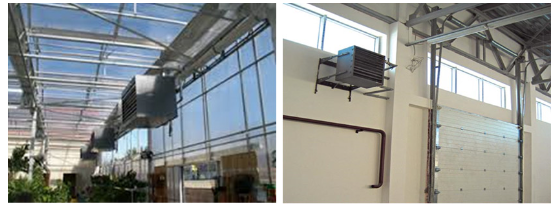

설치사례
