유압 바이브로(시트파일)해머최종 수정 일자 : 2020-09-18 10:55:01

우수한 유압 기술로 기초 건설 장비 제작 분야의 세계적 브랜드 파워를 자랑하는
BRUCE 바이브로 해머(바이브로 함마) 해머는 굴삭기 장착용 바이브로 부터
크레인 지지형 바이브로 까지 풀 모델을 제작하고 있습니다.
파일시공 작업에 있어, 바이브로 해머(바이브로 함마)는 직항타기인 유압해머에 비해 지지력은 약한 편이나,
다양한 형태의 파일 작업에 적합하여 그 사용 빈도는 직항타기인 유압해머(유압함마) 보다 월씬 다양하다 할 수 있습니다.
BRUCE 바이브로의 큰 장점은 모듈화된 설계 기술로 작은 폭의 약 300mm 시트파일 부터 비교적 큰 폭인
약 500mm 파일 까지 고객의 요구에 맞춘 작업이 가능합니다.
또한, 순차적인 파일 작업은 물론, 교차적인 시트파일 작업시 발생되는 깊은 곳까지의 드라이브 및
인발 또는 경사각의 작업까지 수행이 가능 합니다.
일체형 편심추 및 기어체결 기술로 기어박스내 만들어지는 광폭의 파워는 발군의 기술이라 할 수 있습니다.
고객의 눈높이에 맞춘 장비 메인터넌스의 손쉬운 접근 및 핵심 컴포넌트의 장시간의 작업 수명 효율은
고객 여러분들의 작업 효율을 더욱 향상시키는 키 포인트가 될 것입니다.

유압 바이브로 해머 제품 리스트

바이브로 해머(바이브로 함마) 장착 베이스

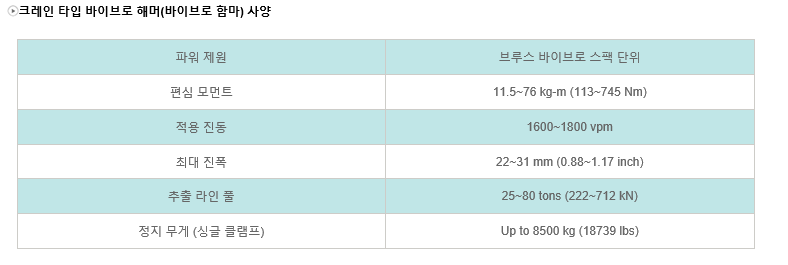

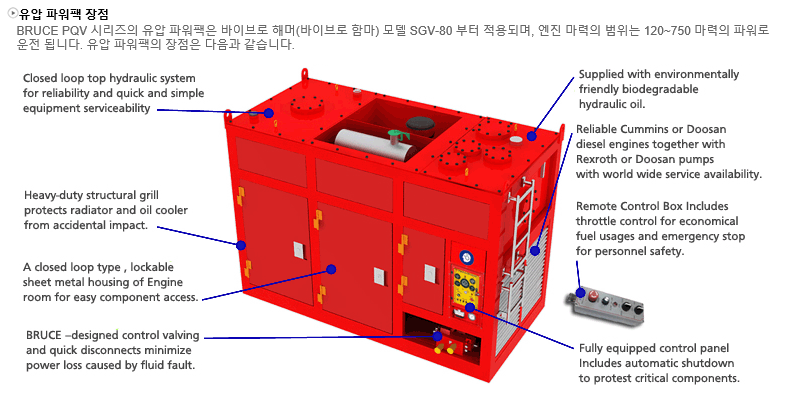

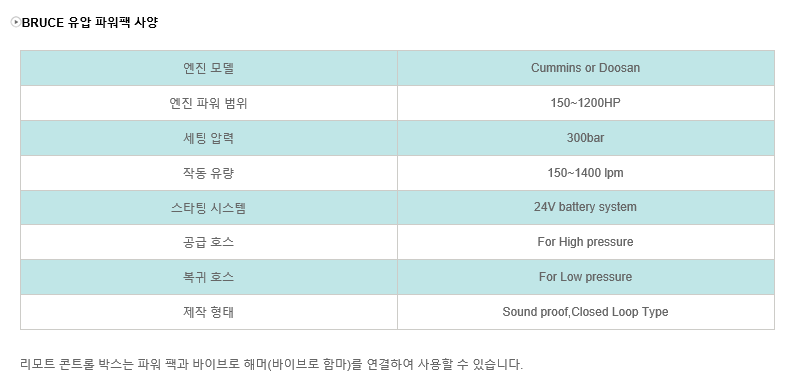

BRUCE 바이브로 모델 SGV-80 부터 제원 120 ~750 마력의 BRUCE 유압 파워팩과 연결하여 작업한다.

크레인 선정 시 장비 중량을 고려하여 약 10배 정도 능력을 가지는 톤수의 크레인을 선정 함.

자유 지지타입의 작업은 가장 널리 사용되는 작업 중 하나이며, 리다 가이드를 이용한 작업도 가능하다.

강력한 진폭 발생 기아 박스내 일체형의 편심체 및 기어 장착으로 체결용 볼트, 스플라인 및 핀 등이 불필요 하며 크기는 작으나 중량을 극대화한 기술로 강력한 진폭을 발생시켜 드라이브 및 인발 작업 효율을 향상시킴. 편심체 및 기어의 가공 표면 조도, 기어 갭 공차 및 베어링 공차에 관해 다년간 축척된 기술을 보유함.
입증된 품질의 일레스토마 장착 써프레서에 부착된 고무 일레스토마의 역활은 작업중 발생되는 진동을 흡수하여 크레인이나 포크레인에 전달되지 않도록 하고, 흙 입자의 마찰력을 분해하여 고효율의 해머 작업을 가능하게 한다. 고무소재의 능력인 인장 강도 및 신장력 등의 반복 테스트를 통과한 제품만을 선정, 장비에 장착함으로 크레인에 전달되는 떨림을 방지하고 실제 크레인 풀 능력의 10배 이상의 힘에 견디는 구조로 제작됨.
BRUCE 싱글 클램프 시스템 강력한 그립 파워를 자랑하는 BRUCE 클램프의 큰 특징은 고강도 합금강 열처리 제품의 죠오를 사용하고 있으며 호스보호 및 작업 중 파일 낙하로 인한 사고를 미연에 방지하는 체크밸브 시스템이 장착되어 있다. 실린다 로드 셀은 최고 5000 psi 까지 견디도록 설계 되었으며, 실린다 튜브 부착으로 메인터넌스가 용이함. 클램핑 파워는 45 ~200 톤까지 작업 가능하도록 설계 됨.
BRUCE 더블 클램프 시스템 유압 방식으로 제어되는 BRUCE 케이싱 클램프는 다양한 형태의 강관 파일 작업에 적합하다. 고객의 요구에 부응하여 소형 모델부터 대형까지 본 클램프 장착이 가능하다. 클램핑 파워는 45 ~280 톤까지 작업 가능하도록 설계 됨.
핵심 컴포넌트 보호장치 BRUCE 바이브로는 핵심적 역활을 하는 컴포넌트 보호 장치 시스템으로 장비의 고수명을 보장하고 있다. 진공방지 밸브 부착으로 파워 팩으로 부터 전원 차단시 발생할 수 있는 모타파손 방지 밸브를 부착하고 작업 중 여러 요인으로 인해 부딛힘이 발생되는 기어모터의 보호를 위해 전면 및 측면 보호 카바 부착함.
호스 분배 블록의 장점 바이브로 해머(바이브로 함마)의 고공중 작업 특성을 고려한 이상적인 각도의 호스분배 블록 및 카바 설치로 작업 중 발생 되는 호스의 꼬임 및 호스 파손을 미연에 방지함. 진동 발생시 예상할 수 있는 호스의 상호 부딛힘을 방지하기 위해 라이플 보드내 불필요한 호스의 설치를 배제한 간결한 구성을 채택함 콘트롤 팬던트의 장점 파워 팩과 연결된 바이브로 해머의 작업 구동은 콘트롤 팬던트로 손쉽게 작업이 가능하다. 크레인 운전실 내 설치로 눈으로 보는 작업 관리가 가능하며, 토양의 성질에 따른 컨트롤 팬던트 진동수 조절로 일률적인 작업을 배재한 효율적인 작업 수행이 가능함
콘트롤 팬던트의 주요 장점 작업시작 및 종료시 진동 발생 기능 파일 클램프 및 언클램프 기능/ 자동 및 수동 모드의 상호 작동/ 진행 방향으로의 진동 기능/ 긴급상황 발생시 비상정지 버튼 가동/ 단계별 엔진 동작의 조절 가능/ 유압의 모니터링 시스템/ 간결하고 쉬운 케이블 연결/ 가볍고 이동하며 작업이 가능/ 고객사양 맞춤형 빌트 인 타입
소모품의 추가 구입 비용 감소 BRUCE 바이브로 해머(바이브로 함마)에 장착되는 소모품들의 가장 큰 특징은 품질을 보증하며 원가 절감의 폭이 큰 부품을 사용하는 데 있슴. 일체화 된 컴포넌트가 많아 소모품의 종류가 많지 않으며 비용 절감을 위한 노력 지속함

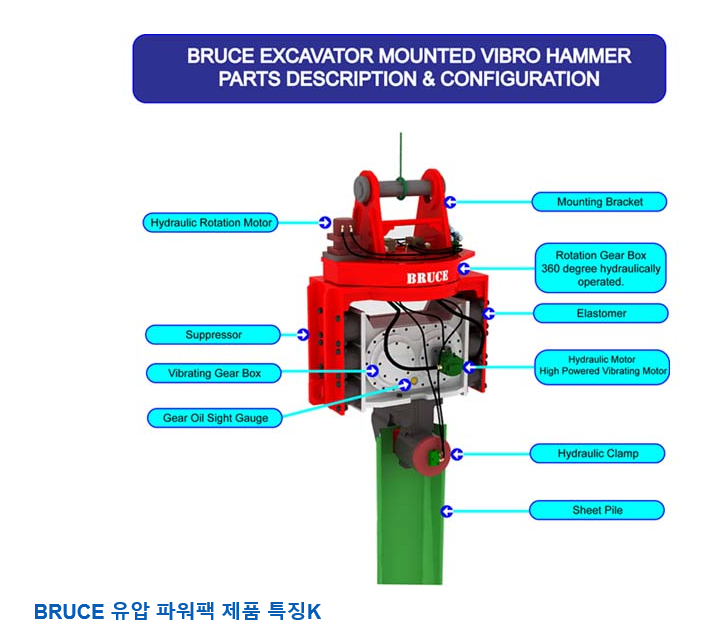

굴삭기 장착형 바이브로 해머(바이브로 함마)제품 특징

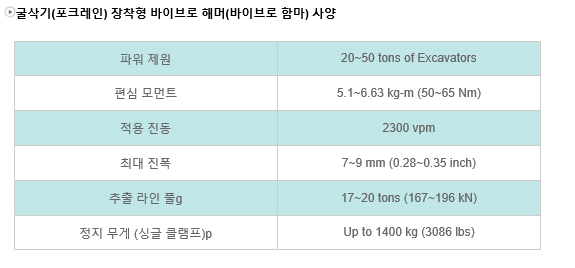

SGV-40 및 SGV-60은 18톤~50톤 사이에 포크레인에 장착하여 작업을 할 수 있도록 설계, 제작된 모델 입니다. 간결한 디자인으로 멀리서도 눈에 쉽게 띄는 매끈한 생김새로 경량의 파일작업에 폭넓게 이용되고 있습니다. 시트파일 작업에 적합하며, 그 외 H-빔, 스틸 케이싱, 파이프 등 사용 용도가 다양한 것이 특징 입니다.
다양한 파일시공 건설현장 적용 크기가 작고 비교적 쉬운 작동방법 외 빠르고 비용이 적게 드는 장점 등으로 다양한 형태의 작업이 가능함. 토양 다지기, 수로 관리, 강둑 보수, 폐기장 건설 등 해상 및 육상을 가리지 않고 작업이 가능하다. 360도 회전 붐 브라켓 BRUCE 포크레인 장착형 바이브로 해머(바이브로 함마)의 큰 특징 중 하나는 유압작동에 의해 몸체를 자유자재로 회전시켜 파일 작업시 손쉬운 위치 결정을 할 수 있는 것이다. 이 동작을 응용한 장점은 여러가지가 있는데 특히 파일 작업시 시트파일의 이동, 정리, 포개어 쌓어두기 등에 적절하게 사용을 할 수 있다. 입증된 품질의 일레스토마 장착 써프레서에 부착된 고무 일레스토마의 역활은 작업중 발생되는 진동을 흡수하여 크레인이나 포크레인에 전달되지 않도록 하고, 흙 입자의 마찰력을 분해하여 고효율의 해머 작업을 가능하게 한다. 바이브로 해머(바이브로 함마)에 장착된 고무 일레스토마는 크레인 또는 포크레인에 전달되는 진동을 90% 이상 감소시킴. 신신속 정확한 호스 및 케이블 연결 포크레인의 브레이카 라인을 바이브로 해머(바이브로 함마)에 연결시, 신속한 연결이 가능하도록 설계하여 호스 및 케이블의 전체 연결 시간은 30분내에 완료되도록 제작함. 콘트롤 제어장치 및 호스연결 장치를 해드부에 설치하여 이상 발생시 신속한 조치를 취하도록 하고, 작업 종료 후 해체 시에도 수분의 시간만 소요된다. 붙박이 타입의 콘트롤 밸브 장착 BRUCE 포크레인 장착형 바이브로 해머(바이브로 함마)에 장착되어 핵심 기능을 수행하는 콘트롤 밸브는 해드 부위에 설치 되어 작업시 필요한 조치를 쉽도록 제작함. 매니폴드 블록과 결합한 콘트롤 밸브의 연결호스 중 압력에 의해 손상이 의심되는 부위는 체크 밸브를 장착하여 기계적 손상을 최소화 하고 있다. 설비 디자인의 단순화 BRUCE 포크레인 장착형 바이브로 해머(바이브로 함마)는 초기설계 단계 부터 단순화한 디자인의 설비를 제작하고 있다. 이상 발생시 자체 수리가 가능하도록 제작되어 있고, 잔고장이 발생하지 않는 것은 큰 장점이다.
선택 사양 붐 익스텐션 선택 사양인 붐 익스텐션은 추가적인 높이 증대 및 활동 반경을 넓힐 경우 긴요하게 사용된다. 고객의 구입 요청시 설비의 메인터넌스를 고려한 공구박스가 무상으로 지급된다.
