집진설비최종 수정 일자 : 2020-09-17 11:25:45

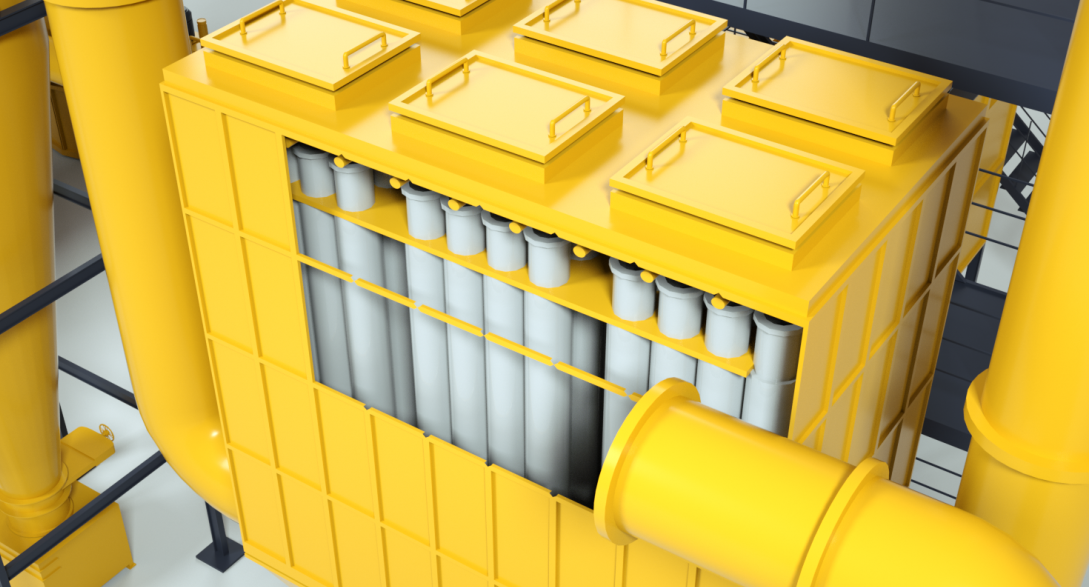

• 백필터 (BAG FILTR)









제품설명

분진이 함유된 배출가스를 나란히 설치된 여러 개의 여과포를 통과시키면서 분진이 여과포에 포집되는 장치이다.
집진효율이 높고 안정된 연속운전이 가능하며 여과속도의 조정으로 다량의 풍량을 처리할 수 있다.
함진배기(含塵)는 입구에서 압송 또는 흡입에 의하여 설비내로 들어가고 청정공기는 관내부를 통해 상부로 배출된다.
압축공기를 주기적으로 분사하여 여과포 표면에 퇴적된 먼지를 효과적으로 탈진한다.
여과포 자체는 약간의 분진을 포집하지만 더 중요한 역할은 직물위에 빠르게 쌓이는 먼지층이 지지체로써 작용하는 것이다.
따라서 미세분진 및 고농도의 분진은 먼지층에 의해 더욱 효율적으로 포집하고 포집된 분진은 기계식 장치에 의해 배출된다.
함진가스의 특성과 온도등을 고려하여 여과포의 재질 및 형태를 선정한다.

시멘트공장/ 석회석공장
사료공장, 제약공장, 분체이송공정
연마공정, 탈사공정
입자상 물질 발생 업체

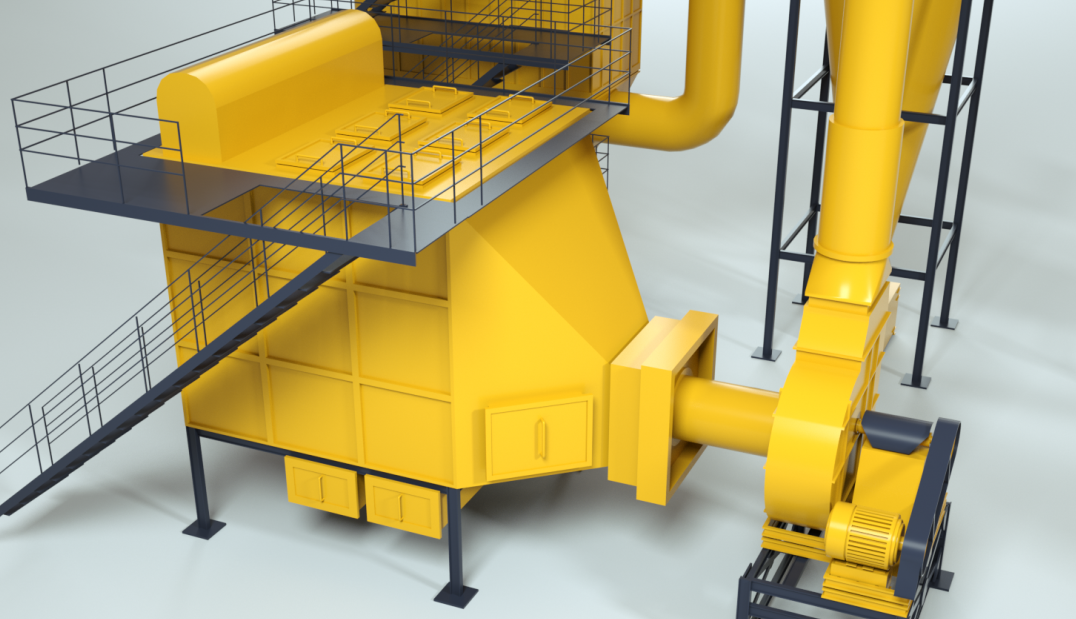

•  사이클론 (CYCLONE)

제품설명

비교적 입자가 굵고 비중이 있는 입자에 선회운동을 주어 입자에 작용하는 원심력에 의하여 입자를 가스로부터 분리하여 분진을 침강, 포집하는 장치이다.
입자가 큰 먼지에 대해서는 단독으로 사용되어 확실한 성능을 발휘하고 미세한 입자의 제진에 대해서는 고효율 집진기의 전처리장치로 활용되어지고 있다.
많은 공장에서 광범위하게 사용되고 있으며 구조가 간단하고 제작비가 저렴하다.
설계시 분진입자의 상태, 배기량, 유입속도, 송풍기의 선정등을 고려하여야 한다.

특징

고온가스의 처리가 가능
분진 부하량이 많은 사업장 전처리시설로 사용
비중이 높은 분진에서 단독 운전이 가능

적용분야

보일러 분진
시멘트생산 공장 및 돌 제련공장
목재공장 및 지분공장
소각로 후단설비
방지시설의 전처리

종류 (가스 인입방법에 따라)

• 1접선유입식 (Tangetial Entry Type) CYCLONE

  함진가스를 외통에 접선 유입시키는 것으로 직상형, 와권형 등이 있다.
  통상 유입가스의 속도는 7~15m/sec이며, 이 범위에서는 가스속도에 의한 함진율에의 영향은 비교적 적고,내통경이 성능을 재배하는 주요 요소가 된다.

              압력손실은 입구가스의 속도가 12m/sec정도일 때 직상형에서 100mmH²O 전후이고, 와권형에서는 이보다 20%정도 압력손실이 적게 된다.

• 2축류식 (Axial Entry Type) MULTI CYCLONE

               소구경의 사이클론을 2기 이상 병렬로 배치한 것이다. 사이클론 집진기는 소형일수록 집진효율이 좋으므로 처리할 가스량이 많을 때는

              다수의 소형 사이클론을 병렬로 배치하여 사용하며 이렇게 하면 압력손실이 별로 없으므로 효율을 높일 수 있다.

              각 사이클론에 분기 덕트(공기유통관)로 고르게 가스를 보내는 방법과 축류(軸流) 사이클론을 사용하는 방법이 있으나

              설계 및 작업상 단위 사이클론의 압력분포를 고르게 할 필요가 있다.

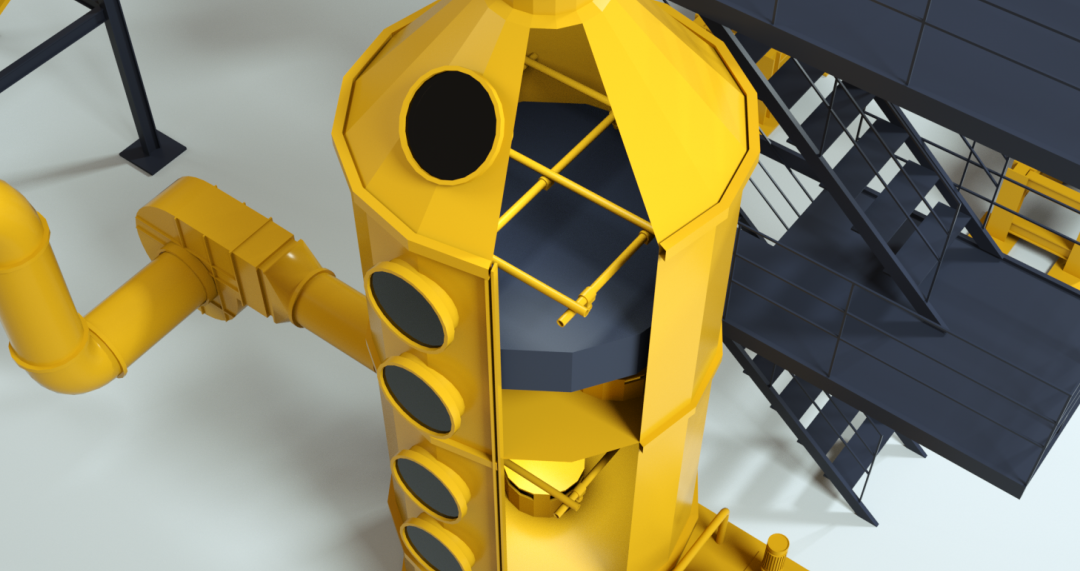

• 스크러버 (SCRUBBER)

제품설명

보통 습식집진장치라고 하며 유해가스 및 화학물질 처리용이다.
액적, 액막, 기포등에 의해 함진가스를 세정하여 입자에 부착, 입자 상호간의 응집을 촉진시켜 직접 가스의 흐름으로부터 입자를 분리시키는 장치이다.

특징

미세분진의 포집효율이 높고 2차 분진 처리 불필요.
고온, 고압가스취급 가능. (가스 폭발 위험감소)
분진 및 가스(특히 습한 가스) 동시 처리가능.
설치비가 저렴하고 (페수처리 미설치시) 설치공간이 적음.
부식성가스, mist 환수 가능.
BED 및 Plates의 Plugging 초래.

포집원리

액적에 입자가 충돌하여 부착.
미립자 확산에 의한 입자간 응집.
배기가스의 증습에 의한 입자간 응집.
입자를 핵으로 증기의 응결 및 응집성 촉진.
액막, 기포에 입자가 접촉하여 부착. (사용되는 액체는 주로 물이지만 경우에 따라서 표면활성제를 사용하기도 한다.
최종적으로 Mist가 인근지역으로 비산되는 것을 방지하기 위하여 Dimistor를 설치하는 것이 좋다.)

적용분야

도금 시설, 산세척 및 수세 시설, 피막처리 시설, 부식성 GAS 발생 시설
아연 용융 도금, 열처리 시설
수용성 분진 발생 시설(제약, 식품)

• 흡착탑 (A/C TOWER)

제품설명

각종 유기성 가스 및 악취를 흡수, 흡착하여 제거하는 장치로써 분자층으로 구성된 고체 표면에 있는 원자의 자유 결합과 가스만의 화학적 결합에 의하여 강한 흡착력이 가스를 흡착하는 설비이다.

이것은 유체(Gas) 분체가 고체표면 (Surface of soild) 에 접촉하여 부착 (adhere) 되는 원리를 이용한 것으로 이러한 흡착 현상을 이용하면 가스나 액체 또는 고체의 농도가 극히 낮을 경우라도

일정한 흡착제를 사용하면 선택적으로 제거할 수 있기 때문에 산업분야 및 환경방지 설비 등에 광범위하게 활용되고 있다.

특징

비표면적과 친화력이 크면 클수록 흡착의 효과는 커진다.
흡착제는 다공성이며, 모세관이 많을수록 흡착에 필요한 계면은 증가한다.
오랜시간 사용하여도 오염물질의 제거효율 및 운전이 가능하도록 설계되어있다.
활성탄은 교체가 용이하고 안전성을 가지며 좀 더 긴 수명을 갖는다.
운전에 트러블 발생이 최소이며 유지보수가 용이하다.
오염된 가스는 활성탄의 수명을 증가시키기 위해 활성탄에 유입되기 전에 먼지를 제거하기 위해서 FILTER BOX를 설치하여 제거할수 있다.

적용분야

도료제조공장등 화학공장
유기용제등 VOCs발생 업장
식품제조공장
분뇨처리장, 폐수처리장 등 악취발생업장

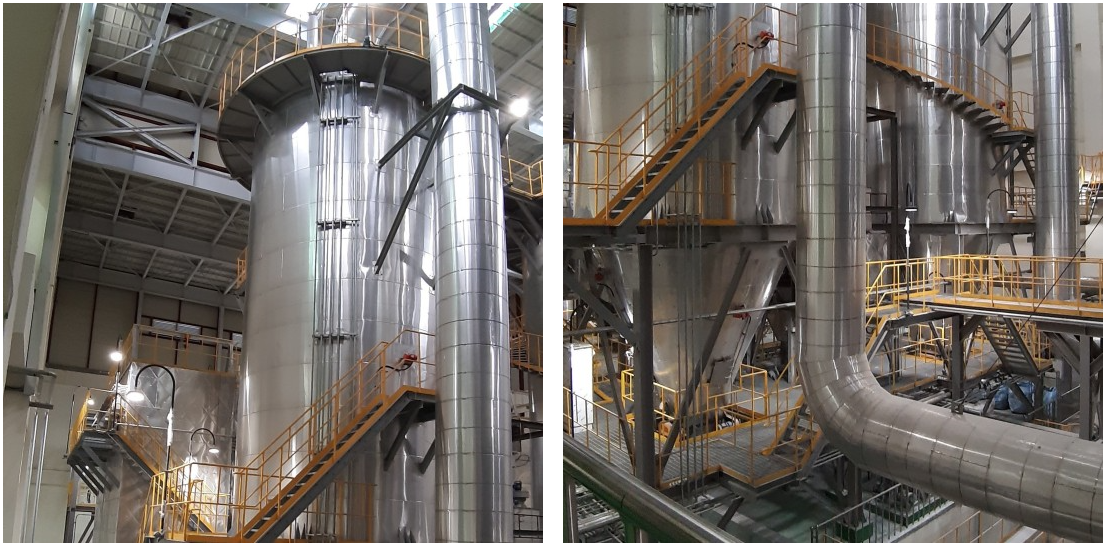

• 연소가스처리설비

SCR 선택적 촉매환원법

제품설명

Selective Catalytic Reduction
연료 중 발생하는 질소산화물(NOx)을 절감하기 위한 시스템으로 환원제 및 촉매에 의해 질소산화물(NOx)을 인체에 무해한 질소(N2)와 수증기(H2O)로 환원하는 방법

SNCR 선택적 무촉매환원법

제품설명

Selective No Catalytic Reduction
촉매를 사용하지 않고 환원제(요소수)만을 사용하여 NOx를 환원하여 N2로 환원

SDR 반건식 반응탑

제품설명

Semi Dry Reactor
연소과정에서 발생하는 산성가스를 중화제(CaOH2)를 미세 분무, 흡수시켜 산성가스를 제거하는 설비로써 폐수가 발생되지 않는 설비
