대영산업(주)

그 외 기타 전기장비 제조업031-499-1020

제조사 정보 보기 제조사 다른제품 보기

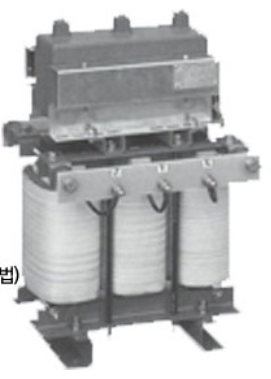

콘덴서용 직렬 리액터최종 수정 일자 : 2020-09-14 11:54:27

저압,고압 및 특별고압 진상용 콘덴서 군에 직렬로 콘덴서 전단에 설치하여 회로전압 파형의 왜곡을 경감시키고, 콘덴서 투입시의 돌입 전류 및 부하(고조파 발생기기)에서 발생하는 고조파전류의 유입을 억제하기 위함.

규격 및 성능

1.설치장소 : 옥내용(건식자냉삭),옥내외용(유입자냥식)

2.주위사용온도 : -20도~-40도(24시간 평균 35도 이하)

3.최대사용전류 : 합성전류의 실효치가 정격전류의 120% 이하

4. 온도상승 ( 건식) : E종 70도, B형 75도, F종 95도, H종 120도(저항법)

5. 적용 규격 : KSC 4806

-리액턴스 6%

제 5고조파이상의 고조파가 발생하는 일반회로

-리액턴스 8%~13%

대용량의 정류기 부하, 용접기 부하, 싸이리스터 제어 부하가 있는 회로

-리액턴스 13% 이상

전철부하 및 아크로 부하 등 제3고조파가 발생하는 부하

1 콘덴서 용량을 감소시킬 경우

콘덴서의 용량이 감소할 경우 콘덴서의 리액턴스는 증가하고 리액터의 콘덴서에 대한 임피던스 비는 감소되어 전체 임피던스는 용량성 쪽으로 기울어 고조파 확대현상을 일으킬 가능성이 크다

2 콘덴서의 용량을 증가시킬 경우

콘덴서의 용량이 증가하면 전류가 증가하므로 직렬리액터의 용량부족으로 과열,소손이 됩니다.

또한 콘덴서의 리액턴스가 작아지기 때문에 직렬리액터의 리액턴스 비가 증가하므로 리액터와 콘덴서의 단자 전압이 상승합니다.
