크레인최종 수정 일자 : 2020-08-20 13:36:57

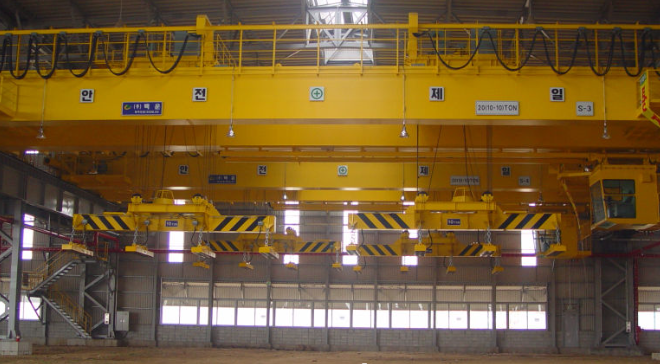

OVERHEAD CRANE
[ 오버헤드 천장크레인 ]
공장건물 내의 상부에 설비되어 두 개의 레일에 따라서 천장부분을 크레인 거더(girder)에
짐을 매달고 주행하도록 한 구조로 되어 있는 크레인공장·창고 등의 천장 부분에 설치하기 때문에 이런 명칭이 붙었다. 서로 마주보는 벽을 따라 레일을 부설하고,
이 레일에 직각으로 주행하는 빔(beam)을 걸친다.
이 빔에 권양(捲揚) 및 횡행장치(橫行裝置)를 갖는 트롤리(trolley)가 부설되어 트롤리로부터 후크(hook)를 내려서 중량물을 끌어올린다.

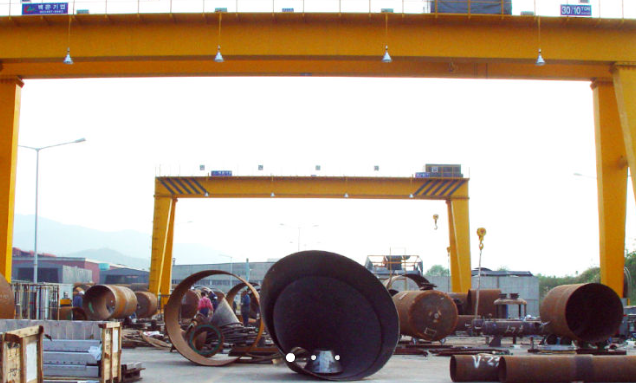

GANTRY CRANE
[ 겐트리 크레인 ]
크레인의 하부 구조가 문(門) 또는 다리(橋) 형태로서, 작업을 붐(Boom) 또는 거더(Girder)에 설치된 레일을 주행하는
트롤리(Trolley : 운반대차)를 이용하여 직선방향으로 하는 크레인의 총칭이다.

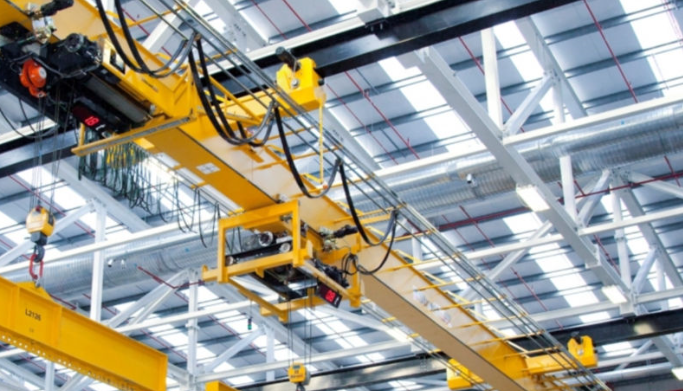

SUSPENTION CRANE
[ 서스펜션 크레인 ]
건물의 천정에 주행 RAIL을 고정하고 레일에 매달린 크레인으로 천정공간이 협소하거나 기둥설치가 용이치 않을 경우 적합한 크레인이다.
현장구조상 주행 빔을 세우기 위해서 기둥설치가 어려운 상황일 때 천정 철골 구조를 이용하여 설치하는 사양으로 주로 저용량의 호이스트 크레인으로 제작 설치된다.
일반적인 서스펜션 크레인은 전, 후, 좌, 우, 상, 하 6개의 동작이 되어서 아래에 물품들을 움직이기 위한 용도로 설치하고 있다.

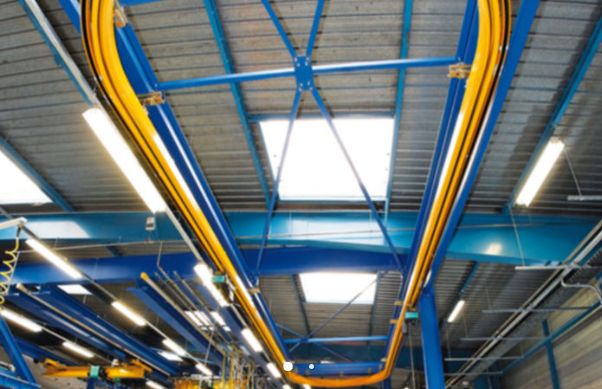

MONO RAIL CRANE
[ 모노레일 크레인 ]
천정에 주행빔을 고정하여 사용하는 크레인으로 천정 공간이 협소하거나 하역운반물을 단순 직선 이동이 아닌 곡선으로 이동할 목적을 경우 사용하는 크레인이다.
호이스트 권상기를 사용하여 건축물 등의 구조물에 가로로 주행하기 위한 레일을 설치한 후 크레인 얻어놓은 후, 레일을 따라 주행하며 작업하는 형태의 크레인이다

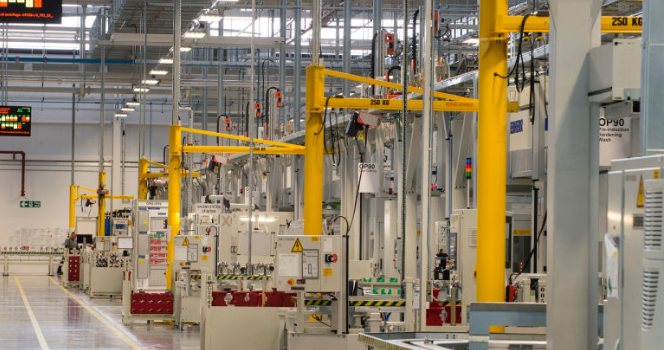

JIB CRANE
[ 지브 크레인 ]
경사진 보(지브)를 가진 크레인으로서, 수직기둥에서 뻗은 수평 외팔보를 가진 형태의 것도 있다.
또, 선회(旋回)하는 것이 많아 선회 크레인이라고도 한다.
선회하는 주기둥 하단에서 뻗어나온 붐(boom) 끝에 후크를 매달아 하역을 하는 데릭(derrick)은 가장 경제적인 크레인이며,
하중 3∼20t, 붐의 길이 10∼40m인 것이 많다. 건물의 벽 또는 기둥에 설치한 벽 크레인은 작은 물건의 운반에 사용된다.
