071-4111-0155
TorqueShield최종 수정 일자 : 2020-08-20 11:58:00
인덱스의 출력부에 과부하가 발생할 경우, 인덱스 본체에 큰 문제가 발생할 수 있습니다.
출력부에 과부하 발생시, 해당 토크를 차단하여, 본체를 보호하고, 사고 발생을 방지합니다.
용도에 따라 플랜지 타입(TF)와 커플링 타입(TC), 그리고 중공경 타입(TB) 의 선택이 가능합니다.
◆플랜지 타입(TF)
◇특징
-회전방향으로 작용하는 과부하를 보호하는 장치
-콤팩트한 디자인과 구조적으로 정확한 토크의 전달 및 뛰어난 운동특성
- 프렌지면에 테이블, 기어, 스프라켓등을 직접 취부
- 반영구적으로 사용

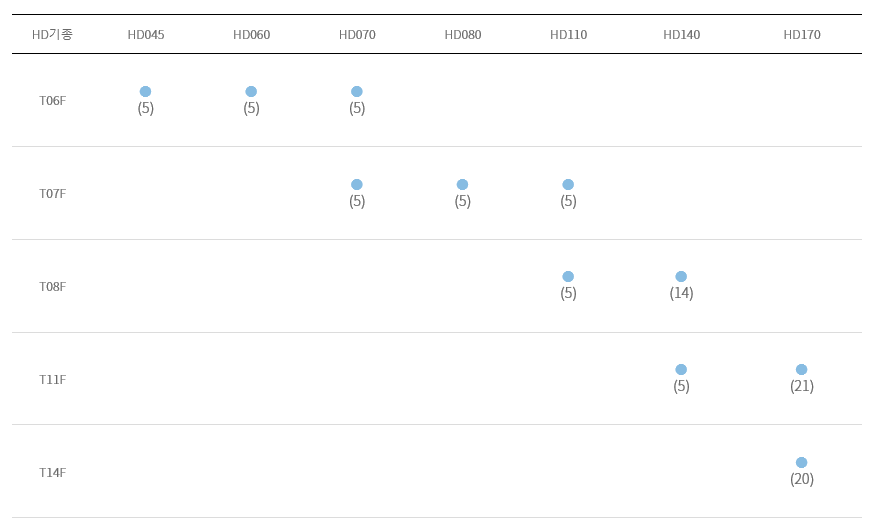

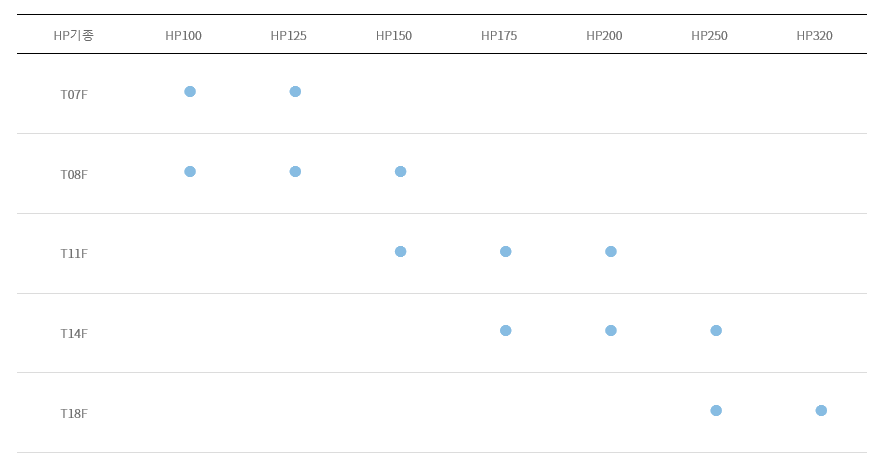

◇인덱스 장착 기종
◆커플링 타입 (TC)
◇특징
-두 개의 축 연결 시, 회전방향의 과부하로부터 인덱스를 보호.
-인덱스 본체와 출력축 사이에서 동심도를 보완.
- 2축간의 미스 얼라이먼트, 편각오차, 평행오차를 보완.
-반영구적으로 사용

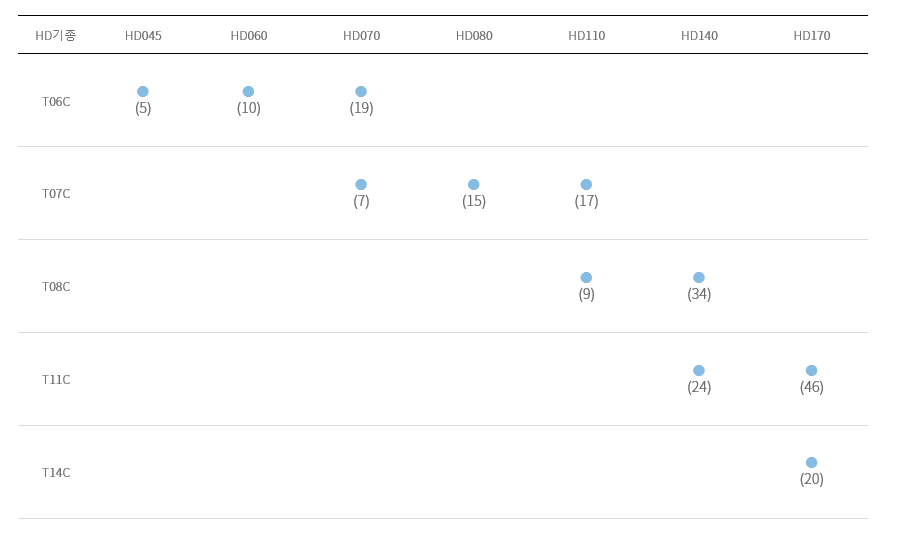

◇인덱스 장착기종
◆중공경 타입 (TB)
◇특징
-출력축이 중공고정축 형태인 HA시리즈에 적용되는 토크쉴드
-중공홀을 사용하여 별도의 배선이나 장치를 구성할 수 있음
-과부하보호장치 Big Bore Type 토크쉴드는 반영구적

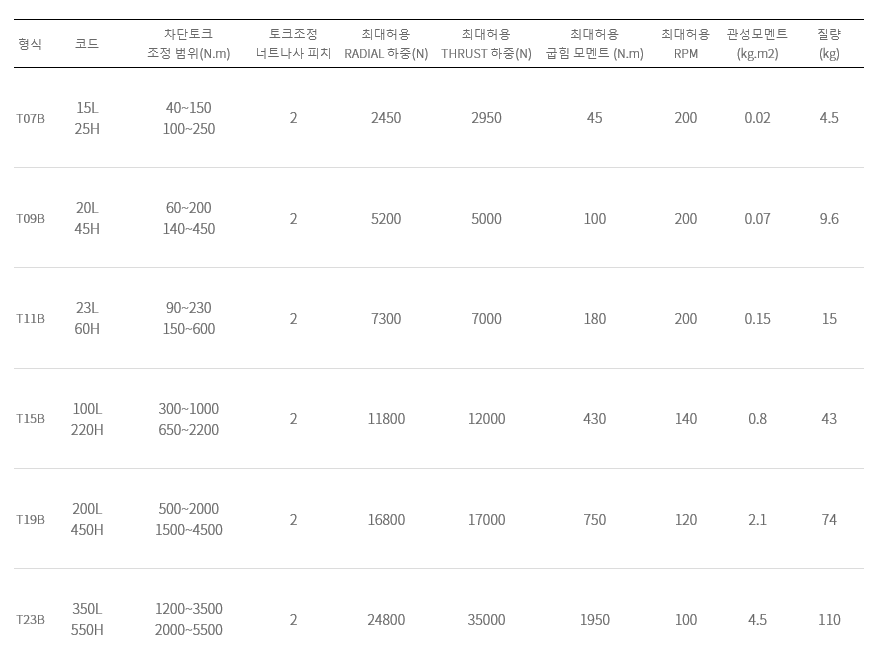

◇ BIG BORE TYPE 토크 쉴드 특성표
HA타입의 인덱스에는 Big Bore Type의 토크 쉴드가 적용됩니다.
(예시 : HA070 모델은 T07B, HA090모델은 T09B 기종의 토크 쉴드가 적용됩니다.)
