071-4111-0155
특수고력최종 수정 일자 : 2020-08-18 16:18:14
■특수고력 알루미늄 합금 (두랄루민)
1. 두랄루민이란?
1903년 독일인 Alfred Wilm이 발명한 합금의 상표명으로서 그가 소속된 뒤렌(Duren)금속회사의 이름과알루미늄을 조합하여
두랄루민으로 명명하였다.
시효경화형 합금의 한가지 종류이며 대표적인 알루미늄 합금으로는 2024합금이 이에 해당한다.
주요 첨가 합금으로는 구리(Cu), 망간(Mn), 마그네슘(Mg) 등이 있다.
두랄루민의 특징은 시효경화성을 가진다는 점이다. 시효경화란 두랄루민을 500∼510℃ 정도로 가열한 후 물속에서
급랭(Quenching)시키면 매우 연한 상태가 되는데, 이것을 상온에 방치하면 시간이 경과할수록 경화되는 현상을말한다.
시효경화가 일어나면 강도는 철재(Steel) 정도의 강도가 된다. 알루미늄의 비중이 2.7이어서 철강의 1/3밖에되지 않으면서
중량당의 강도는 매우 우수하기 때문에 항공기 재료로 많이 사용된다.
두랄루민을 개량하여 이것보다 강도가 우수한 합금을 만들었는데 수퍼두랄루민이라 부른다.
크게 나누어 24S계(구리, 마그네슘을 첨가한 것으로 불순물인 철과 규소를 규제하는 것),
RR계(구리·마그네슘 외에 니켈을 첨가한 것), DM 31계(구리, 마그네슘에 망간을 첨가하여 不純地金에 강하게 한것),
불순물의 증가에 대응해서 만든 ND 등이 있다.
또한 HD, ESD, 75S는 수퍼수퍼두랄루민이라고 하며, 수퍼두랄루민보다 한층 더 강하지만, 이 계통의 실용합금으로는 ESD가
최초로 나왔다.
■7075-T6 합금의 물리, 기계적 성질
- 밀도(Mg/㎥ at 20℃): 2.81
- 용해 온도 범위: 477~635℃
- 전기전도도: 33 IACS%
- 열전도도: 0.14 KW/(m℃, at 25℃)
- 강도(Typical): 인장 570 Mpa , 항복 505 Mpa , 연신율 11% , 전단강도 315MPa, 피로강도 160 Mpa
- 경도(Typical): HB 150

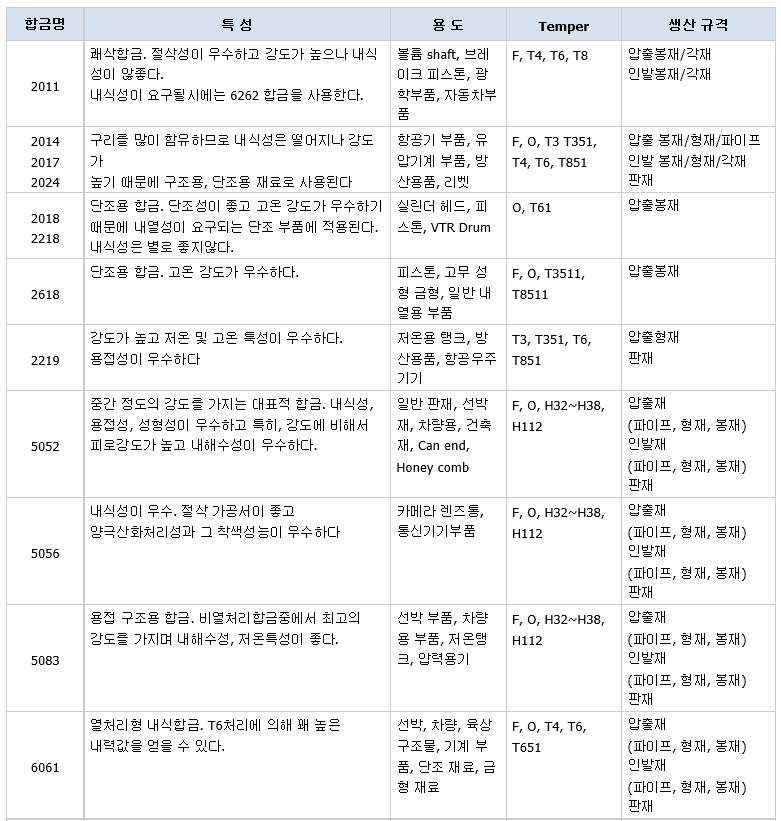

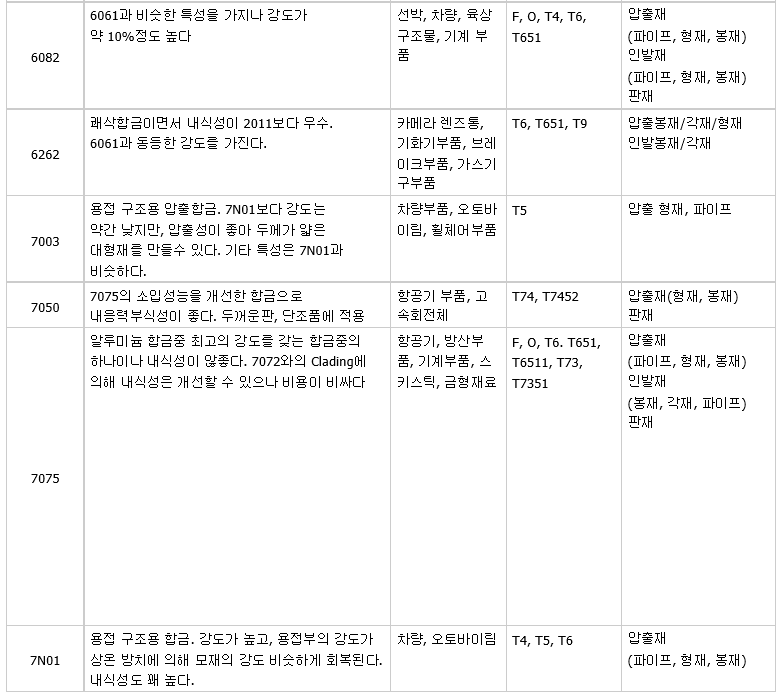

■특성및 용도
본 사이트는
Internet Explorer 8 이하 버전을
지원하지 않습니다.
Internet Explorer 9 이상으로 업데이트 하거나
크롬, 파이어폭스, 오페라, 사파리 최신 브라우저를 이용해 주십시오.
불편을 드려 죄송합니다.
