(주)명진에스티

합금철 제조업031-8041-8871

제조사 정보 보기 제조사 다른제품 보기

냉연강판최종 수정 일자 : 2020-08-18 10:22:11

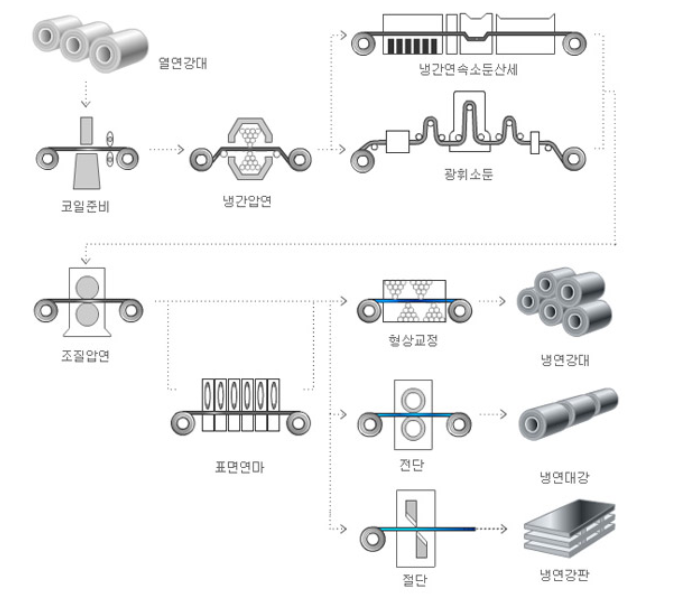

20단과 광휘소둔설비,평탄도 조정설비,형상조정설비,두께조정설비 등의 최신설비를 갖추어 두께0.1~3.0mm,최대폭 1580mm의 제품과 다양하게 표면처리 된 제품을 생산합니다.

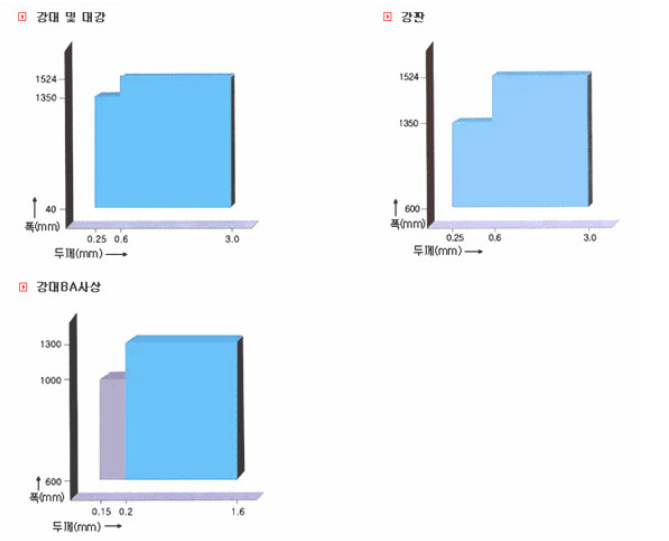

제조가능 사이즈

두께 허용차

특별한 지정이 없는 한 <표1>에 따르며, 지정한 경우에는 <표2>에 따릅니다.
단, 두께 측정위는 가장가지부터 Mill Edge는 25㎜이상 Slit Edge는 15㎜이상 내측의 임의의 점으로 합니다.
또, 압연의 처음과 끝의 불안정 부분에는 적용하지 않습니다.

<표1>

(단위 : ㎜)

두께＼폭	두께 허용차
두께＼폭	1000 미만	1000 이상 1250 미만
0.30 이상 0.60 미만	± 0.05	± 0.08
0.60 이상 0.80 미만	± 0.07	± 0.09
0.80 이상 1.00 미만	± 0.09	± 0.10
1.00 이상 1.25 미만	± 0.10	± 0.12
1.25 이상 1.60 미만	± 0.12	± 0.15
1.60 이상 2.00 미만	± 0.15	± 0.17
2.00 이상 2.50 미만	± 0.17	± 0.20
2.50 이상 3.00 미만	± 0.22	± 0.25

<표2>

(단위 : ㎜)

두께＼폭	두께 허용차
두께＼폭	160 미만	160 이상 250 미만	250 이상 400 미만	400 이상 630 미만	630 이상 1000 미만	1000 이상 1250 미만
0.10 이상 0.16 미만	± 0.015	± 0.020	-	-	-	-
0.16 이상 0.25 미만	± 0.020	± 0.025	± 0.030	± 0.030	-	-
0.25 이상 0.40 미만	± 0.025	± 0.030	± 0.035	± 0.035	± 0.038	± 0.038
0.40 이상 0.60 미만	± 0.035	± 0.040	± 0.040	± 0.040	± 0.040	± 0.040
0.60 이상 0.80 미만	± 0.040	± 0.045	± 0.045	± 0.045	± 0.05	± 0.05
0.80 이상 1.00 미만	± 0.040	± 0.05	± 0.05	± 0.05	± 0.05	± 0.06
1.00 이상 1.25 미만	± 0.05	± 0.05	± 0.05	± 0.06	± 0.06	± 0.07
1.25 이상 1.60 미만	± 0.05	± 0.06	± 0.06	± 0.06	± 0.07	± 0.08
1.60 이상 2.00 미만	± 0.06	± 0.07	± 0.08	± 0.08	± 0.09	± 0.10
2.00 이상 2.50 미만	± 0.07	± 0.08	± 0.08	± 0.09	± 0.10	± 0.11
2.50 이상 3.00 미만	± 0.08	± 0.09	± 0.09	± 0.10	± 0.11	± 0.12

폭 허용차

특별한 지정이 없는 한 강대(대강포함)는 <표3>에 따르며, 강판은 <표4>에 따릅니다.
특별한 지정이 있는 경우에는 <표5>에 따릅니다.

<표3>

(단위 : ㎜)

두께＼폭	두께 허용차
두께＼폭	400 미만	400 이상 630 미만	630 이상 1000 미만	1000 이상 1524 미만
MILL EDGE	10	20	25	30
MILL EDGE	0	0	0	0
SLIT EDGE	5	5	5	5
SLIT EDGE	0	0	0	0

<표4>

(단위 : ㎜)

길이	두께 허용차
	400 미만
3500 이하	5
	0
3500 초과 6000 이하	15
	0
6000 초과	20
	0

<표5>

(단위 : ㎜)

두께＼폭	두께 허용차
두께＼폭	160 미만	160 이상 250 미만	250 이상 400 미만	400 이상 630 미만	630 이상 1000 미만
0.60 미만	± 0.15	± 0.20	± 0.25	± 0.30	± 0.50
0.60 이상 1.00 미만	± 0.20	± 0.25	± 0.25	± 0.30	± 0.50
1.00 이상 1.60 미만	± 0.20	± 0.30	± 0.30	± 0.40	± 0.60
1.60 이상 2.50 미만	± 0.25	± 0.35	± 0.35	± 0.50	± 0.70
2.50 이상 3.00 미만	± 0.30	± 0.40	± 0.40	± 0.50	± 0.80

길이 허용차

강판의 길이 허용차는 <표6> 에 따릅니다.

<표6>

(단위 : ㎜)

길이	두께 허용차
3500 이하	10
3500 이하	0
3500 초과 6000 이하	15
3500 초과 6000 이하	0
6000 초과	30
	0

강판의 평탄도 최대치

강판의 평탄도 최대치는 <표7>에 따르며, Stretcher 평면교정은 지정시 실시합니다.
단, STS 301dml 1/4H 및 1/2H의 평탄도 최대치는 <표8>에 따릅니다.

<표7>

(단위 : ㎜)

폭	길이	평탄도 최대치
폭	길이	STRETCHER 미교정	STRETCHER 교정
1000 이하	2000 이하	15	3
1000 이하	2000 초과	20	6
1000 초과	2000 이하	20	6
1000 초과	2000 초과	20	6

<표8>

(단위 : ㎜)

폭	두께	평탄도 최대치
폭	두께	1/4H	1/2H
600 이상 1000 미만	0.40 미만	13	19
	0.40이상 0.80 미만	16	22
	0.80 이상	19	22
1000 이상 1219 미만	0.40 미만	16	26
	0.40이상 0.80 미만	19	29
	0.80 이상	26	29

강대(대강포함)의 직선도 최대치

직서도 최대치는 <표9>에 따릅니다. 단, 압연의 처음과 끝의 불안정 부분에는 적용하지 않습니다.

<표9>

(단위 : ㎜)

폭	직선도 최대치
40 이상 80 미만	임의의 길이 2000에 대한 8
80 이상 630 미만	임의의 길이 2000에 대한 4
630 이상	임의의 길이 2000에 대한 2

냉연 및 열연판

규격	1,000*2,000			1,219*2,438			1,524*3,048
강종	SUS 304	SUS 316, 310S	SUS 430	SUS 304	SUS 316, 310S	SUS 430	SUS 304	SUS 316, 310S	SUS 430
두께	SUS 304	SUS 316, 310S	SUS 430	SUS 304	SUS 316, 310S	SUS 430	SUS 304	SUS 316, 310S	SUS 430
0.3 0.4 0.5 0.6 0.7	4.76 6.34 7.93 9.52 11.10	4.79 6.38 7.98 9.58 11.17	4.62 6.16 7.70 9.24 10.78	7.07 9.43 11.78 14.14 16.50	7.11 9.49 11.86 14.23 16.60	6.87 9.15 11.44 13.73 16.02	11.05 14.73 18.42 22.10 25.7	11.12 14.83 18.53 22.24 25.95	10.73 14.31 17.88 21.46 25.04
0.8 0.9 1.0 1.2 1.5 2.0 2.5 3.0	12.69 14.27 15.86 19.03 23.79 31.72 39.65 47.58	12.77 14.36 15.96 19.15 23.94 31.92 39.90 47.90	12.30 13.80 15.40 18.40 23.10 30.80 38.50 46.20	18.85 21.21 23.57 28.28 35.35 47.13 58.92 70.68	18.97 21.34 23.72 28.46 35.57 47.43 59.29 71.10	18.31 20.60 22.88 27.46 34.33 45.77 57.21 68.60	29.47 33.15 36.84 44.20 55.25 73.67 92.09 110.51	29.00 33.00 37.00 44.00 55.00 74.00 92.00 111.00	28.00 32.00 35.00 42.00 53.00 81.00 89.00 107.00
4.0 5.0 6.0 7.0 8.0 9.0 10.0 12.0 15.0	63.44 79.30 95.16 111.02 126.88 142.74 158.60 190.32 237.90	63.80 79.80 95.80 112.00 128.00 144.00 160.00 192.00 239.00	61.60 77.00 92.40 108.00 123.00 139.00 154.00 185.00 231.00	94.24 117.80 141.36 164.92 188.48 212.04 235.60 282.72 353.40	94.90 119.00 142.00 166.00 190.00 213.00 237.00 285.00 356.00	91.50 114.00 137.00 160.00 183.00 206.00 229.00 275.00 343.00	147.34 184.18 221.02 257.85 294.69 331.52 368.36 442.03 552.54	148.00 185.00 222.00 259.00 297.00 334.00 371.00 445.00 556.00	143.00 179.00 215.00 250.00 286.00 322.00 358.00 429.00 537.00
18.0 20.0 25.0 30.0	285.48 317.20 396.50 475.80	287.00 319.00 399.00 479.00	277.00 308.00 385.00 462.00	423.08 471.20 589.00 706.80	427.00 474.00 593.00 711.00	412.00 458.00 572.00 686.00	663.05 736.72 920.90 1105.10	667.00 741.00 927.00 1110.00	644.00 715.00 894.00 1070.00
