■Heating Jacket 히팅자켓

-사용용도

ㆍ반도체 제조 장비, PILOT PLANT등의 가열 및 보온.
ㆍFAB Line의 Dry Etch, LP-CVD공정과 LCD Line의 CVD공정에서 주로 사용.
ㆍPump to Scrubber
ㆍChamber to Pump Line
ㆍVacuum Line
ㆍCVD Process Line
ㆍEtch Process Line
ㆍPoly Process Line
ㆍGas Delivery Line
ㆍExhaust Line
ㆍBake-out Chamber등.
ㆍValve, Pump, Vacuum Line, Pipe, Flange, Elbow등 모양이 일정하지 않거나 굴곡 있는 부분의 가열 보온.
ㆍ가스 용기ㆍCylinder N2 Gas Cylinder, Y-Cylinder등 배관에 용해된 물질이 응고되는 현상을 방지하기 위하여 사용.
ㆍ반응조 “다양한 크기, 다양한 형태” Flask, Beaker, 시험관, 석영관, 화학용기 가열에 사용.
ㆍ각종 수지원료를 가열시켜 점도를 일정하게 하는데 사용.
ㆍ금속물질 (금, 은, 아연, 동 등)을 용해시킨후 용액이 흘러가면서 응고되는 현상을 방지하는데 사용.
ㆍ각종 수지 원료등을 가열하여 점도를 일정하게 하여줌으로 사용하기에 용이.

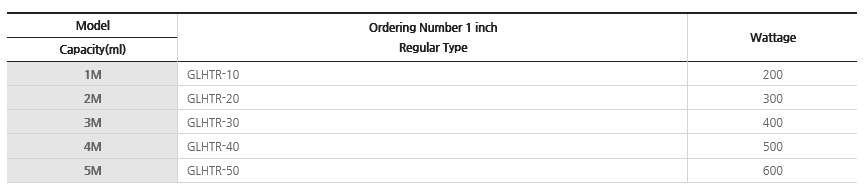

-제품사양

-특징

ㆍ제품을 구성하는 내,외장재료를 고순도 실리카 섬유(Silica Cloth)로 구성하여 제품이 가볍습니다.
   (Silica Cloth: Sio2가 96%로 구성된 고순도 실리카 섬유로서 난연 및 방염처리가 되어 있으며 저온은 물론 고온에서도 견디는 힘이 강한 재질입니다.)
ㆍ열 응답성이 우수하며 유연성이 우수하여 피가열 물체에 정확히 밀착시킬 수 있습니다.
ㆍ고온에서 형태의 변화가 없습니다.
ㆍ외장 표면을 알루미늄 코팅 처리하여 미세먼지 방출 및 흡착을 방지하였고, 외관이 수려합니다.
ㆍHeater(열선)는 열에 강한 칸탈, 니크롬선을 사용하여 수명이 오래갑니다.
ㆍ피 가열물의 형태에 맞추어 다양한 모양으로 제작되기 때문에 크고 작은 간섭을 피해 설치가 용이하도록 제작합니다.
ㆍ사용자의 환경 주문에 따라 다양한 온도 범위로 제작이 가능합니다. (20°C~ 700°C)
ㆍ온도 범위와 업무환경에 따라 다양한 재질로 제작됩니다. (silica Cloth, Teflon, Fiber Glass, silicon, Lastan)
ㆍJacket내부에 안전을 고려, 사용자 사용 온도범위에 준하여 T/C 및 Bimetal Thermostat Fuse를 내장하였습니다.
ㆍ여러 개의 Heating Jacket을 동시에 직렬 또는 병렬로 각각 제어 할수 있도록 다양하게 주문이 가능합니다.
ㆍ반드시 별도의 온도 조절기와 함께 사용 해야 합니다.
   (폐사의 온도조절기, GLTC-D, GLTC-DP를 권장합니다.)
ㆍHeater 외부를 완벽하게 보온 단열 시킴으로서 외부로의 열 손실을 막아 단시간에 원하는 온도에 도달한 후 지속됩니다.
ㆍJacket내부에서 발생되는 열을 외부와 차단 시킴으로서 외부온도를 최소화 시켜 작업이 용이하고 화상을 방지하도록 제작하였습니다.
ㆍ다양한 크기, 굵기, 길이와 두께로 제작이 가능합니다.
ㆍ완벽한 공정으로 제작기간을 단축하였으며 빠른 시간안에 공급합니다.
ㆍ납품 후 철저한 관리를 통해 A/S 및 사후관리를 해드립니다.

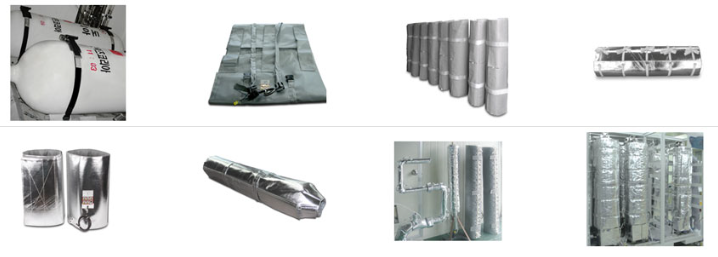

■Cylinder Heating Jacket 실린더 히팅자켓

-특징

ㆍ피 가열물의 형태에 맞추어 다양한 모양으로 제작되기 때문에 크고 작은 간섭을 피해 설치가 용이하도록 제작합니다.
ㆍ사용자의 환경 주문에 따라 다양한 온도 범위로 제작이 가능합니다. (20°C~600°C)
ㆍ온도 범위와 업무환경에 따라 다양한 재질로 제작됩니다. (Silica Cloth, Teflon, FiberGlass, Silicon, Lastan)
ㆍJacket내부에 안전을 고려, 사용자 사용 온도범위에 준하여
   - Bimetal Thermostat를 내장하였습니다.
   - 여러개의 Heating Jacket을 동시에 직렬 또는 병렬로 각각 제어 할수 있도록 다양하게 주문이 가능합니다.
   - 반드시 별도의 온도 조절기와 함께 사용해야 합니다. (폐사의 온도조절기, GLTC-D, GLTC-DP를 권장합니다.)
ㆍHeater 외부를 완벽하게 보온 단열시킴으로서 외부로의 열손실을 막아 단시간에 원하는 온도에 도달한 후 지속됩니다.
ㆍJacket내부에서 발생되는 열을 외부와 차단시킴으로서 외부온도를 최소화 시켜 작업이 용이하고 화상을 방지하도록 제작됩니다.
ㆍ다양한 크기, 굵기, 길이와 두께로 제작이 가능합니다.
ㆍ완벽한 공정으로 제작기간을 단축하였으며 빠른시간안에 공급합니다.
ㆍ납품 후 철저한 관리를 통해 A/S 및 사후관리를 해드립니다

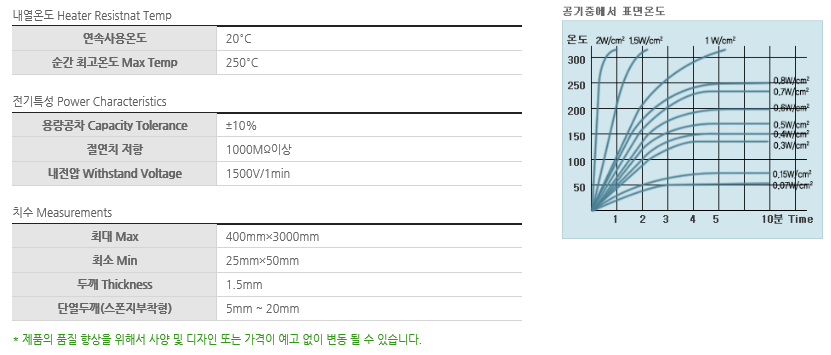

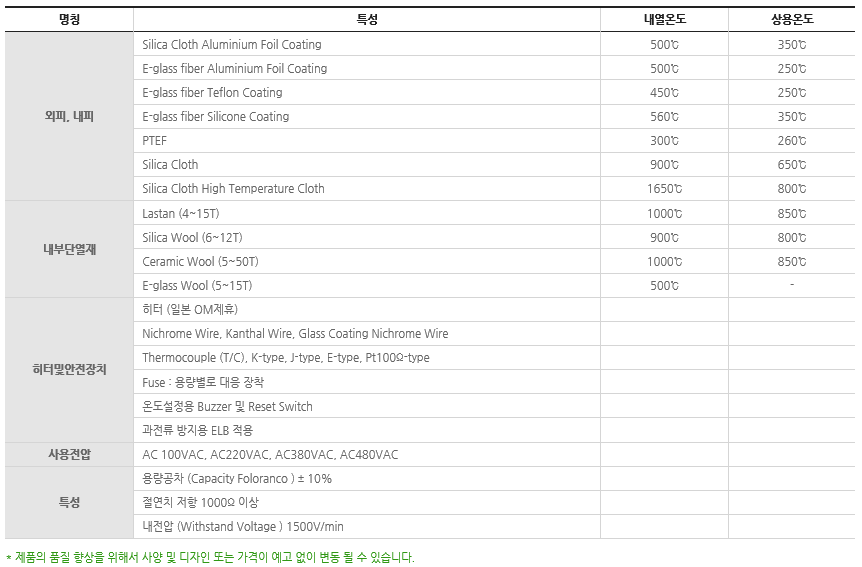

-전기특성 용량공차(Capacity Tolerance) ±10% 절연치저항 1000Ω 이상 내전압(withstand voltage) 1500V/min -사용전압 AC100VAC~440VAC,50/60Hz. 단상or삼상. -사용온도 10°C ~ 최대 650°C

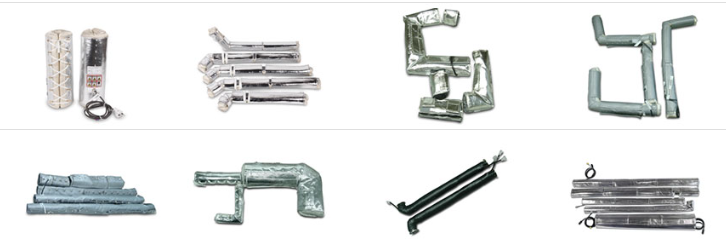

■Line Heating Jacket 라인 히팅 자켓

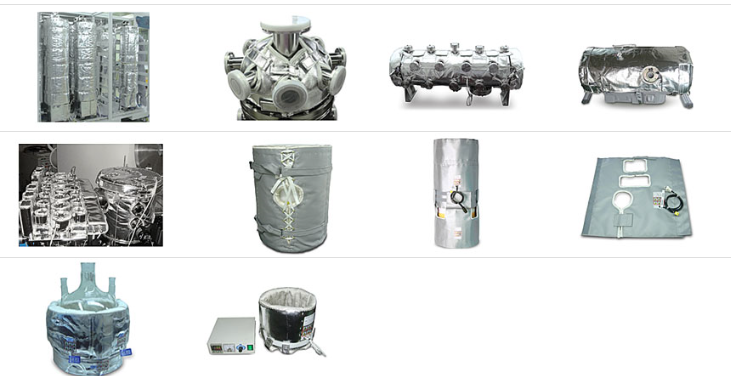

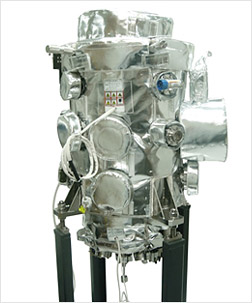

■Chamber 반응조 Heating Jacket

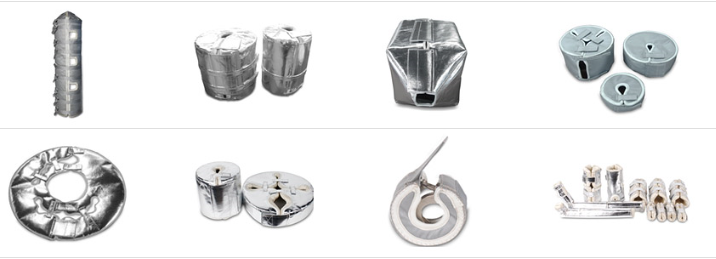

■Insulation Jacket 보온, 단열 자켓

-사용용도

반도체 제조장비 Pilot Plant Chamber 등 가열된 장비 또는 연결되는 각종 Pipe, 튜브, 반응조, Cylinder, 이화학 용기 등이 열이식지 않도록 보온함으로서 Gas 및 용액이 응고되지 않고 원할하게 공급되도록 하는데 목적이 있습니다.
Chamber 또는 Chamber 이후의 배관 Line 온도유지를 위해 사용 장비를 보온 및 단열 시킴으로써 작업자가 화상을 입지 않도록 방지 (내부온도가 300°C 일때 외부온도 50°C이하)
외관이 수려해서 장비의 고급화 FAB Line의 Dry Etch, LP-CVD공정과 LCD Line의 CVD공정에서 주로 사용

ㆍPump to Scrubber
ㆍChamber to Pump Line
ㆍVacuum Line
ㆍCVD Process Line
ㆍEtch Process Line
ㆍPoly Process Line
ㆍGas Delivery Line
ㆍExhaust Line
ㆍBake-out Chamber 등
ㆍChamber 및 Valve, pump, Vacuum Line, pipe, flange 등 모양이 일정하지 않거나 굴곡이 있는 부분 보온 및 단열
ㆍLCD Camber 외부 보온, 단열

-특징

ㆍ제품을 구성하는 내,외장재료를 고순도 실리카 섬유(Silica Cloth)로 구성되어 제품이 가볍습니다.
ㆍ다양한 환경에서 설치가 용이합니다.
ㆍ장비의 구성에 따라 표시창,감시창, 홀, 연결배관등을 피해서 설치가 용이 하도록 제작됩니다.
ㆍ고온에서 형태의 변형이 없습니다. (순간최대사용온도 : 1600°C/ 장시간 연속사용 온도 : 800°C)
ㆍFiber Glass Cloth. (Silica Cloth) : 석면(Asbestos)대용품으로 Sio2가 96%로 구성된 고순도 실리카 (Silica) 섬유로 인체에 무해
ㆍ내부 보온재 (Thermal Insulatine)는 인체에 무해한 무석면 (Asbestors Free) Ceramic wool 또는 Lastan (고열 및 화염에 우수한 방호성능을 발휘하여 만일의 경우에도 타오르지
   않고, 열이나 화염을 차단함으로서 최고의 방제 안정성 보장)을 사용
ㆍ난연 및 방염 처리가 되어있는 국내외에서 인증된 재질을 사용합니다.
ㆍ사용자의 주문에 따라 다양한 모양과 두께로 제작 가능합니다. 최소두께 2T , 5T , 8T , 10T , 12T , 15T , 20T , 25T , 50T
ㆍ고온, 저온등 온도 범위에 따라 적합한 재질로 구성됩니다. (Silica cloth, E-glass, Silica Teflon Coating)
ㆍ사용자의 주문과 업무환경에 따라 다양한 재료 (내장/외장재료)로 제작 가능합니다.
ㆍ내부에 가열장치는 들어있지 않고 가열되어있는 장비 및 용기를 보온 및 단열시키는 장치입니다.

-사양

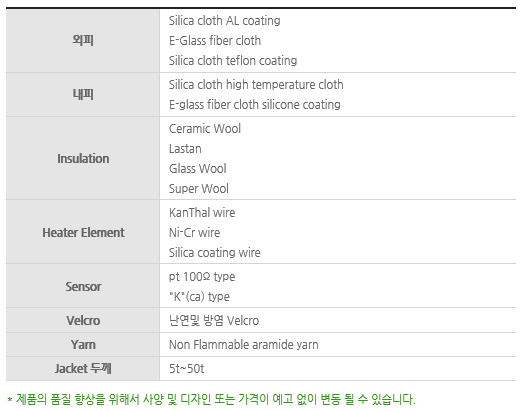

ㆍ표피 (Main Body) 구성 : Silica Cloth, AL Coating, Fiber Glass Cloth, E-glass, Silicone Coating
ㆍSilicon Rubber
ㆍ보온(단열재) : Ceramic Wool(Fiber Glass). Lastan, Silicone
ㆍ체결방법 : Velcro, Hook, 밸트

-Sunsil의 특징

선실(Sunsil)은 석면 (Asbestors)대용품으로서 Sio2가 약96%인 고순도 Silica섬유입니다.
장시간 연속사용온도 800°C, 순간사용온도 1600°C에 견딜수 있는 내열재입니다.
안전하고 인체에 해가 없는 단열재입니다. 내약품성이며 전기절연성 입니다.

-Lastan의 특징

Lastan은 특수아크릴섬유를 소성탄화 시킨 것으로 공기중엔 타거나 녹지 않습니다.
석면과 같은 분진문제나 유리섬유같은 피부자극이 없습니다.
가볍고 부드러우며 일본 Jis Al323 규격에 합격한 제품입니다.
고열 및 화염에 우수한 방호성능을 발휘하여 만일의 경우에도 타오르지 않고 열이나 화염을 차단함으로 방재안전 섬유제품입니다.

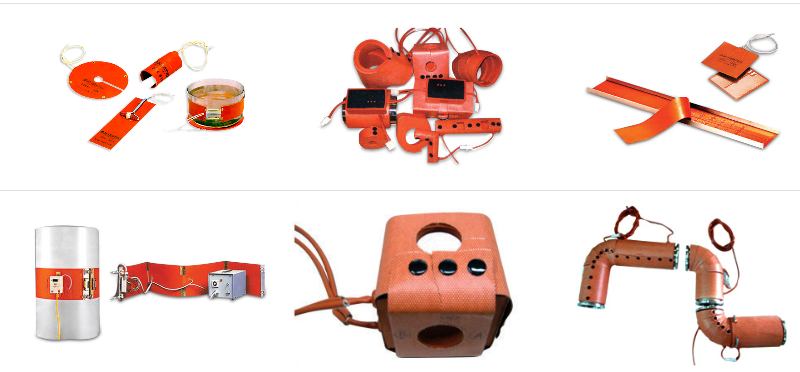

■Silicone Rubber Heater 실리콘 러버 히터

-Silicone Rubber Heater개요

ㆍSilicone Rubber Heater는 모든 업체의 기기 부품 설비용으로 사용되고 있습니다.
ㆍ반도체 제조장비 Pilot Plant 등 가열 및 보온
ㆍFAB Line의 Dry Etch, LP-CVD공정과 LCD Line의 CVD공정에서 주로 사용
ㆍPump to Scrubber
ㆍChamber to Pump Line
ㆍVacuum Line
ㆍCVD Process Line
ㆍEtch Process Line
ㆍPoly Process Line
ㆍGas Delivery Line
ㆍExhaust Line
ㆍBake-Out Chamber등

ㆍValve, Pump, Vacuum Line, Pipe, Flange, Elbow등 모양이 일정하지 않거나 굴곡부분, 각종홀에 맞게 제작 보온과 가열에 사용
ㆍ각종 Pipe, 드럼통, 페인트통등의 가열에 사용
ㆍ적찹 가능한 금속 : 알루미늄, 스테인레스, 놋쇠, 구리, 철등

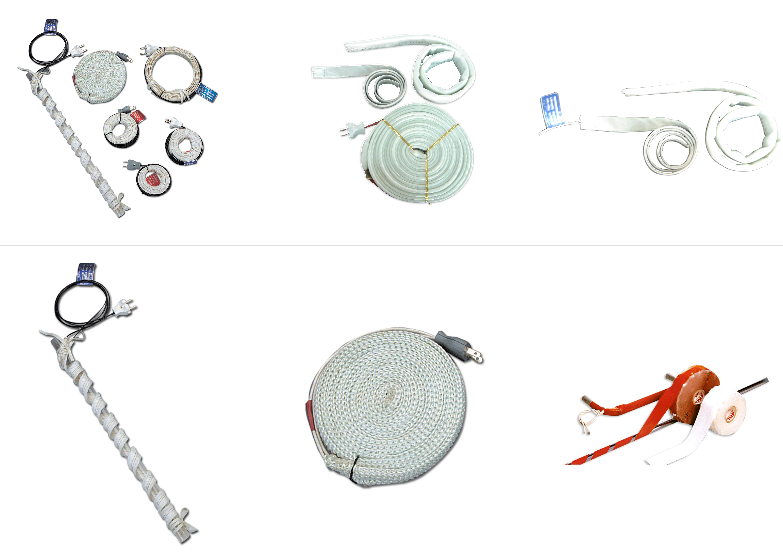

-사용용도

ㆍ배관: Pipe, Valve, Pump, Column, Tube, Vacuum Line, Flange, Elbow 등 여러방향으로 구부러진 배관이나 모양이 일정하지 않은 부분을 가열 및 보온함으로서 Gas의 흐름을 원활하게 하는 제품
ㆍ밴드는 Fiber Glass를 사용하여 직조된 슬리브형태로 되어있어 매우 부드러우며 Pipe Line등에 감아서 사용하기가 편리합니다.
ㆍ내부에 있는 가열 열선을 별도의 절연처리 (Coating-Nichrome wire)가 되어있어 금속재질의 장비나 용기등에 안전하게 사용할 수 있습니다.
