멈춤링최종 수정 일자 : 2020-08-13 13:24:43
▶ 축용 멈춤링
INFO
- 지름 d0의 구멍위치는 멈춤링을 적용하는 구멍에 끼웠을 때 홈에 가리워지지 않도록 한다.
- d5는 구멍에 끼울때의 안둘레의 최소 지름
- 규격외 주문제작 가능 (210~400번)
주의
- 호칭은 1란의 것을 우선하며, 필요에 따라 2란, 3란의 순으로 한다. 또한 3란은 앞으로 폐지할 예정이다.
- 두께 t=1.6mm는 당분간 1.5mm로 할 수 있다. 이때 m=1.65mm로 한다.
비고
- 멈춤링 원환부의 최소 나비는 판 두께 t보다 작지 않아야 한다.
- 적용하는 구멍의 치수는 권장하는 치수를 참고로 표시한 것이다.d4 치수(mm)는 4=d3+(1.4~1.5)b로 하는 것이 바람직하다.

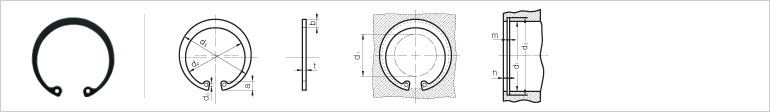

▶ 구멍용 멈춤링
INFO
지름 d0의 구멍위치는 멈춤링을 적용하는 구멍에 끼웠을 때 홈에 가리워지지 않도록 한다.
d5는 구멍에 끼울때의 안둘레의 최소 지름
규격외 주문제작 가능 (210~400번)
주의
- 호칭은 1란의 것을 우선하며, 필요에 따라 2란, 3란의 순으로 한다. 또한 3란은 앞으로 폐지할 예정이다.
- 두께 t=1.6mm는 당분간 1.5mm로 할 수 있다. 이때 m=1.65mm로 한다.
비고
- 멈춤링 원환부의 최소 나비는 판 두께 t보다 작지 않아야 한다.
- 적용하는 구멍의 치수는 권장하는 치수를 참고로 표시한 것이다.
- d4 치수(mm)는 d4=d3 +(1.4~1.5)b로 하는 것이 바람직하다.
▶ E형 멈춤링
INFO
- 모양은 하나의 보기로서 표시한다.
- SUS 생산 가능(1.5Φ ~ 12Φ)
주의
- 적용하는 축의 치수는 권장하는 치수를 참고로 표시한 것이다.
비고
- d의 축정에는 한계 플러그 게이지를 사용한다.
- D의 측정에는 KS B 5203의 버어니어 캘리퍼스를 사용한다.
- H의 측정에는 한계 플러그 게이지, 한계 납작 플러글 게이지 또는 KS B 5203의 버어니어 캘리퍼스를 사용한다.
- t의 측정에는 KS B 5202의 마이크로미터 또는 한계 스탭 게이지를 사용한다.
- 두께 t=1.6mm는 당분간 1.5mm로도 할 수 있다.
▶ 축용 S-R겸용 멈춤링
INFO
SUS 제품 생산가능
주의
1. t은 소재두께 입니다.
2. * 표시제품을 이용하실때는 문의해 주십시요
비고
- 재질 : 스프링감
- 경도 : HRC44-52
- 표면처리 : 인산염피막(A.C.P)이 표준입니다.
▶ 구멍용 S-R 겸용 멈춤링
INFO
SUS 제품 생산가능
주의
1. t은 소재두께 입니다.
2. * 표시제품을 이용하실때는 문의해 주십시요
비고
- 재질 : 스프링감
- 경도 : HRC44-52
- 표면처리 : 인산염피막(A.C.P)이 표준입니다.
▶ G형 멈춤링
INFO
SUS 제품 생산가능
주의
- t은 소재 두께임
비고
- 재질 : 스프링강
- 경도 : HRC44~52
- 표면처리:인산염피막(A.C.P)
- 스프링용 스텐레스강
▶ C형 멈춤링
INFO
- 모양은 하나의 보기로서 표시한다.
- 전제품 SUS 생산 가능
주의
- t은 소재 두께임
- E형 멈춤링과 같이 Stand와 Holder의 조립공구를 갖추고 있음
비고
- 재질 : 스프링강
- 경도 : HRC44~52
- 표면처리:Zn도금(백색 또는 천연색), 인산염피막(A,C,P)
▶ U형 멈춤링
INFO
SUS 제품 생산가능
비고
- 재질 : 스프링강
- 경도 : HRC44~52
- 표면처리:Zn도금(백색 또는 천연색), 인산염피막(A,C,P)
▶ K형 멈춤링
INFO
SUS 제품 생산가능
주의
- t은 소재 두께임
- 접촉 하중의 시험축은 냉간인발된 연강재임
비고
- 재질 : 스프링강
- 경도 : HRC44~55
- 표면처리:Zn도금(백색 또는 천연색), 인산염피막(A,C,P)
