와이어로프 - 특수로프최종 수정 일자 : 2020-08-12 15:48:37

■ 와이어로프

○ 면접촉 로프

로프는 점접촉꼬임 로프에서 면접촉꼬임으로 개발되어 왔으며 소선의 접촉관계는 면접촉인 경우가 가장 이상적이다.

| 면접촉 로프의 장점

(1) 마모에 강하다.

로프의 마모는 외부의 마모와 내부 마모로 구분된다. 면접촉 로프는 스트랜드의 각 소선이 서로 전부 면접촉으로 되어 있어 접촉면적이 넓으므로 소선의 면압이 작아지고, 따라서 내부 마모가 대단히 적으며, 사용 중에 소선이 돌출하는 예는 발생하지 않는다.

(2) 단선이 쉽게 발생하지 않는다.

면접촉 로프는 2차 굴곡이 없고, 내부마모, 내부부식으로 인하여 소선이 부풀어 오르는 경우가 극히 드물기 때문에, 강한 하중 하에서 악조건으로 사용되어도 저항이 강하며, 3차 굴곡을 감소시켜 반복굴곡피로에 의한 소선의 절단이 잘 일어나지 않는다. 반복굴곡피로에 대해서는 같은 구성의 점접촉이나 선접촉 꼬임 로프에 비하여 1.5~2배의 수명을 가진다.

(3) 부식에 강하다.

Round소선 로프는 소선과 소선 사이에 홈이 생기나, 내부마모에 의해 소선이 부풀어 올라 로프 표면이 불규칙하게 되기 쉽고, 소선간의 틈 사이로 물이나 먼지, 오물이 침입하기 쉽다. 면접촉 로프는 서로 부착되어 있으므로 외부로 부터의 부식이 훨씬 적다.

(4) 변형이 강하다.

(5) 중량에 비하여 절단하중이 크다.

유효단면적이 크므로 동일직경의 Round소선 로프에 비하여 절단하중이 크다. 따라서 면접촉 로프를 사용하면 보다 작은 경의 로프를 쓸 수 있게 된다.

(6) 취급이 용이하다.

Round 소선 로프는, 보통꼬임보다 랑그꼬임이 오히려 풀리기 쉽고 킹크를 일으키기 쉬워 취급하기가 어려우나, 면접촉꼬임 로프는 그렇지 않고 취급하기가 더 용이하다. 합금 가공이나 스플라이스, 클립조임, M형 소켓등의 작업은 Round소선 로프와 마찬가지다.

(7)드럼 시이브의 수명을 연장한다.

표면이 평활하여 드럼, 시이브 등과 접하는 소선의 표면적이 크기 때문에 접촉이 예리하지 않게 되어 드럼이나 시이브의 수명이 길게 된다.

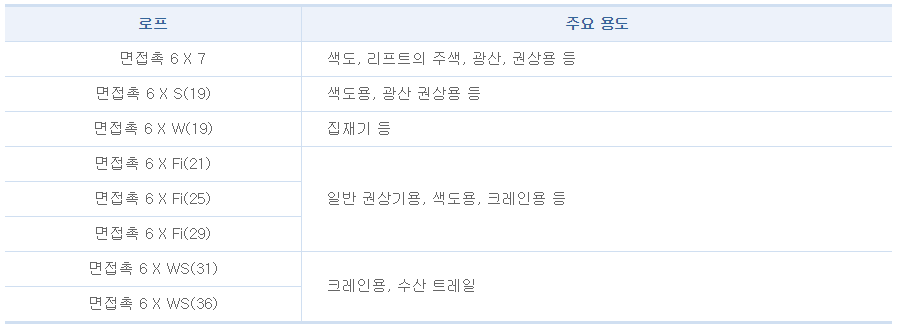

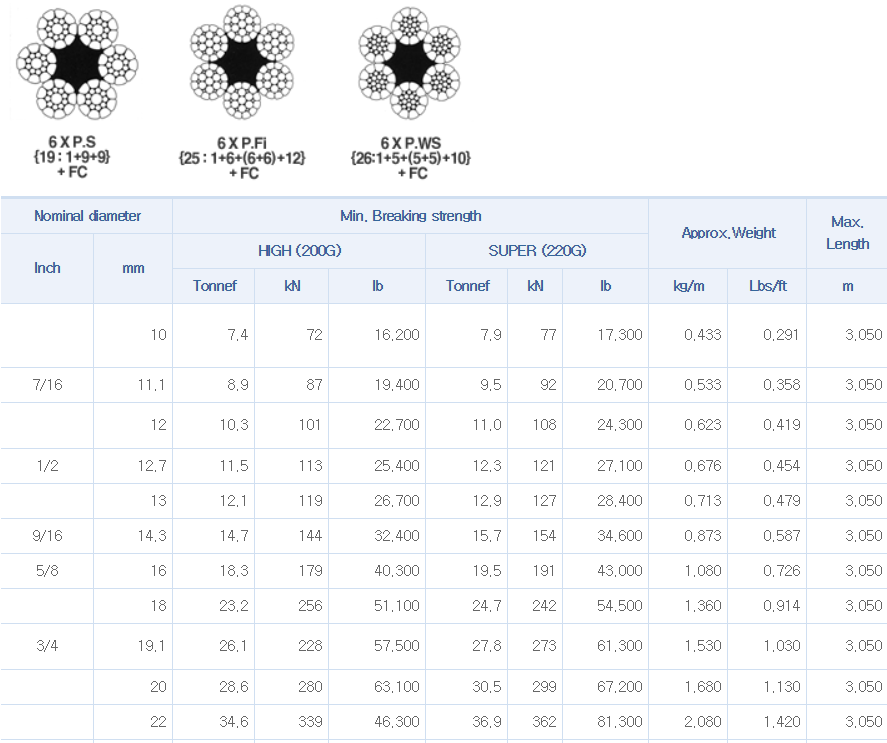

| 면접촉꼬임 로프의 종류 및 주요용도

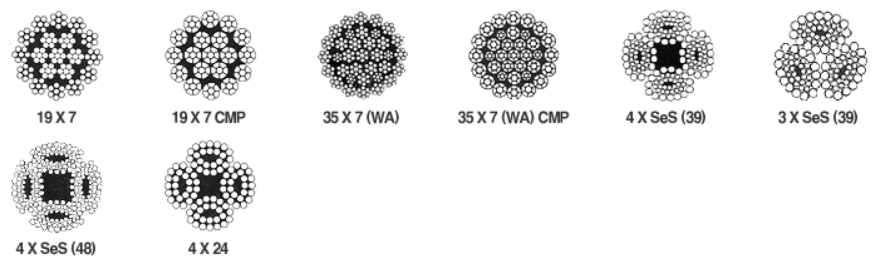

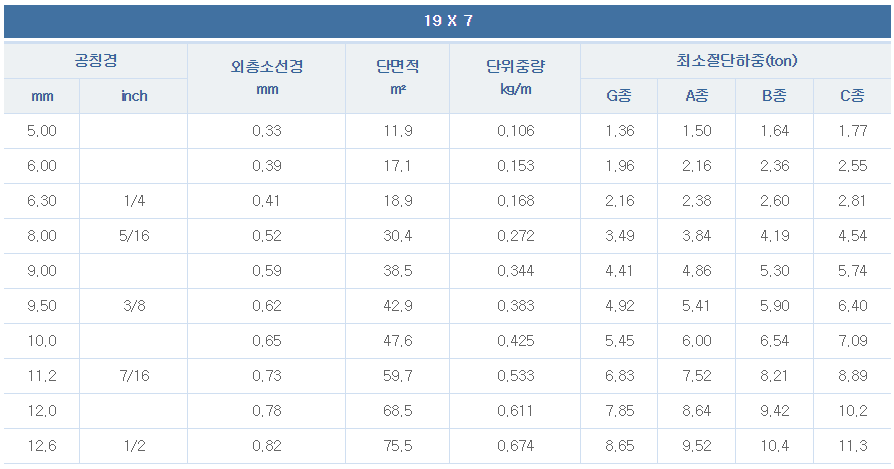

○ 비자전성 로프

보통의 로프는 장력을 가하면 로프축을 중심으로 로프가 풀리는 방향으로 회전하려는 성질이 있는데 이 성질을 로프의 자전성이라고 부른다. 이 자전성을 적게 하기 위하여 소선 또는 스트랜드를 꼬는 방법에 변화를 준 것을 비자전성 로프라 한다.

비자전성 로프로서는 오래 전부터 알려져 있는 록트코일 등의 스파이럴 로프, 콘센트릭 로프, 싱글 로프, 다층연 로프 등이 있으나 여기서는 다층연 로프 및 싱글 로프만 소개한다.

다층연 로프는 스트랜드를 2층 내지 3층으로 연합한 것으로 심은 스트랜드심 또는 섬유심이다. 이 로프는 비교적 표면이 평활하고 절단하중도 크면 유연성이 있어 다른 둥근 스트랜드 로프나 스파이럴 로프에 비하여 상층소선이 로프 표면에 노출되어 있는 길이가 짧기 때문에 만약의 경우 단선되어도 돌출하는 일이 드물어 운전상 유리하다. 또 스트랜드 층마다 꼬임 방향이 반대이기 때문에 자전이 적어 비자전성 로프로서 사용되고 있다.

(1) 색도, 케이블, 크레인 등의 Main Hoist용

(2) 크레인, 기타 기계 등의 보조 Hoist용

(3) Boom 등의 고정용

건축물이 고층화해 감에 따라 타워 크레인이 개발되고 로프도 보다 고성능의 것이 요구되어 바구니형" 형태파괴 등의 발생 염려가 없고, 1본 슬링을 행하는 경우의 필요조건을 만족시키는 싱글 로프가 많이 쓰이게 되었다. 싱글 로프는 용도에 따라 각종 구성의 것이 있으며, 타워 크레인이나 트럭 크레인, 덱크 크레인, 플로우팅 크레인 등의 권상용 로프에 사용되는 한편 비자전성이 좋고 취급이 용이하기 때문에 장거리 송전가설 공사에도 리이드 로프로서 사용되고 있다. 또 형태파괴에 강한 점과 비자전성이 인정되어 심해관측용으로서도 사용된다.

(1) 1본 슬링 각종 크레인 권상 로프

(2) 고양정의 각종 크레인 권상 로프

(3) 송전성, 임업색도 등의 가설용 리이드 로프

(4) 바구니형" 형태파괴 또는 심로프의 돌출이 발생하기 쉬운 설비

(5) 기타 일반적으로 로프의 자전에 기인한 사고발생의 위험이 있는 경우
