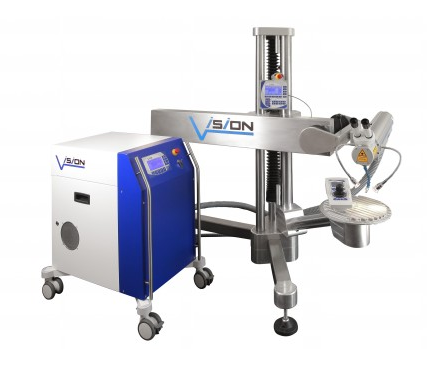

LWI V FLEXX UNIXX 3최종 수정 일자 : 2020-08-12 11:31:47
레이저 작업 상점이 대비해야 하는 모든 유형의 작업영역을 위해서 본 기기가 개발되었습니다. 수천 개의 소형 파이프를 용접해야 하든 3톤의 금형을 오늘 절단해서 내일 납품해야 하든지 상관없이 UNIxX III는 고정밀로 어떤 작업이든지 완수해낼 것입니다.
제공된 많은 소프트웨어 도구가 신속하고 정밀도가 높은 처리를 보장합니다.
X 축은 700 mm, Y 축은 400 mm의 범위를 가지기 때문에 위치를 변경할 필요 없이 큰 부품을 처리할 수 있습니다.
앞서 UNIXX에서 언급되었듯이, 작업대에서 최대 300 kg 무게까지 소형 작업물을 처리할 수 있고 작업 위치는 그에 따라서 축을 중심으로 회전하게 됩니다.
작업대의 위치와 높이는 일반 사무실 의자의 수준에 맞도록 디자인되었기 때문에 앉아서 인체공학적으로 작업할 수 있으며 다리를 위한 공간은 충분히 마련되어 있습니다. 견고한 작업대는 자세에 좋은 각도로 기울어져 있기 때문에 주변에 장애물이 없습니다.
매우 큰 작업물일 경우, 작업대는 옆으로 회전하기 때문에 지게차로 레이저 아래에 해당 구성품을 놓을 수 있습니다. 확장된 길이 범위로 해당 부분에 접근해서 빠르게 수리할 수 있습니다.
헤드에는 브래킷이 장착되어 있어서 레이저가 회전할 수 있으며 모서리와 각진 부분에 용접할 수 있습니다.
Specification
| Technical Data | LWI V Nd:YAG 120 W |
|---|---|
| 레이저 안전 등급 | 4 |
| 빔 소스 | Nd:YAG, flashlamp, pulsed |
| 파장 | 1064 nm |
| 최대 펄스 에너지 | 70 줄 |
| 최대 피크 파워 | 17 kW |
| 최대 평균 파워 | 120 W |
| 에너지 조절 모드 | 전압 또는 PWM 모드 |
| 전압 | 160-500V |
| 펄스폭 | 1-20 ms |
| 펄스 주파수 | 1-20 hz |
| 펄스 필(pulse fill) | 10 - 100 % |
| PWM 모드 | 1 - 100 % |
| 초점거리 | 190 mm |
| 빔 직경 | 200 µm - 2mm, 진동 빔-확장기 |
| 현미경 | 라이카(Leica) 쌍안, 접안렌즈 배율 20x |
| 작업장 조명 | 듀얼 LED 냉광, 교환 가능 |
| 변수 설정치 메모리 | 50가지 설정항목, 개별 명칭 부여 |
| 에너지 측정 시스템 | 통합됨 |
| 제어기 | 다중 제어기 시스템, 자가 진단 시스템, 유지보수 및 상태 메시지용 평문 |
| 인터페이스 | RS232, CAN-Bus |
| 보호 가스 공급기 | 구부림 가능 노즐, 조절 가능 가스 지연 |
| 냉각 장치 | 통합됨, 폐쇄됨, 수/공 열 교환기, 온조 조절 팬 |
| 냉각 옵션 | 외부 냉각기 선택 가능, 통합된 우회 제어기 |
| 전기 공급 | 3 상, 400V /50 hz |
| 전원 소비 | 4 kW |
