LWI V FLEXX 워크스테이션 T- BASEV3최종 수정 일자 : 2020-08-12 10:52:20

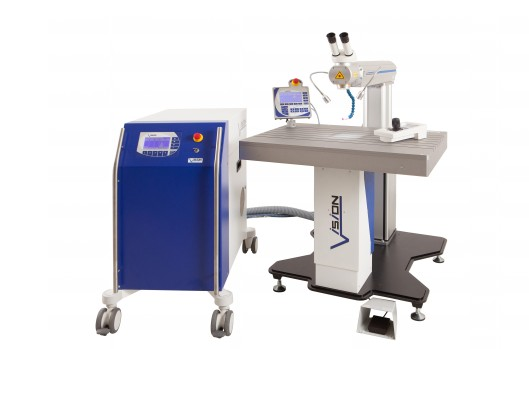

본 워크스테이션 T-Base V2는 여러분의 FLEXX를 확장하여 디지털 제어 3축 작업대 및 개별적 높이 조절이 가능한 레이저 헤드를 포함한 개방적인 소형 용접 스테이션을 제공해 줍니다.
독특한 제어 방법과 함께, 세련된 자동적 프로그램 기능을 가진 정밀 동작 제어를 통해서 수동 용접을 확장할 수 있습니다.
이점: 생산성 증대와 반복 가능한 용접 품질!
Specification
| Technical Data | LWI V Nd:YAG 120 W |
|---|---|
| 레이저 안전 등급 | 4 |
| 빔 소스 | Nd:YAG, flashlamp, pulsed |
| 파장 | 1064 nm |
| 최대 펄스 에너지 | 70 줄 |
| 최대 피크 파워 | 17 kW |
| 최대 평균 파워 | 120 W |
| 에너지 조절 모드 | 전압 또는 PWM 모드 |
| 전압 | 160-500V |
| 펄스폭 | 1-20 ms |
| 펄스 주파수 | 1-20 hz |
| 펄스 필(pulse fill) | 10 - 100 % |
| PWM 모드 | 1 - 100 % |
| 초점거리 | 190 mm |
| 빔 직경 | 200 µm - 2mm, 진동 빔-확장기 |
| 현미경 | 라이카(Leica) 쌍안, 접안렌즈 배율 20x |
| 작업장 조명 | 듀얼 LED 냉광, 교환 가능 |
| 변수 설정치 메모리 | 50가지 설정항목, 개별 명칭 부여 |
| 에너지 측정 시스템 | 통합됨 |
| 제어기 | 다중 제어기 시스템, 자가 진단 시스템, 유지보수 및 상태 메시지용 평문 |
| 인터페이스 | RS232, CAN-Bus |
| 보호 가스 공급기 | 구부림 가능 노즐, 조절 가능 가스 지연 |
| 냉각 장치 | 통합됨, 폐쇄됨, 수/공 열 교환기, 온조 조절 팬 |
| 냉각 옵션 | 외부 냉각기 선택 가능, 통합된 우회 제어기 |
| 전기 공급 | 3 상, 400V /50 hz |
| 전원 소비 | 4 kW |
| Dimensions | 1085mm x 790mm x 830mm excl. MainSupply |
정밀 작업대
XY 교차 작업대는 안정적인 정밀 선형 슬라이드, 스크류 드라이브와 정밀 구동 단계적 모터가 있어서 정확한 위치 잡기와 반복적인 고도의 정확도를 구현합니다. 평평하게 가공된 알루미늄 슬롯(slab) 프로파일 슬래브에 여러분의 작업물을 정확하게 그리고 유연하게 장착할 수 있습니다.
안정적인 스탬프(stamp) 축
대형 스테인리스강 축 4개와 정밀 실린더 슬리브(cylinder sleeve)에 정교한 선형 슬라이드가 있기 때문에, 고부하 내 정밀한 조정이 보장됩니다. 고정밀 스크류 드라이브는 강력한 단계적 모터가 있기 때문에 정확한 위치잡기와 고속적인 처리가 가능합니다.
CAN-Step: 지능적 축 제어
축 이동을 정확하게 제어합니다. 세련된 자동적 프로그래밍 기능이 있기 때문에 수동 용접이 확장됩니다. 본인의 작업장에서 직접 하는 터치스크린과 조이스틱 단말기로 독특하며 단순한 제어가 구현됩니다. 완벽한 통합 하드웨어로 인해서 별도의 컴퓨터는 필요 없습니다.
PDS – 펄스 거리 동기화
역동적인 펄스 발생기와 축 이동의 동기화를 통해서 지속적인 펄스 오버랩(pulse overlap)이 구현됩니다. PDS에 의해서 서로 다른 속도에서도 복제가능한 용접 결과물이 보장되고 모든 이동 상황에서 일관성 있고 동일한 용접 접합부도 보장됩니다. 그래서 더 빠른 속도의 작동이 가능합니다.
회전 장치와 결합 가능
특별히 개발된 회전 장치가 여러분의 워크스테이션의 가치를 높여 줍니다. 버튼 터치를 통하여 사용 가능한 CAN-Step 제어의 모든 기능이 포함되어 있고 펄스 동기화와 "티치 인(Teach in)" 프로그래밍도 포함하고 있습니다. 추가 기능: • 스위블 장착 • Ø40 mm까지의 자유로운 구현 • 서로 다른 척(chuck) 유형, 처킹(chucking) 범위는 Ø 160 mm까지.
PCD – 3 점 주기 정의
XY 축과 함께 PCD 기능을 사용함으로써 원형 윤곽을 처리할 수 있습니다. 원형 경로는 지지점 3개를 선택함으로써 정확하게 정의됩니다. 중점이나 지름을 알 필요가 없지만 제조 중 제품의 위치는 선택 가능합니다. 조이스틱을 이용해서 프로그램된 경로를 따라 앞뒤로 이동할 수 있습니다.
"티치 인(Teach in)“ 프로그래밍
복잡한 프로그래밍이 없어도 4개 축으로 복잡한 기하학을 다룰 수 있도록 합니다. 소수의 지지점은 제조 중 제품의 윤곽에 미리 부딪힙니다. 이후 사용자는 프로그램된 용접선을 조이스틱을 이용해서 앞뒤로 움직일 수 있고 시작점을 상쇄함으로써 그 위치를 옮길 수도 있습니다.
