071-4111-0155

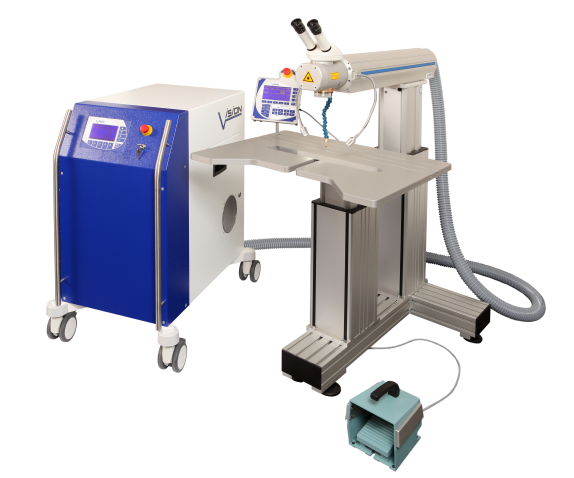

LWI V ERGO 워크 스테이션최종 수정 일자 : 2020-08-12 10:45:28
앉은 자세를 위한 인체공학적인 2개의 Z 축
길이가 긴 작업물을 처리하기 위한 안내 표시 경로가 있는 인체공학적 작업 공간
작업대에 있는 외부 단말기를 통해서 모든 기능 제어 가능
펄스 동기화된 원주 용접을 위한 확장 선택 가능
Vision Lasertechnik GmbH 사의 모든 빔 소스 용도로 사용가능
Specification
| Technical Data | LWI V Nd:YAG 120 W |
|---|---|
| 레이저 안전 등급 | 4 |
| 빔 소스 | Nd:YAG, flashlamp, pulsed |
| 파장 | 1064 nm |
| 최대 펄스 에너지 | 70 줄 |
| 최대 피크 파워 | 17 kW |
| 최대 평균 파워 | 120 W |
| 에너지 조절 모드 | 전압 또는 PWM 모드 |
| 전압 | 160-500V |
| 펄스폭 | 1-20 ms |
| 펄스 주파수 | 1-20 hz |
| 펄스 필(pulse fill) | 10 - 100 % |
| PWM 모드 | 1 - 100 % |
| 초점거리 | 190 mm |
| 빔 직경 | 200 µm - 2mm, 진동 빔-확장기 |
| 현미경 | 라이카(Leica) 쌍안, 접안렌즈 배율 20x |
| 작업장 조명 | 듀얼 LED 냉광, 교환 가능 |
| 변수 설정치 메모리 | 50가지 설정항목, 개별 명칭 부여 |
| 에너지 측정 시스템 | 통합됨 |
| 제어기 | 다중 제어기 시스템, 자가 진단 시스템, 유지보수 및 상태 메시지용 평문 |
| 인터페이스 | RS232, CAN-Bus |
| 보호 가스 공급기 | 구부림 가능 노즐, 조절 가능 가스 지연 |
| 냉각 장치 | 통합됨, 폐쇄됨, 수/공 열 교환기, 온조 조절 팬 |
| 냉각 옵션 | 외부 냉각기 선택 가능, 통합된 우회 제어기 |
| 전기 공급 | 3 상, 400V /50 hz |
| 전원 소비 | 4 kW |
| dimensions | 1199mm x 700mm x 948mm |
회전 장치와 결합 가능
특별히 개발된 회전 장치가 여러분의 워크스테이션의 가치를 높여 줍니다. 버튼 터치를 통하여 사용 가능한 CAN-Step 제어의 모든 기능이 포함되어 있고 펄스 동기화와 "티치 인(Teach in)" 프로그래밍도 포함하고 있습니다. 추가 기능: • 스위블 장착 • Ø40 mm까지의 자유로운 구현 • 서로 다른 척(chuck) 유형, 처킹(chucking) 범위는 Ø 160 mm까지.
