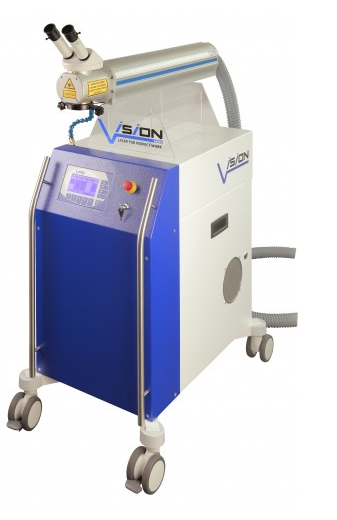

LWI V FLEXX최종 수정 일자 : 2020-08-12 10:20:30
개별 맞춤 제작 또는 통합용 다용도 워크스테이션
현재까지1,000대가 넘게 설치된 LWI 시리즈는 뛰어난 성능과 안정성의 대명사입니다.
단순하고 역동적인 디자인으로 시리즈 V 레이저 헤드는 공구 제작, 몰딩 제작, 정밀 기계 및 센서 기술과 같은 분야에서 작업을 단순하고 쉽게 만들어 주는 기능을 가지고 있습니다.
표준 버전으로는 충분하지 않은 그 외 모든 용도를 위해 저희는 특별하고 전문화된 용도를 위해 선택적 패키지를 준비해 두었습니다. 예를 들어, 의학 및 마이크로센서 기술로 미량원소 생산 용도를 위한 µm 범위의 에너지 안정화용 및 스폿 사이즈(Spot Size)용 특수 세트가 여기에 포함이 되어있습니다.
현재 여러분에게 필요한 사항이 무엇이든지 당사의 LWI V Flexx 시스템은 거의 모든 기술적 확장의 선택권을 통해 여러분에게 필요한 기본적인 제품을 제공할 수 있습니다. 당사 시스템은 이미 미래의 용도를 위한 장비도 갖추고 있습니다.
당사의 액세서리 내에서 찾고 계시는 옵션이 없는 경우 당사로 연락해 주십시오. 기꺼이 여러분의 용도에 맞는 해결책을 찾아 드리겠습니다.
극도로 안정된 기본 프로파일의 T-슬롯 너트(T-slot nut)가 있기 때문에 시스템에 레이저 헤드를 연결할 시에 용이성이 보장됩니다.
각 레이저 기기는 작동 상태를 감시하고, 화면에 오류를 표시하는 다중 센서를 가지고 있습니다. 모듈식 디자인은 수리가 신속하고 비용이 적다는 것을 의미하며 정해진 법정 기간이 지나고도 오랫동안 예비 부품의 공급이 보장됩니다.
시리즈 I용 예비 부품 모두 여전히 공급 중이며 전 세계 당사 고객에 의해서 20년이 넘도록 여전히 사용 중입니다.
Specification
| Technical Data | LWI V Nd:YAG 120 W |
|---|---|
| 레이저 안전 등급 | 4 |
| 빔 소스 | Nd:YAG, flashlamp, pulsed |
| 파장 | 1064 nm |
| 최대 펄스 에너지 | 70 줄 |
| 최대 피크 파워 | 17 kW |
| 최대 평균 파워 | 120 W |
| 에너지 조절 모드 | 전압 또는 PWM 모드 |
| 전압 | 160-500V |
| 펄스폭 | 1-20 ms |
| 펄스 주파수 | 1-20 hz |
| 펄스 필(pulse fill) | 10 - 100 % |
| PWM 모드 | 1 - 100 % |
| 초점거리 | 190 mm |
| 빔 직경 | 200 µm - 2mm, 진동 빔-확장기 |
| 현미경 | 라이카(Leica) 쌍안, 접안렌즈 배율 20x |
| 작업장 조명 | 듀얼 LED 냉광, 교환 가능 |
| 변수 설정치 메모리 | 50가지 설정항목, 개별 명칭 부여 |
| 에너지 측정 시스템 | 통합됨 |
| 제어기 | 다중 제어기 시스템, 자가 진단 시스템, 유지보수 및 상태 메시지용 평문 |
| 인터페이스 | RS232, CAN-Bus |
| 보호 가스 공급기 | 구부림 가능 노즐, 조절 가능 가스 지연 |
| 냉각 장치 | 통합됨, 폐쇄됨, 수/공 열 교환기, 온조 조절 팬 |
| 냉각 옵션 | 외부 냉각기 선택 가능, 통합된 우회 제어기 |
| 전기 공급 | 3 상, 400V /50 hz |
| 전원 소비 | 4 kW |
| dimensions | 880mm x 538mm x 730mm |
동작 상태 화면 표시, 통합된 에너지 측정
인체공학적으로 배열된 화면표시 장치와 단말기는 현미경 바로 뒤에 가까이 자리잡고 있기 때문에 중요한 모든 동작 변수를 바로 볼 수 있게 해줍니다. 통합된 에너지 측정 시스템은 각 레이저 펄스 후 방출된 에너지를 표시하고 이로 인해서 펄스 에너지의 정밀한 조절뿐만 아니라 용접 과정의 관찰까지 가능합니다.
빔튜닝
혁신적인 빔 튜닝 세트는 부스터 기술과 결합이 되어 매우 낮은 펄스 에너지에서도 안정적인 출력을 보장해 줍니다. 극히 작은 부품을 용접할 때 특히 유용합니다. 스폿 사이즈(Spot Size)를 50 μm까지 줄일 수 있습니다. 이 기능은 고정 설치나 수동 연결 옵션에서도 사용가능합니다.
부스터 기술
부스터 기술은 램프의 수명을 늘려주고 펄스 안정성을 높이기 위한 기술 입니다. 이 부스터로 펄스의 안정성을 높이고 플래시 램프의 수명을 늘리는 것이 가능합니다. 쏘기 전에 잠깐 시머(simmer) 출력이 자동으로 증가되고 램프의 플라즈마를 안정화하며 전극의 온도를 올리게 됩니다. 이로 인해서 레이저가 훨씬 더 안정적으로 에너지를 출력합니다. 특히 낮은 에너지일 때 이러합니다.
펄스 형성
자유롭게 펄스를 형성할 수 있기 때문에 펄스 과정 내에서 가능한 모든 변형을 설정하고 저장할 수 있습니다. 그래서 열팽창률이 다른 물질은 확연히 더 뛰어난 용접 결과를 보여줍니다. 이로 인해서 귀하의 레이저 응용 영역이 확대될 것입니다.
PWM모드
고도의 안정성에 의지하는 낮은 전력의 범위내에서는 전통적인 레이저는 "펄스대 펄스의 안정성"이 낮아지는 경향이 있고 이로 인해서 용접결과에 일관성이 없게 됩니다. 본 기기의 펄스 폭 변조(PWM)는 내부 에너지 공급기가 최적의 출력 범위 내에서 작동하게 해주어 훨씬 더 세밀하고 안정적인 조화를 만들어 냅니다.
프로그램 가능한 보호 가스후 - 플러딩
용접 후 직접적으로 용접 접합부의 산화를 제거하기 위해서 용접 후 용접 접합부에 보호 가스가 계속 흐르는 횟수를 귀하가 개별적으로 설정할 수 있습니다.
