건조기 최종 수정 일자 : 2018-11-16 14:02:32

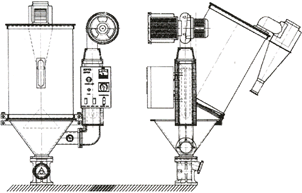

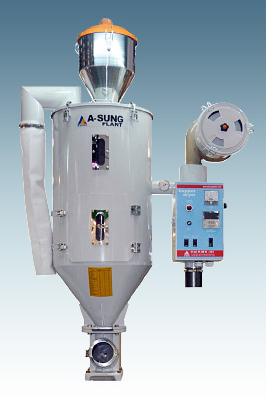

■ 호퍼 건조기
고효율화의 성형에 맞추어 새로운 건조 방식을 적용한 호퍼 드라이어입니다.
※ 제품의 특징
- 미관이 견고하고 신뢰성이 돋보이는 콤팩트한 설계를 했습니다.
- CON 중앙부에 열풍관이 있어 열풍이 Pallet 사이를 통과하여 상승하는 통기건조 방식이므로 고르게 빨리 건조됩니다.
- Screen Separator와 중앙부 고깔을 설계해 Pallet와 열풍의 접촉이 넓어져 열효율을 높였습니다.
- 저온에서 고온건조수지까지 폭넓은 수지 Pallet의 건조가 간단한 키 조작으로 가능합니다.
- 내부는 Stainless 제품으로 Dryer 몸통과 도어가 있어 One Touch로 분리 가능하기 때문에 청소, 색상교체가 간편합니다.
- 부직포를 부착하였기 때문에 Pallet의 분진 날림이 없고 공장환경이 청결하게 유지됩니다.
- 각 Model마다 과열방지 Meter를 장착하여 Heater 과열에 의한 손실을 미연에 막게했습니다.
- 히터 교환시 탈부착이 편리합니다.
- CON 내부의 먼지 또는 이물질이 쌓이지 않고 원료를 투입시킵니다.
※ 사양
| Model | Capacity | Voltage(kw) | Dimension (Ø × h)(mm) | Injection Machine (Ton) | |
|---|---|---|---|---|---|
| Heater | Motor | ||||
| AHD-15 | 15 | 3 | 0.14 | Ø280 × 740 + (150) | |
| AHD-25 | 25 | 3 | 0.18 | Ø345 × 930 + (160) | 50 ~ 100 |
| AHD-50 | 50 | 6 | 0.18 | Ø436 × 1060 + (160) | 100 ~ 150 |
| AHD-75 | 75 | 6 | 0.18 | Ø535 × 1100 + (160) | 150 ~ 250 |
| AHD-100 | 100 | 8 | 0.37 | Ø550 × 1200 + (250) | 250 ~ 350 |
| AHD-150 | 150 | 8 | 0.37 | Ø550 × 1500 + (250) | 350 ~ 450 |
| AHD-200 | 200 | 12 | 0.5 | Ø700 × 1550 + (250) | 150 ~ 550 |
| AHD-250 | 250 | 12 | 0.5 | Ø776 × 1550 + (250) | 650 ~ 850 |
| AHD-300 | 300 | 16 | 0.5 | Ø776 × 1800 + (250) | 850 ~ 1800 |
| AHD-400 | 400 | 16 | 0.75 | Ø870 × 1900 + (250) | 1300 up |
| AHD-500 | 500 | 18 | 0.75 | Ø970 × 2000 + (250) | 1800 up |
| AHD-1000 | 1000 | 24 | 1.5 | Ø1200 × 2574 + (250) | 1800 up |

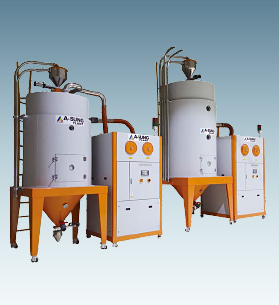

■ 제습 건조기
더욱 개발 향상된 2탑식 제습 드라이어입니다.
(최대노점 - 60℃ 이상)
FEATURE
- 건조한 열풍을 공급하여 단시간에 건조를 실현시켜 생산성이 높습니다.
- 건조 공기를 순환 사용하므로 송풍과 가열을 위한 전기량을 절약하는 경제적 설계입니다.
- 일기에 관계없는 최대노점 -40℃의 안정된 건조를 약속하는 순환식 설계로 성형 Loss(손실)을 격감시켰습니다.
- 제습이 된 제품은 내구성과 제품에서 광택이 납니다.
- 전력비가 싸고 성형 Loss가 적고 보수가 간단합니다. 즉, 투자회수가 빠른 경제성을 자랑하고 있습니다.
- 종래의 Hopper Dryer에 비해 설비 투자비는 많이 드나 6개월 이상 사용하게 되면 보다 많은 이익을 창출해 줍니다.
- 일반적인 Plastic 뿐만 아니라 PET, PBT, PC, NYLON 등 Engineering Plastic을 건조하는데 뛰어난 효과를 나타냅니다.
- 기존의 2top 방식에서 냉각라인을 증설하여 최상의 건조가 가능합니다.
- 제습재는 세계적인 UOP사의 Moldcular Sieve(U.S.A)제품을 사용하며, 제습탑을 선택해주는 4-way Valve 또한 완벽한 Ball Valve Type으로 정밀가공하여 사용하므로 특히 Nylon 6.66, PC, PET, PBT 등 Engineering 플라스틱 제습에 탁월한 성능을 발휘합니다
- 모든 부품이 독립적으로 구성되어 유지보수가 간편합니다.
- Low Dew Point dehumidifying dryer (-40˚C ~ -60˚C) : 저노점의 균일성을 유지합니다.
- Touch PANEL, 제습 풍량체크 풍량계 (기본 OPTION) : DEW POINT 내장, 각부 이상유무 확인 , 온도 콘트롤, 라인체크 가능합니다.
- 고효율 냉각 Cooler 장착 (실용신안출원) 되어 있습니다.
- 초보자도 할 수 있는 편리한 제습재 교환이 가능합니다. (Molecuar sieve)

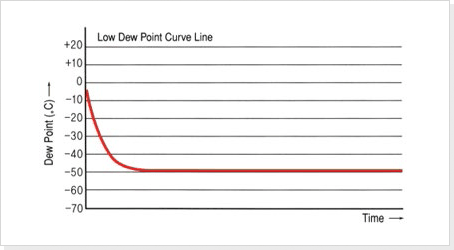

2탑식 노점 데이터
- 제습 Hopper는 50㎜ Insulation 이중보온이 되어 있어 Hopper 내부와 외부의 편차에 의한 결로현상(물방울 맺힘)을 100% 차단하였습니다.
- 예약기능, 원료의 이송기능을 기본 사양으로 갖추어 사용의 편리성을 한 단계 높였습니다.
DRYING PERFORMANCE CURVE
- 이 데이터는 당사의 실측치이므로 초기수분이 변하거나 등급 및 용도에 따라 달라질 수 있습니다.
- DATA에 대한 상세한 자료에 관해서는 별도 문의 바랍니다.
DRYING TIME AND TEMPERATURE BY MATERIAL TABLE
| Material | Initial Moisture Quentity | Drying Moisture Quentity | Drying Time | Drying temp |
|---|---|---|---|---|
| ABS Acrylnitrl Butadion Styene | 0.3% | 0.07% | 2~3H | 80℃ |
| PA 6 Polymide | 0.5% | 0.07% | 4~6H | 70~80℃ |
| PA 66 Polymide 66 | 0.5% | 0.07% | 4~6H | 70~80℃ |
| PA 6. 10 Polymide 6. 10 | 0.5% | 0.07% | 3~4H | 75℃ |
| PA 11 Polymide 11 | 1% | 3~4H | 75℃ | |
| PPD | 0.1% | 0.07% | 2H | 120℃ |
| PC Polycarbonate | 0.2% | 0.02% | 2~3H | 120℃ |
| PE Ployettylene | 0% | 1H | 90℃ | |
| PE Ployettylene w/carbon black | 0.3% | 0.05% | 4~6H | 85℃ |
| PET | 0.3% | 0.005% | 4~6H | 140~160℃ |
| PETG | 0.3% | 0.02% | 4H | 60~70℃ |
| PU | 0.2% | 0.02% | 3H | 80~100℃ |
| PMMA Polyoxymethytene | 0.4% | 0.05% | 3~4H | 80℃ |
| PBT | 0.25% | 0.02% | 3~4H | 130℃ |
| POM Pilyoxymethylene | 0.3% | 0.01% | 2~3H | 100℃ |
| PP Polyprophiene | 0% | 1H | 90℃ | |
| PPO Polyprophteneoxide | 0.2% | 0.07% | 2H | 110~120℃ |
| PS Polystyrene | 0% | 1 H | 80℃ | |
| PUR Polyuretharte | 0.2% | 0.02% | 3H | 90℃ |
| PVC Polyvirtyl chloride | 0.15% | 0.05% | 1~3H | 70℃ |
| SAN Styrene acrylonitrile copolymer | 0.3% | 0.07% | 2~3H | 80℃ |
| SB Styene Hi-impact | 0.6% | 2H | 80℃ | |
| lonemer (SurlynIR) | 1% | 2~8H | 50℃ | |
| VPE Crossilnked Polythylene | 2% | 6 H | 50℃ | |
| KODAR PETG 6783 | 1.8% | 4H | 66℃ | |
| PES polyester | 0.5% | 4H | 75℃ | |
| CA Ceilulode Acetate | 1% | 0.02 | 4~6H | 60~70℃ |
| CAB Ceilullose Acetate Butyrate | 1.3% | 2~3 H | 75℃ | |
| CP Cellulose Propfon ate | 1.3% | 2~3H | 75℃ | |
| Ionomer | 1.4% | 2~3H | 90℃ |
- 본 제품의 사양은 원료의 등급, 건조온도, 초기 함수율 등에 따라 변경 될 수 있습니다.
- 표준사양 이외의 제품은 주문 제작합니다.
SPECIFICATION
| Model | Drying Blower(kw) | Drying Healer(kw) | Regeneration Blower(kw) | Regeneration Healer(kw) | Molecular Sieve cap(kg) | Coller Capacity (l/min) | Dimension W*L*H(mm) |
|---|---|---|---|---|---|---|---|
| ASD-025 | 0.75 | 6 | 0.2 | 4 | 2*2=4 | 20 | 750*1000*1700 |
| ASD-050 | 0.75 | 6 | 0.2 | 4 | 2*2=4 | 20 | 750*1000*1700 |
| ASD-075 | 1.75 | 8 | 0.2 | 4 | 3*2=6 | 20 | 750*1000*1700 |
| ASD-100 | 1.75 | 8 | 0.4 | 6 | 5*2=10 | 30 | 850*1200*1850 |
| ASD-150 | 2.55 | 12 | 0.4 | 6 | 6*2=12 | 30 | 850*1200*1850 |
| ASD-200 | 2.55 | 12 | 0.75 | 8 | 9*2=18 | 20*2=40 | 900*1300*1900 |
| ASD-300 | 3.7 | 16 | 0.75 | 8 | 12*2=24 | 25*2=50 | 900*1300*1900 |
| ASD-500 | 3.7 | 18 | 0.75 | 12 | 20*2=40 | 30*2=60 | 900*1300*1900 |
| ASD-1000 | 6.3 | 24 | 1.75 | 16 | 40*2=80 | 60*2=120 | 1400*1500*2600 |
| ASD-1500 | 8.6 | 28 | 1.75 | 16 | 60*2=120 | 70*2=140 | 1400*1500*2800 |
| ASD-2000 | 12.6 | 32 | 1.75 | 16 | 80*2=160 | 80*2=160 | 1500*2000*3100 |
- 본 제품의 사양은 품질개선으로 변경 될 수 있습니다.
