바이오매스/rdf/rpf발전 및 열공급설비최종 수정 일자 : 2020-08-11 10:53:00

신재생에너지를 이용한 발전 및 열공급


신재생에너지 플랜트 효율의 중요성은 점점 높아지고 있으며,
그것은 최적의 연소방식을 채택하는 것에 성패가 달려 있는데, 이용 가능한 연료의 종류와 정부 배출 규제치 등이 직접적인 영향을 끼친다.
당사는 최적의 효율적인 플랜트 운영을 위해  폭넓은 기술을 보유하고 있으며, 기존의 연소방식을 대체하고 있는 적용 빈도가 높아져가고 있는 BFBC(Bubbling Fluidized Bed Combustion)와 CFBC(Circulating Fluidized Bed) 기술에 집중하고 있으며,
안정적인 외국 기술선과 제휴하여 설비를  공급하고 있다.

주요 신재생 연료
 - 바이오매스: 목재껍질, 목재펠릿, 목재칩, 펄프 및 제지슬러지 등
 - RDF: Refuse Derived Fuel
 - RPF: Refuse Plastic Fuel

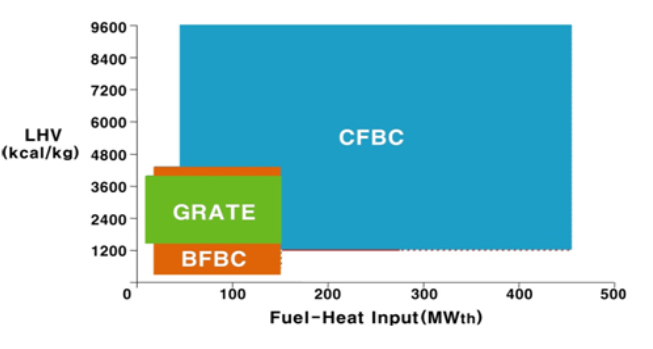

당사는 바이오매스/RDF/RPF 발전 및 열공급설비의 연소방식을 적용하기 위해 다음의 챠트를 가이드라인으로 삼고 적용하고 있습니다.

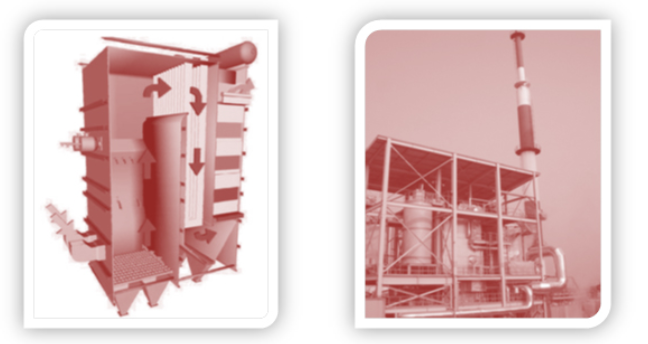

BFBC(Bubbling Fluidizing Bed Combustion) 보일러 플랜트

BFBC는 유동층 내의 모래에 축적된 열에 의해 연료의 수분이 연소하므로 저발열량에서 고발열량의 연료까지 적용할 수 있는 이점이 있다. 그리고 그 유동사는 800℃에서 격렬하게 유동되어 연로 내부에 있는 수분을 급속하게 증발시킨다.

특  징
 - 소석회를 유동층 내 투입하여 산성가스를 제거함
 - 유동층 로와 보일러의 통합적인 Design 가능
 - Spreader 또는 Air Spout을 통해 연소면적 전체에 투입가능
 - 로 내 온도 조정을 위하여 당량비 이하의 운전가능
 - 로 내 온도를 낮게 유지할 수 있어 질소산회물 배출이 낮음

적  용
 - 연료: WCF, Wood Pellet, RDF, RPF, 하폐수 및 제지슬러지, Bark
 - 용량범위: 5 ~ 30MWe, 5 ~ 130 ton/hr(증기)
 - 저위발열량: 700 ~ 4300 kcal/kg(fuel)


CFBC(Circulating Fluidizing Bed Combustion) 보일러 플랜트

빠른 유동가스 속도에 의해 미세한 연소물의 신속한 Ash 순환으로 유동지역에 중첩됨. 연소온도는 미세한 연소물의 순환비에 의해  조정되며, 고온의 미세연소물은 싸이클론에 의해 연소가스와 분리되어 하부 열교환기에 의해 냉각되며, 회수열은 증기 생산에 일부 역할을 하게되고 냉각된 미세연소물은 다시 유동층에 주입된다.

특  징
 - 1기의 연소로에서 굉장히 다양한 범위의 연료를 혼합 연소 할 수 있음
 - 고발열량(저위발열량: 9600kcal/kg)의 연료에도 문제 없음
 - 원형의 싸이클론으로 마모가 적음
 - 소석회 투입시 Ash 순환비가 많아 로내 탈황효율이 95%이상임
 - 상대적으로 많은 양의 2차, 3차연소공기 투입 및 난류형성으로 낮은 CO 및 NOx 배출

적  용
 - 연 료: Bark, WCF, Wood Pellet, RDF, RPF, Coal
 - 용량 범위: 15 ~ 150MWe, 50 ~ 500 ton/hr(증기)
 - 저위발열량: 700 ~ 9600 kcal/kg(fuel)

Stoker Type 소각설비

Stoker(Grate) Type은 연료 크기가 유동층연소로와 비교해 큰 크기의 연소에 적합하며, 큰 크기의 투입호퍼가 상부에서 Grate 상에 투입되어 긴 체류시간 동안 천천히 연소되는 형식이다.그리고 대부분의 연소 잔재물은 Ash Extractor에 의해 외부 반출되며, 발생 연소가스는 폐열보일러를 거쳐 열회수 냉각된 후 후단의 대기오염방지설비에서 안전하게 처리 후 대기에 배출된다.

적  용
 - 연 료: 도시폐기물, WCF, Wood Pellet, RDF
 - 적용 범위: 20 ~ 500 ton/day(fuel)
 - 저위발열량: 1200 ~ 4000 kcal/kg(fuel)

로터리킬른 소각설비

로터리킬른 소각설비는 매우 다양한 원료의 혼합 소각에 적합하다. 로터리킬른이 천천히 회전하며 투입 폐기물이 혼합되고 건조 연소되며, 발생된 가스는 후단 연소실에서 재연소 된다. 본 로터리킬른 형식은 스토커 형식과 조합하여 고발열량의 원료의 연소에 적용할 수도 있다.

적  용
 - 연 료: 도시폐기물, 산업폐기물, RPF, 병원폐기물
 - 적용범위: 30 ~ 200 ton/day(fuel)
 - 저위발열량: 1000 ~ 8000 kcal/kg(fuel)

소형 소각설비

본 소각형식은 폐기물 발생원에서 직접 처리하기 위해 설치됨. 구조는 단순한 배치형이나 조금 더 큰 용량이나 특수한 경우 자동 투입의 연속투입형으로 설계하여, 연소온도와 압력을 자동으로 콘트롤 할 수 있다.

적  용
 - 연료 : 병원폐기물, 도시폐기물, 산업폐기물
 - 용량 범위 : 10 ~ 30kg/hr(waste)
 - 저위발열량 : 1,200 ~ 6,000kcal/kg(waste)
