(주)세진노즐

탭, 밸브 및 유사 장치 제조업031-404-9014

제조사 정보 보기 제조사 다른제품 보기

가습 노즐최종 수정 일자 : 2020-08-11 09:54:58

** SJ -FG **

특허번호-100861029

용 도
ㅇ공장내 가습설비, 전자, 인쇄 , 섬유설비, 정전기방지용 습도조절, 소독

입자 Sises
ㅇ7 ~ 11.5㎛

토출유량
ㅇ0.5 ~ 16L/hr

공기압력
ㅇ05 ~ 7Bar

특 징
ㅇ노즐을 1EA에서 4EA까지 교체하여 사용



	SJ-FG 외형도



	SJ-FG 분사사진(4구)

** 1구 방향 & 다중 설치용 **

용 도
ㅇ공장내 가습설비, 전자, 인쇄 , 섬유설비, 정전기방지용 습도조절, 소독

입자 Sises
ㅇ7 ~ 11.5㎛

토출유량
ㅇ0.5 ~ 16L/hr

공기압력
ㅇ05 ~ 7Bar

품 명
ㅇAIR ATOMIZING FINE HEDER


		Single Air fog


		유량 (CAPACITY) ℓ/hr


		측량조건 공기압(0.4MPa), 수압(0.2MPa), 분사거리(50㎜)

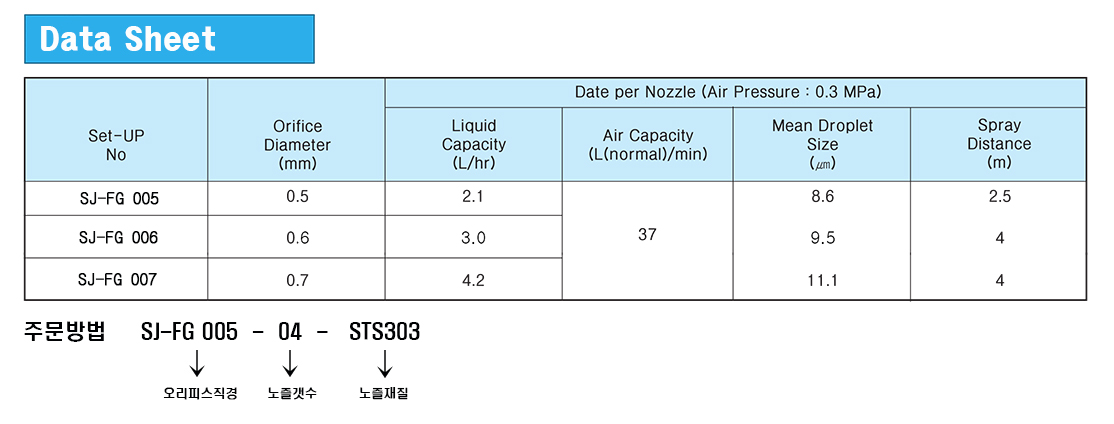

Set-UP NO.	Orifice Diameter (㎜)	Date per Nozzle (Air Pressure : 0.3 Mpa)
Set-UP NO.	Orifice Diameter (㎜)	Liquid Capacity (L/hr)	Air Capacity (L[normal]/min)	Mean Droplet Size (㎛)	Spray Distance (m)
SJ-005	0.5	2.1	37	8.6	2.5
SJ-006	0.6	3.0		9.5	4
SJ-007	0.7	4.2		11.1	4

** SPRAY GUN SA-1, SA-2, XTR-3000, HM **

구 RAC1.RAC2

SA-1

SA-2

SA-W

XTR-3000

구분	SA-C1	SA-C2	SA-CW	XTR-3000
특성 및 용도	•소형스프페이건 •다이캐스트머쉰이나 인젝션 •몰딩의 용액분사 •윤활유분사, 냉각작업, 마무리작업등	•피스톤용과 분사용 에어가 따로 주입됨 •매우 고운 분사가능 •대 용량의 분사	•광각 원형 분사형태 •에어실린더에 의한 •단속적 분사가능	•1bar 미만의 저압에서 작동 •안정적인 코팅 품질 제공 •노즐 오리피스 0.4/0.6/0.8 •유체 소비량: 8/25/40 ml/min •공기 소비량: 50 L/min •패턴 폭: 40/60/80mm •스프레이 거리 : 100 ~ 150mm

분사형태	오피리스 직경 (㎜)	유량 (ℓ/hour)	분사폭간격 300㎜	공기소모량 (3kgf/㎠)
	0.5	0~3.6	200	60
	1.0	0~15	250	80
	1.3	0~21	350	100
	2.0	0~36	400	140

SA-C1

특 징
ㅇ에어실린더에 의한 제어로 단속적 분사가능
ㅇ유량조절 가능
ㅇSIPHON 방식
ㅇ초소형 노즐

용 도
ㅇ가슴, 탈취, 이형제, 소독살균, 표면처리, 축사, 돈사, 버섯재배, 기타

HM-01

HM-02

HM-02 (LONG)


Flat Spray Type	Round Spray Type

** 7N MULTI - HEAD FOG NOZZLES **

Multi-Head Fog Spray Nozzles(멀티 헤더 안개 스프레이 노즐)

특징: 하나의 몸체에 7개 노즐 캡 조립; 미세한 원형 스프레이 패턴; 광범위한 유량 선택 가능; 탱크 및 옥외등 여러 분야에 적용

적용: 집진, 냉각 , 가스 세정, 탱크 린스, 탈취, 소독(살균, 멸균),
화재 진압/방지

재질: 스테인리스 303, 316/316L , 황동 기타 주문 소재

7N 표준 데이터


파이프 나사 규격 (PT/NPT)	노즐 번호		분사범위 치수			유량 (l/min)
파이프 나사 규격 (PT/NPT)	노즐 번호		H(m)	B(m)	A(m)	1.5 ㎏/㎠	3 ㎏/㎠	4 ㎏/㎠	5 ㎏/㎠	6 ㎏/㎠	7 ㎏/㎠	8 ㎏/㎠	10 ㎏/㎠
1	0.06	(0.6)	1이상	1.0	0.5	0.19	0.27	0.32	0.35	0.39	0.42	0.45	0.50
	0.1	(1)		1.2	0.6	0.32	0.46	0.53	0.59	0.65	0.70	0.75	0.84
	0.15	(1.5)		1.4	0.8	0.46	0.65	0.76	0.85	0.93	1.0	1.1	1.2
	0.2	(2)		1.4	0.8	0.65	0.92	1.1	1.2	1.3	1.4	1.5	1.7
	0.3	(3)		1.7	1	1.0	1.4	1.6	1.8	1.9	2.1	2.2	2.5
	0.4	(4)		1.7	1	1.3	1.8	2.1	2.4	2.6	2.8	3.0	3.3
	0.6	(6)		1.8	1.2	1.9	2.7	3.2	3.5	3.9	4.2	4.5	5.0
	0.8	(8)		1.8	1.2	2.6	3.7	4.2	4.7	5.2	5.6	6.0	6.7
	1.0	(10)		2.0	1.4	3.2	4.6	5.3	5.9	6.5	7.0	7.5	8.4
	1.2	(12)		2.5	14	3.9	5.5	6.3	7.1	7.8	8.4	9.0	10.0
	1.4	(14)		2.5	1.4	4.5	6.4	7.4	8.3	9.1	9.8	10.5	11.7
	1.6	(16)		2.5	1.5	5.2	7.3	8.5	9.5	10.4	11.2	12.0	13.4
	1.8	(18)		2.5	1.5	5.8	8.2	9.5	10.6	11.7	12.6	13.5	15.1
	2.2	(22)		3.0	1.7	7.1	10.0	11.6	12.9	14.2	15.3	16.4	18.3
	2.6	(26)		3.0	1.8	8.4	11.8	13.7	15.3	16.8	18.1	19.3	22
