자동차 생산 시험 설비최종 수정 일자 : 2020-08-10 10:53:39

◆VEHICLE PULL MEASUREMENT SYSTEM

 *시스템(설비)개요

본 설비는 차량 쏠림을 측정하는 설비로써, 직진 주행 시 차량의 진행 방향에 대해 좌/ 우측으로 쏠림 현상 여부를 측정하는 장치입니다.

규정값을 기준으로 쏠림 방향과 합/ 부를 판정하도록 설계된 설비 입니다.

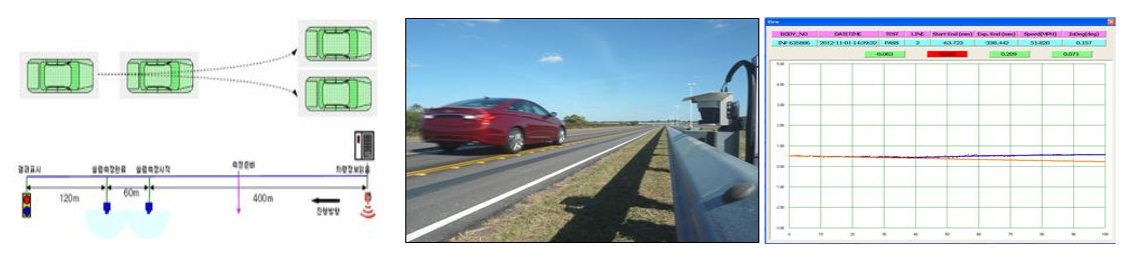

*시스템(설비) 외관 및 시험 화면

*테스트 및 불량 검출 항복

-거리 센서를 통한 차량과의 실시간 거리 측정

-PC시스템으로 정보 수집 후 쏠림량 분석 및 결과 판단

◆SYSTEM CHECKER

*시스템(설비)개요

본 시스템은 엔진의 ECU, 자동변속기의 TCU, 에어백의 ACU, ABS의 HCU등의 전반적인 차량 구성품에 대한 결함을 검사하는 장비입니다.

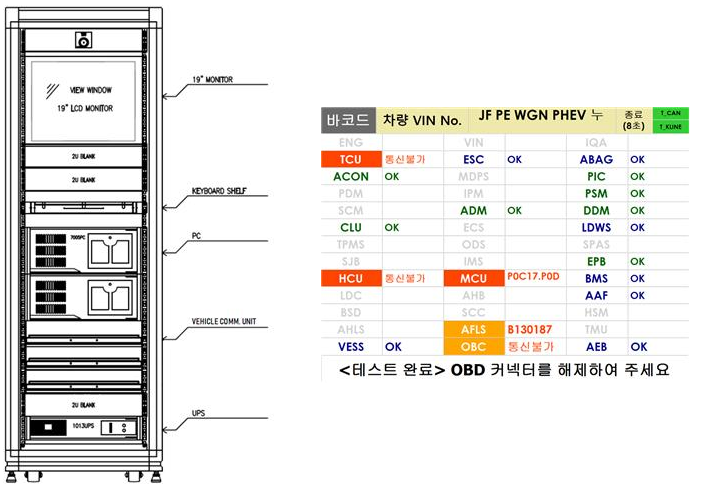

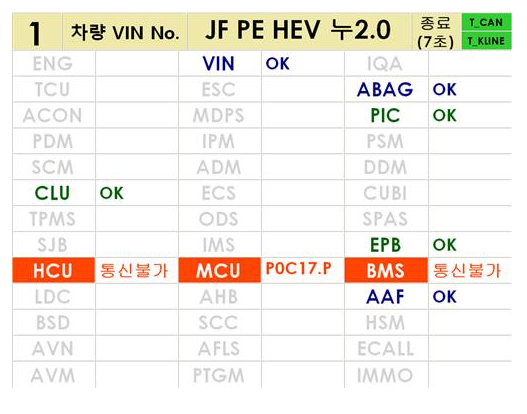

*시스템(설비) 외관 및 시험 화면

*테스트 및 불량 검출 항복

-ECU, TCU, ACU, HCU IDENTIFICATION 및  DTC 검사

-테스트 결과 저장 및 이력 관리

◆IMMOBILIZER CODING SYSTEM

*시스템(설비)개요

본 시스템은 차량의 IMMOVILIZER 장치를 검사하여 입력된 암호 및 규정을 증명하는 설비입니다.

*시스템(설비) 외관 및 시험 화면

*테스트 및 불량 검출 항복

-SMARTRA IDENTIFICATION 검사 및   DTC 검사

-KEY코딩 & 패스워드 WRITING

-코딩 결과 저장 및 기타 이력 관리

◆ERROR ERASER SYSTEM

*시스템(설비)개요

본 시스템은 비논리적인 과정에 의해 발생하는 부적절한 에러 또는 차량 조립과정 중에 발생되는 램프 점등 등의 모든 에러코드를 강제적으로 제거하여 검차라인 최후 단계인 시스템 체커 공정에서 발생 될 수 있는 추가 에러및 문제를 방지하여 합격률 향상을 높이기 위한 설비입니다.

에러소거기에 언급된 각  유닛은 DTC제거를 위한 진단모드로 변환되고, 이는 에러소거기 시스템으로 하여금 각 유닛의 DTC를 요청하게 해 이를 제거하는데 차량의 ECU, TCU, 그리고 HCU, ALDL 을 통해 통신을 하면서 작업이 진행됩니다.

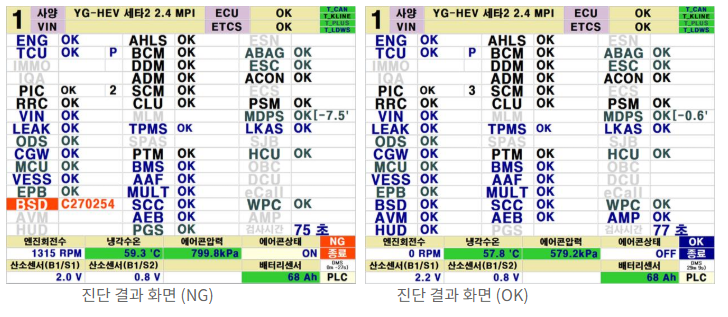

*시스템(설비) 외관 및 시험 화면

*테스트 및 불량 검출 항복

-차량 모듈과의 통신

-각 모듈  DTC검사 및 제거

-소거 데이터 저장 및 이력관리

◆SIDE SLIP TESTER

*시스템(설비)개요

본 장비는 차량의 SIDE SLIP & AXLE SLIP 양을 측정하도록 설계되었으며, 차량이 설비 답판 위를 직선으로 통과할 때 답판의 움직임 양을 측정하여 SLIP 정도를 판단하는 시험 설비입니다.

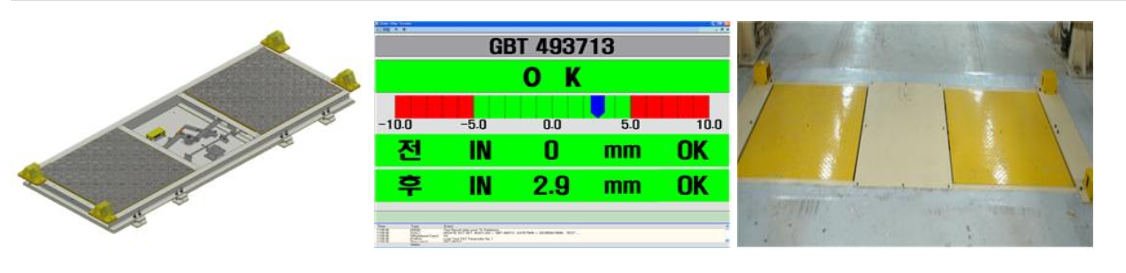

*시스템(설비) 외관 및 시험 화면

*테스트 및 불량 검출 항복

-차량의 직진성 측정

-SIDE SLIP & AXLE SLIP량 측정

◆ROLL& BRAKE TESTER

*시스템(설비)개요

본 설비는 차량의 가속 성능 및 제동 능력을 평가하기 위한 시험장비로서, 실제도로를 주행하는 것과 흡사한 상태를 구현하여 차량의 조립 이상 유무와 실제 주행 중 발생할 수 있는 문제점을 완성차 조립 이후 출고 전 조기 발견할 수 있게 합니다.

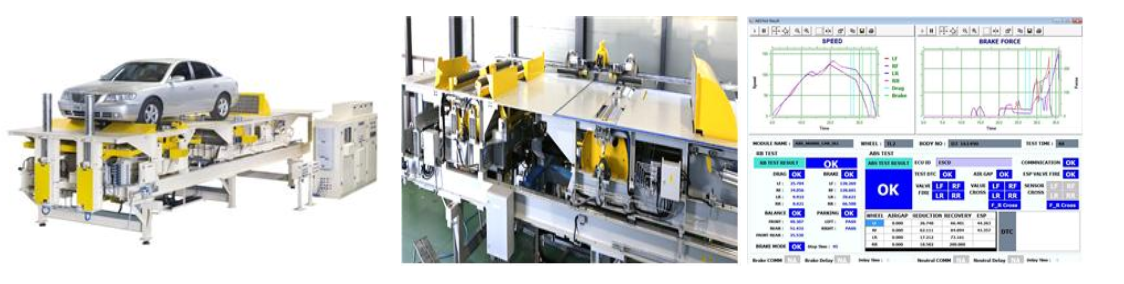

*시스템(설비) 외관 및 시험 화면

*테스트 및 불량 검출 항복

-일반 BRAKE FORCE 측정

-PARKING BRAKE FORCE측정

-DRAG FORCE 측정

-가속 성능 테스트

- CRUISE CONTROL테스트

-ABS , ESP등 주행과 관련된 성능검사

◆NON CONTACT WHEEL ALIGNMENT

*시스템(설비)개요

레이저 및 비젼 시스템을 이용하여 차량의 휠 얼라인먼트 PARAMETER의 측정과 셋팅을 위해 사용되며, 측정된  TOE및  CAMBER값 등을 적정 값으로 조정하여 차량의 안정성과 주행성을 보장하기 위한 설비입니다.

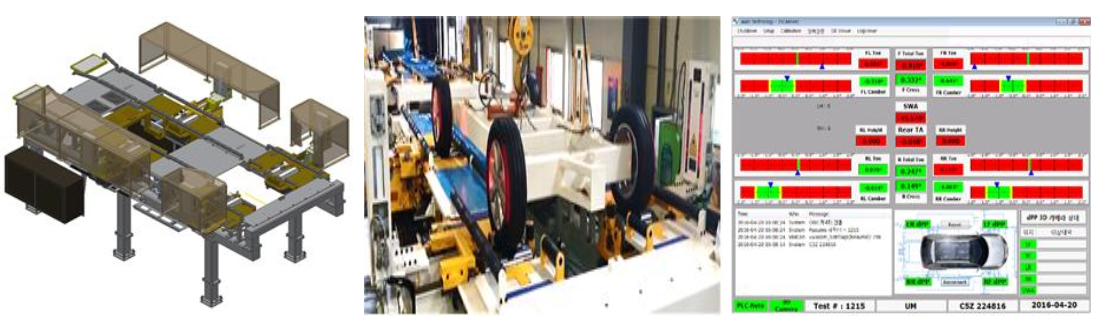

*시스템(설비) 외관 및 시험 화면

*테스트 및 불량 검출 항복

-TOE/CAMBER값 측정

-스티어링 휠 각도 측정 및 보정

-TURNING RADIUS 테스트

- Z-HEIGHT 테스트

◆HEAD LAMP ALMER

*시스템(설비)개요

비전 시스템을 이용하여 차량의 헤드 램프 및 포그 램프를 규정된 법규에 맞게 적절하게 조절할 수 있도록 광도 및 광원의 위치를 측정하여 작업자의 조정 환경을 제공해 주는 장비입니다.

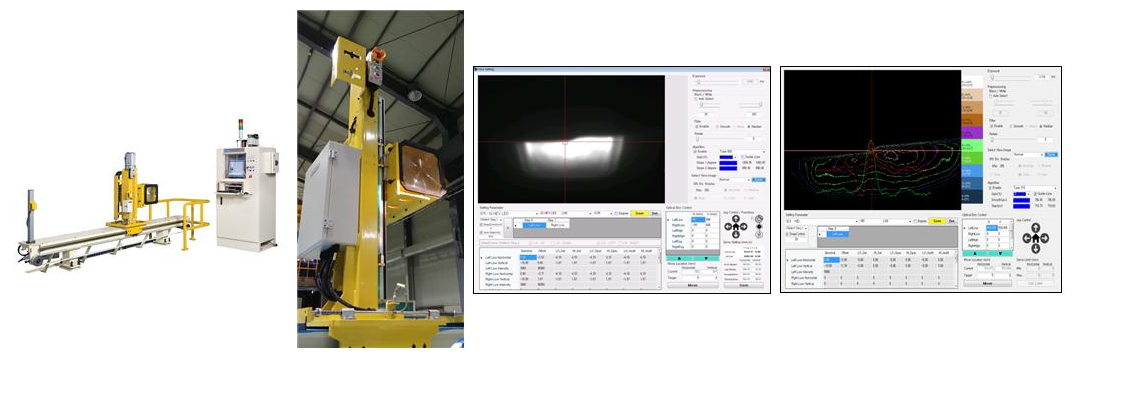

*시스템(설비) 외관 및 시험 화면

*테스트 및 불량 검출 항복

-헤드램프 및 포그램프의 광도 측정

-헤드램프 및 포그램프의 광축 측정

◆DATA MESUREMENT SYSTEM

*시스템(설비)개요

본 설비는 각 점차 설비로부터 차량 별 측정값 및 판정 결과를 자동으로 수신하여 보관하고, 호스트 컴퓨터에서 이를 기록/관리함으로써 차량의 품질 이력관리에 도움을 주기 위한 시스템입니다.

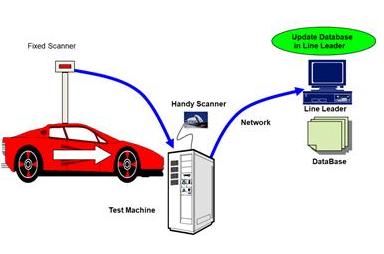

*시스템(설비) 외관 및 시험 화면

*테스트 및 불량 검출 항복

-검차(EOL) 라인 장비의 검사 결과 데이터 관리

-수집 데이터 분석 / 저장

- 분석을 통한 불량 원인 파악의 기초자료

- 재검사 등에 의한 중복 데이터 저장 기능

-EXCEL FILE 변환 등으로 결과 데이터 활용

-CAR OPTION 데이터 관리로 TEST CYCLE TIME 감소
