에어필터최종 수정 일자 : 2020-08-06 16:41:22

■ 에어필터

▷ 일반

- (S) : SCREW TYPE, (F) : FLANGE TYPE, E/T : ELEMENT

- 여과공기 유량 (N㎥/min)은 1차측 압력 7kgf/㎠ 일 때의 최대 유량이므로 선정 시 압력 강화를 고려하여야 합니다.

- 압력강화 : Main Filter, Pre Filter - 0.3kgf/㎠, Line Filter,

- Coalescent Filter, Adsorbent Filter - 0.2~0.4kgf/㎠

- MODEL : 65A 부터는 한국 산업 안전 관리 공단 (KOSHA)의 설계 및 성능검사 대상 품목입니다. (필터 직경 : 6 inch 이상)

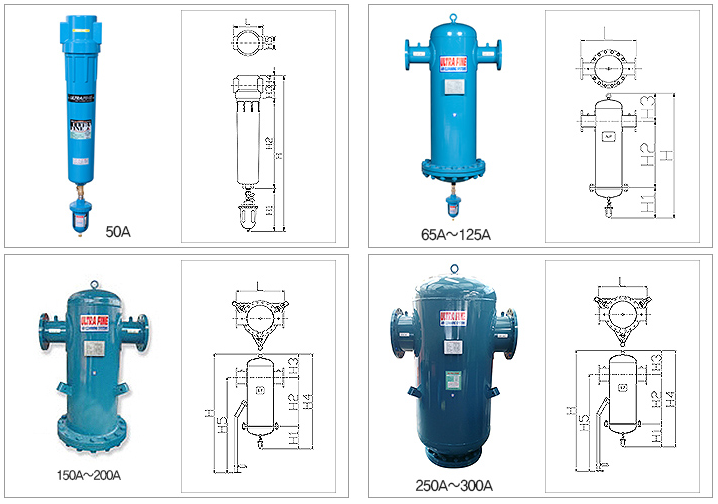

- SUPPORT(다리)는 150A이상 적용됩니다. (65A~125A는 옵션)

- 기본 색상은 청색이며, 주문에 의해 다른 색상으로 변경 가능합니다.

- 모델명 : Main Filter - UMF, Pre Filter - UPF, Line Filter – ULF, Coalescent Filter – UCF, Adsorbent Filter – UAF

- 모델선정방법 : 모델명 + 모델번호 + 사이즈, 예) Main Filter 이고 In/Out Connect가 2″, 40㎛일 때 : UMF-3700-50A

▷ 고압용

- Air Filter의 차압이 0.3kgf/㎠ 이상일 때는 Filter Element 를 교환하여야 합니다.

- 제작 표준 사양 외 고압 Filter 도 주문에 의해 설계 제작할 수 있습니다.

- 65A 이상의 MODEL (SIZE) 도 주문에 의해 설계 제작할 수 있습니다.

- 주문에 의해 고압용 전자 트랩 (30kgf/㎠) 도 부착 가능합니다. (OPTION)

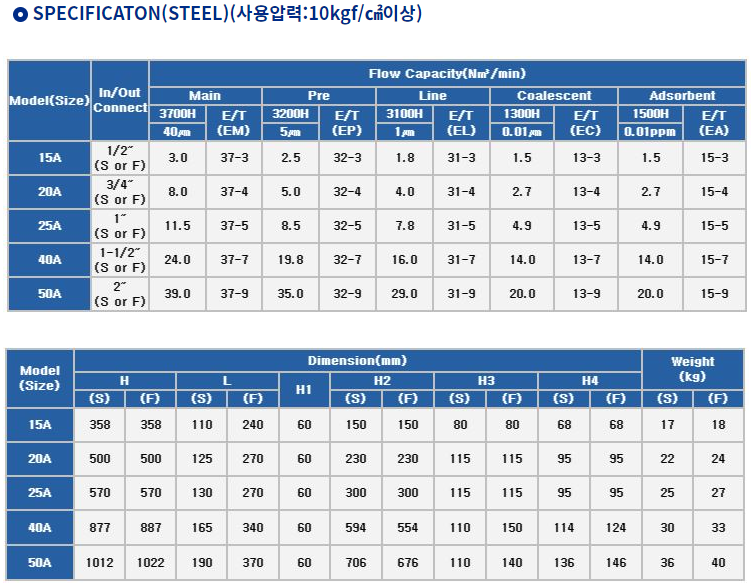

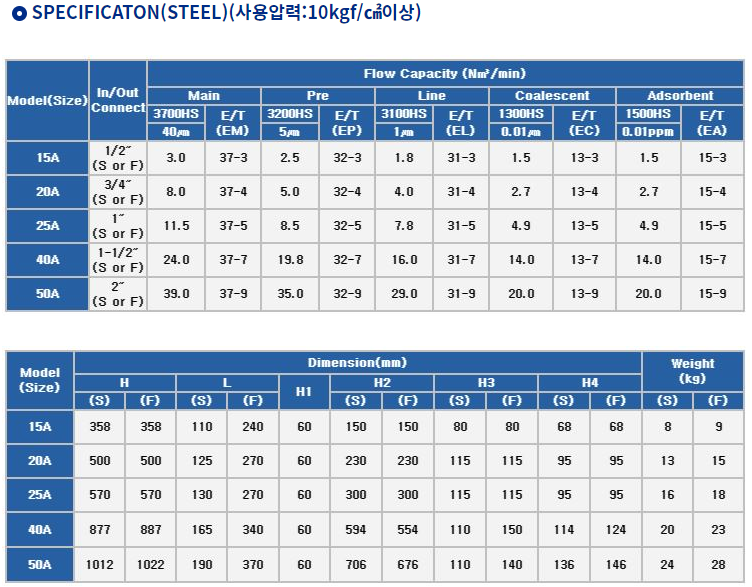

- SPECIFICATION (STEEL) (사용압력 : 10kgf/㎠ 이상)

- (S) : SCREW TYPE, (F) : FLANGE TYPE, E/T : ELEMENT

- 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

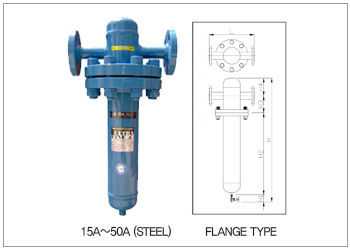

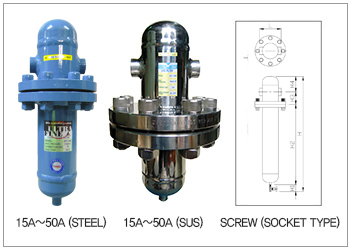

- 15A ~ 50A까지 SCREW(SOCKET)TYPE이 기본 사양이며, 주문에 의해 FLANGE TYPE도 공급이 가능합니다.(OPTION)

- 모델명: MAIN FILTER-UMF, PRE FILTER-UPF, LINE FILTER-ULF, COALESCENT FILTER-UCF,ADSORBENT FILTER-UAF

- 모델선정방법: 모델명+모델번호+SIZE, 예)Coalescent Filter이고 In/Out Connect가 1″,0.01㎛일 때:UCF-1300H-25A

- (S) : SCREW TYPE (F) : FLANGE TYPE, E/T : ELEMENT

- 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

- 15A-50A까지 SCREW(SOCKET)TYPE이 기본 사양이며, 주문에 의해 FLANGE TYPE도 공급이 가능합니다.(OPTION)

- 외부 버핑은 기본 사양이며, 내부 버핑 및 내부 전해연마는 OPTION입니다.

- SUS Filter로 제작 시 체결되어 있는 Element의 Bolt 및 Nut도 SUS입니다.

- 기본 재질은 STS304이며, 주문에 의해 다른 SUS 재질로도 제작이 가능합니다. (STS316 등)

- 모델명: Main Filter-UMF, Pre Filter-UPF, Line Filter-ULF,Coalescent Filter-UCF,Adsorbent Filter-UAF

- 모델선정방법: 모델명+모델번호+SIZE, 예)Adsorbentt Filter이고 In/Out Connect가 3/4″,0.01㎛일 때:UAF-1500HS-20A

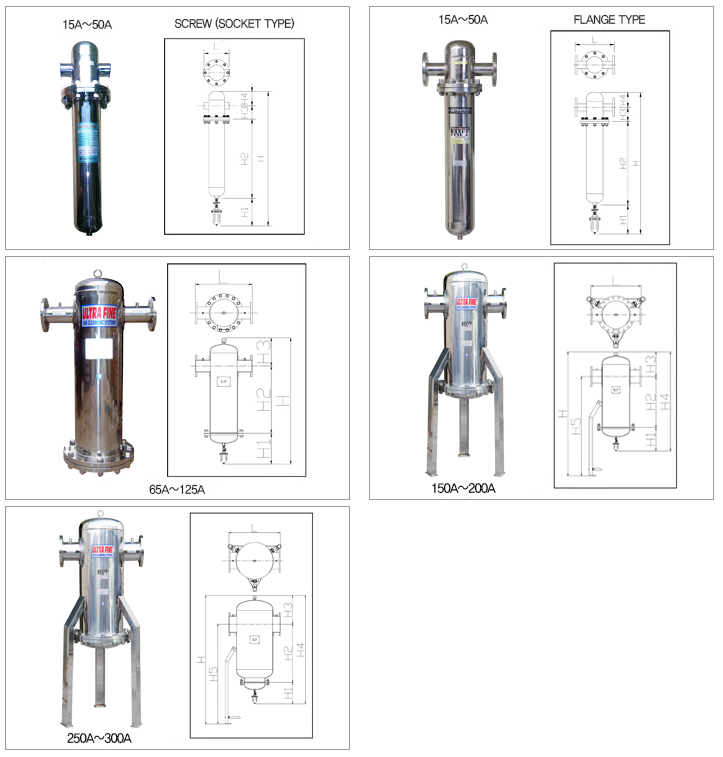

▷ 스테인레스

- (S) : SCREW TYPE (F) : FLANGE TYPE, E/T : ELEMENT

- SCREW TYPE 또는 FLANGE TYPE 으로 제작 가능합니다. (15A~50A)

- 여과 공기 유량 (N㎥/min)은 1차측 압력 7kgf/㎠ 일 때의 최대 유량 이므로 선정 시 압력 강화를 고려하여야 합니다.

- 압력 강화 : MAIN FILTER, PRE FILTER - 0.3kgf/㎠, LINE FILTER, COALESCENT FILTER, ADSORBENT FILTER – 0.2 ~ 0.4kgf/㎠

- MODEL : 65A 부터는 한국 산업 안전 관리 공단 (KOSHA)의 설계 및 성능 검사 대상 품목입니다. (필터 직경 : 6 inch 이상)

- SUPPORT(다리)는 150A 이상 적용됩니다. (65A~125A는 옵션)

- 외부 버핑 및 산세척은 기본 사양이며, 내부 버핑 및 내부 전해연마는 OPTION입니다.

- SUS FILTER로 제작 시 체결되어 있는 ELEMENT의 BOLT 및 NUT도 SUS입니다.

- 기본 재질은 STS304이며, 주문에 의해 다른 SUS 재질로도 제작이 가능합니다. (STS316 등)

- 차압계 (Differential Pressure Gauge) 및 안전변 (Safety Valve)은 옵션입니다.

- 모델명: Main Filter-UMF, Pre Filter-UPF, Line Filter-ULF,Coalescent Filter-UCF,Adsorbent Filter-UAF

- 모델선정방법: 모델명+모델번호+SIZE, 예)Line Filter이고 In/Out Connect가 4″, 1㎛일 때:ULF-3100S-100A
