디스크 브레이크최종 수정 일자 : 2020-08-06 16:32:32

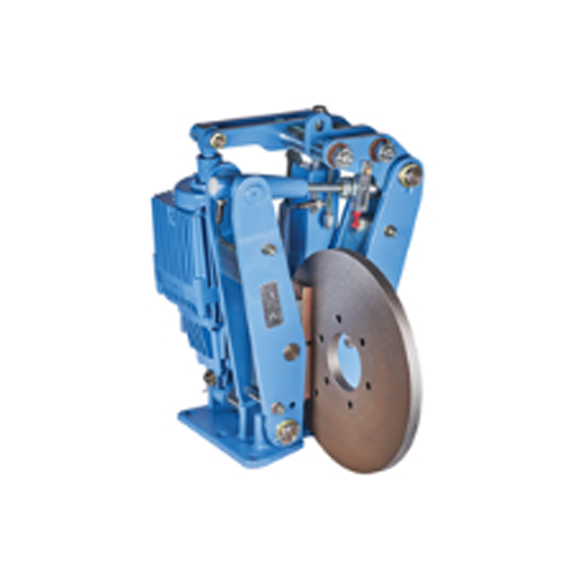

◆Thrustor Disc Brake (TB-TD)
Thrustor 작동식 디스크 제동기 TB-TD Type은 고속회전 또는 안정성과 신뢰성이 요구되는 각종
산업기기에서 부터 Container Crane에 이르기 까지 폭넓게 적용될 수 있습니다.
-표준사양
* 설치방법 : 바닥취부형
* 보호구조 : 방진, 방수형 (IP65)
* 입력전원 : AC 440 / 380 / 220V, 3Ø, 50 / 60Hz
* 전원변동 허용치
전압 : -15% ~ +10%
주파수 : ±5%로 합계 10%이내
* 최대사용회수 : 600회/시간
* 절연등급 : H 종
* 주위온도 : -15 ~ +40℃
* 색상 : Munsell No. 2.5BG 5/6
-선택사양
* 금속 소결 Pad
* 옥외 사용 시 Brake Cover
* Heavy Duty Type (주위온도 : 60℃ 이상, 72시간 이상 연속 사용)
-특징
(1) 좌, 우 갭(Gap) 조절장치
기존 Brake는 자동 Gap은 가능하였으나 좌,우 Gap은 자동 조절이 곤란하여 완벽한 자동 조절이 곤란 하였으나 좌, 우 Gap을 자동화 하여 하여완벽한 자동 조절이 가능한 구조로 제작 되었습니다.
(2) 금속 소결 Pad (Sintered Pad)
금속 소결 Pad를 적용하여 고속, 고온에 사용가능하며, 마모가 적어 안정된 제동효과와 긴 수명을(기존 Resin Mold Lining 대비 2배이상 보장 합니다.
(3) 고빈도 무누유 Thrustor 적용
시간당 600회의 동작이 가능한 최신의 Thrustor를 적용하여 Brake의 신뢰성을 극대화 시킵니다.
(4) 회전 마찰부위 무급유
브레이크 회전 운동 마찰부위(연결핀)에 무급유 메탈(Dry Metal)이 적용 되어있어 그리스 주입이 불필요하며 유지보수가 용이합니다.
(5) 수동 개방 장치
수동개방 동작부위에 Guide Roller가 장착되어 부드럽고 안정된 동작이가능하며 경량화 되어 손쉬운 조작이 가능하고, 상부 및 하부에
고정장치가 있어 동작중 소음이 발생치 않습니다.
(6) Brake Sensor
Brake on-off 동작 Sensor 및 Lining 마모 시 교체 Sensor 장착으로 Brake를 중간 정비없이 안정되게 사용이 가능합니다.

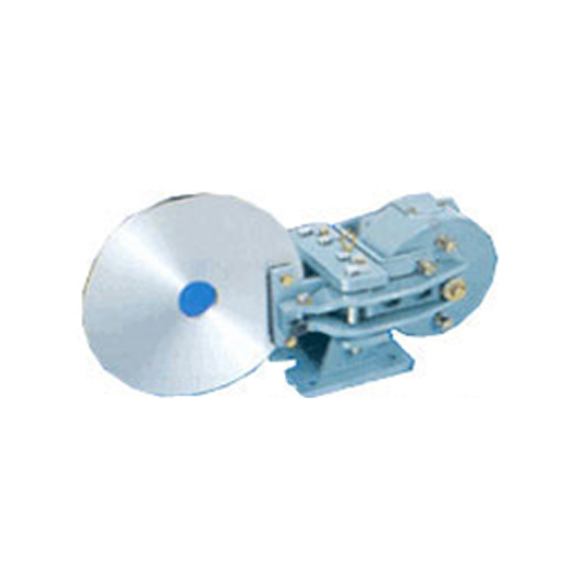

◆Clipper Brake (TB-CN)
이 제동기는 삼상 교류전자석을 응용한 디스크 Brake입니다.
짧은 동작거리의 획기적인 평형전자석을 응용한 TB-CN형은 소용량, 경부하에서 산업 분야의 각종 일반 부하까지 사용조건에 맞게 자유로이 선정할 수 있습니다.
소형, 경량이며 취급이 간단하므로 가장 경제적인 전자식 제동기 입니다.
-특징
1) 설치 및 보수가 간단합니다. 독창적이면서도 단순한 구조이므로 설치 및 보수가 아주 용이합니다.
(2) 동작이 빠르고 확실합니다. 교류전자석이므로 응답시간이 짧고 동작이 빠릅니다. 극심한 Inching에도 제동기가 확실하게 동작합니다.
(3) 동작 Torque의 조정이 간단합니다. 내장된 제동 스프링을 외부에 있는 조정 볼트하나로 제동 Torque를 100% - 50% 범위내에서
간단하게 조정할 수 있습니다.
(4) 전자석의 굉음이 없습니다. 전자석이 특수 구조로 울림음이 없습니다.
(5) Pad의 수명이 깁니다.
디스크의 냉각이 양호하여 고빈도의 사용에 견디며 Pad의 온도 상승이 낮아 마모가 적고, 작은 면적에 긴 수명을 갖고 있습니다.
(6) 소형으로 가격이 저렴합니다. 디스크 외경을 허용되는 한 크게 할 수 있으므로 Drum형 제동기보다 소형으로 할 수 있습니다.
(7) 범용 전동기에 그대로 취부가 가능합니다. 이미 설치된 전동기에 제동기를 취부하는경우 간단한 개조로 취부할 수 있습니다.
