오일 스러스터 드럼 브레이크최종 수정 일자 : 2020-08-06 16:22:08

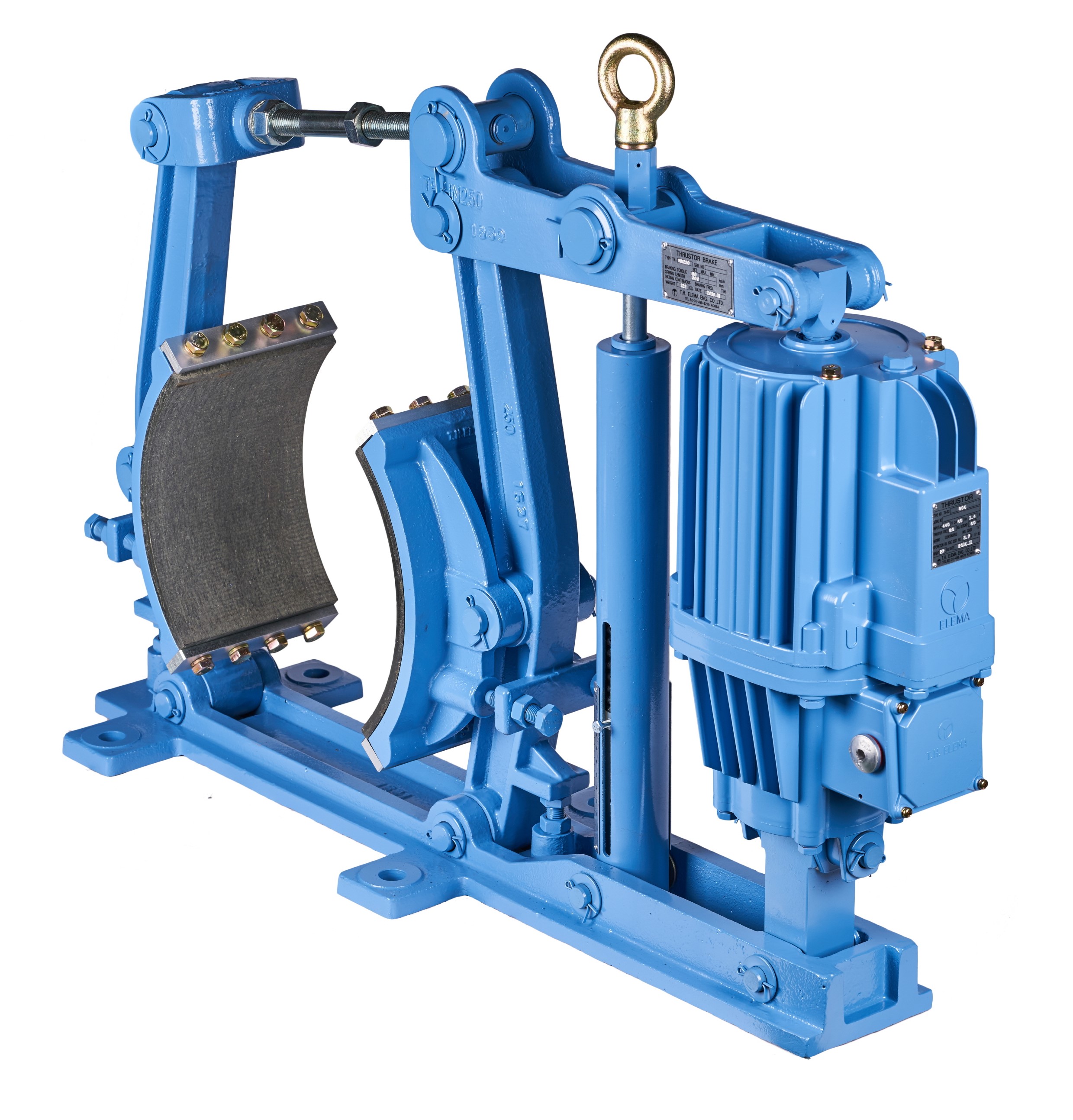

◆Drum Type Thrustor Brake (TB-HN)

이 Brake는 Crane 및 각종 기계설비의 주핼, 횡행 Motion에 주로 사용되는 Brake로써
Brake에 장착된 Thrustor가 기존의 Two Post Thrustor Type에서 최신형 One Post Thrustor Type으로
개발되어 Two Post Type Thrustor 및 기타 Thrustor의 단점이 완벽히 보완된 새로운 System의 Oil Type Thrustor Brake입니다.
또한 Thrustor의 Frame 구조를 알루미늄 다이캐스팅으로 제작하여 Thrustor 경량화(기존 대비 54%)와
정밀도, 그리고 열방산(기존 대비 3배 이상)효과를 최적화하였습니다.

-표준사양

* 보호구조 : 방진형 , 방수형 (IP65)

* 취부방식 : 바닥 취부형(±40°)

* 입력전원 : AC480 / 440 / 380 / 220V, 3Φ, 50 / 60Hz

* 허용 전원 변동

     전압    :  -15 ~ +10% 이내

     주파수 :  ±5% 이내

* 최대 사용 빈도 : 600회 / 시간

* 사용률 : 60%ED, 연속

* 절연등급 : H종

* 도장색 : Munsell No. 2.5PB 5/6

* Thrustor Oil : KSC 2301 전기 절연유 1종 4

-선택사양

* 자동 Gap 조절장치

* 수동 개방 장치

* Brake Cover : 옥외 취부 시 부착 가능

* Limit Switch 부착

* Conveyor용 적용 시 3일(72시간) 이상 연속 사용

* 제품은 별도 Option 제작 가능

-특징

(1) 완벽한 Oil 누유 차단

      상부 5단계, 하부 2단계의 Seal을 장착하였으며, Seal은 각 특성 별로 외부 Dust 및 내부 Dust Oil의 내부 압력 등 다양한 변수에 대한

      Sealing이 가능하도록 구성되었습니다.

(2) 높은 실효성 및 신뢰성

      연속적인 운전, 혹은 고빈도 사용 등 가혹한 조건에서도 안심하고 사용하실 수 있습니다.

      (동작 회수 : 600회/시간)

      보호 등급 : IP65

(3) 다양한 설치 조건 충족

      기존의 Thrustor는 Brake의 수평 설치 조건에서만 가능하였으나 신규 개발된 TB-HN Type Brake는 완전 밀봉 구조로 ±40℃에서도

      정상적인 동작이 가능합니다.

(4) 경량화

      Thrustor 재질을 알루미늄 다이캐스팅으로 제작하여 기존 Thrustor의 무게보다 최대 54% 경량화하였으며 열전도율이 일반 Steel의3배 이상으로 고빈도 사용 시에도 표면온도가 60℃ 이하로 유지됩니다 .

      Brake Frame 재질 또한 고급주물(닥타일 주물)로 미려한 외관과 작고 가벼운 구조로 제작되었습니다.

(5) 구조

      Brake에 장착된 신제품 One Post Thrustor는 Cylinder Part와 Motor Part로 구분되어 Bolt 4개 분해 시 Motor와 Cylinder가

      분리되어 정비가 쉽고 간단하며, 소형의 견고한 구조로 제작되어 불량의 원인을 최소화하였습니다.

      Thrustor 하부의 취부 Part가 조립구조로 구성되어 있어 Thrustor의 T.B Box를 원하는 위치로의 변경이 용이하여 Crane의 배선 Line에

      맞추어 쉽게 회전이 가능합니다.

(6) 하강 시간 조정장치

      Thrustor의 동작 시간이 0.3 sec~6 sec까지 조정이 가능하며, 급제동이 필요한 Hoisting Motion과 완충 제동이 필요한 주,횡행 Motion에서

      모두 사용이 가능합니다. 동작 시간 6 sec 이상도 주문 시 Option으로 제작이 가능합니다.

(7) Oil의 무 오염

      Thrustor의 내부구조가 특수 코팅으로 제작되어있어 Thrustor 동작 시 내부 오염의 원인을 제거하여 제품의 수명을 더욱 길게 연장하였습니다.

(8) 회전마찰 부위 무급유

      Brake의 각 운동마찰 부위(연결 Pin)가 무급유 메탈(Dry Metal)로 제작되어 있어 그리스 주입이 불필요하며 유지 보수가 용이합니다.

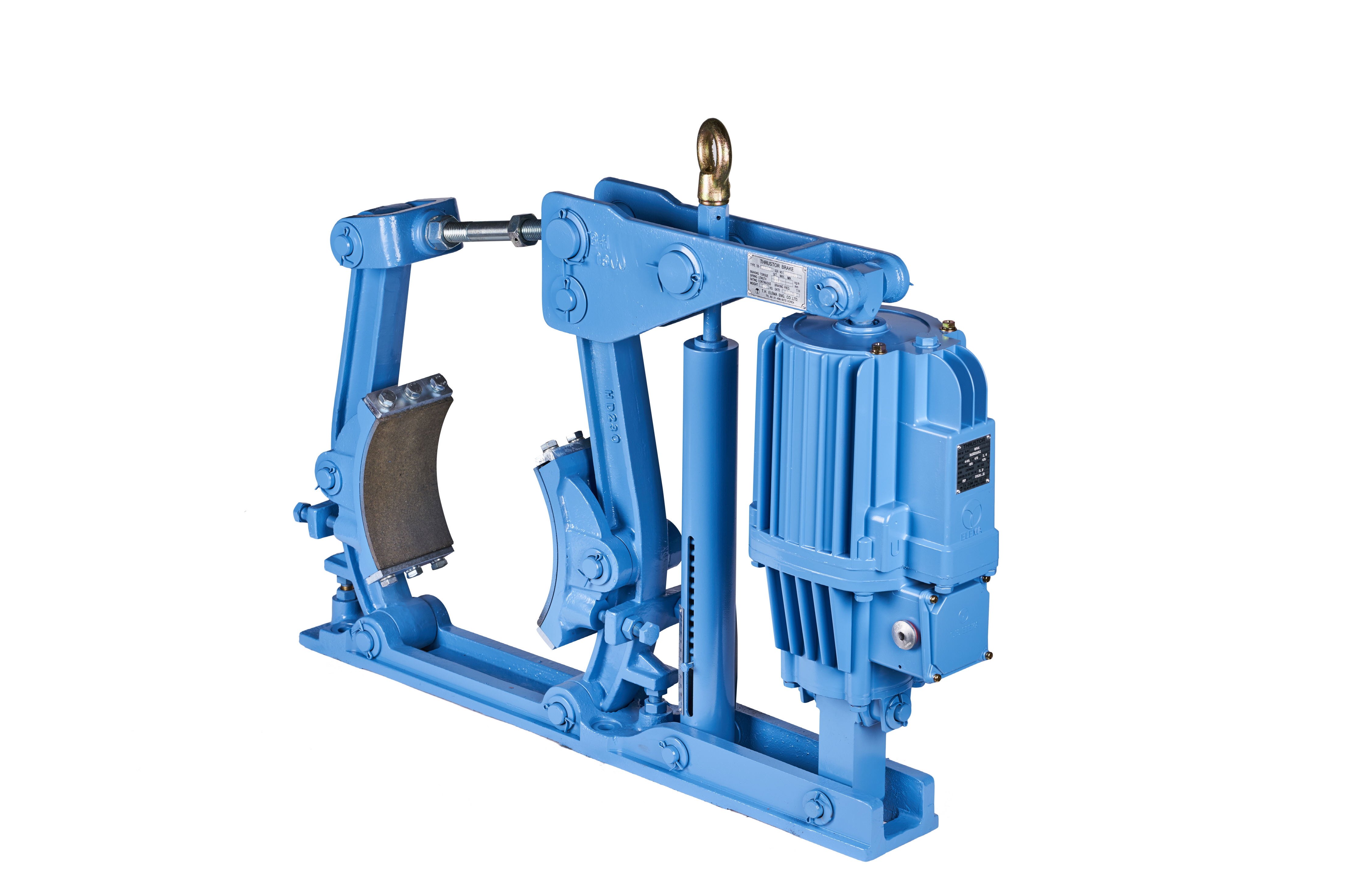

◆Eldro Type Thrustor brake (TB-HD)

이 제동기는 DIN규정에 의거 제작되어지는 Thrustor 제동기로 Lining을 쉽게 교환할 수 있는 구조로 설계되었으며
주로 Conveyor설비의 제동용으로 사용되어 집니다.

-표준사양

* 보호구조 : 방진형, 방수형 (IP65)

* 취부방식 : 바닥 취부형

* 입력전원 : AC480 / 440 / 380 / 220V, 3Φ, 50 / 60Hz

* 허용전원변동

    전압 : -15 ~ +10% 이내

    주파수 : ±5%이내

* 최대사용빈도 : 600회/시간

* 사용률 : 40%ED, 60%ED, Continuous

* 절연등급 : H종

* 도장색 : Munsell No. 2.5PB 5/6

* Thrustor Oil : KSC 2301 전기절연유 1종 4호

-선택사양

* 자동 GAP 조절장치

* Limit Switch 부착

* 수동개방장치

* Brake Cover : 옥외취부 시 부착가능
