철분제거장치최종 수정 일자 : 2020-08-05 10:07:18

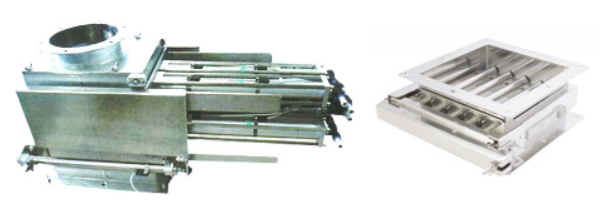

▣ 분체용 철분제거

식품이나 공업소재의 생산라인중에 설치하여 통과되는 분입체로부터 자성금속, SUS 마모분을 흡착,

제거합니다. Aif Cylinder를 사용하여 흡착된 철분, SUS마모분을 자력부에서 자동으로 제거하는 기능을

가지고 있습니다.

제품특징

(1) 고품격, 고품위Magenet

(2) 반자동, 완전자동 청소형

(3) 금속 검지기에서는 제거가 어려웠던 1㎜이하의 미철분의 제거가 가능합니다.

    마그넷 소재의 네오디뮴(Nd계 희토류)을 사용, 자력 특성으로서 1.2 T(12000 G) 이상의 영구자석을

    적용하고 있기 때문에 표면 SUS316(옵션) 스텐레스 커버의 표면에서도 9,000 G이상 10,000 G정도까지의

    표면 자속밀도가 확보되어 고흡착성을 발휘합니다.

- Magnet Filter 청소의 자동화 Type.

- Magnet Filter 청소의 무인화, 장기적 청소 실현

* 표준형:1~3단

* 특수형:4단 이상

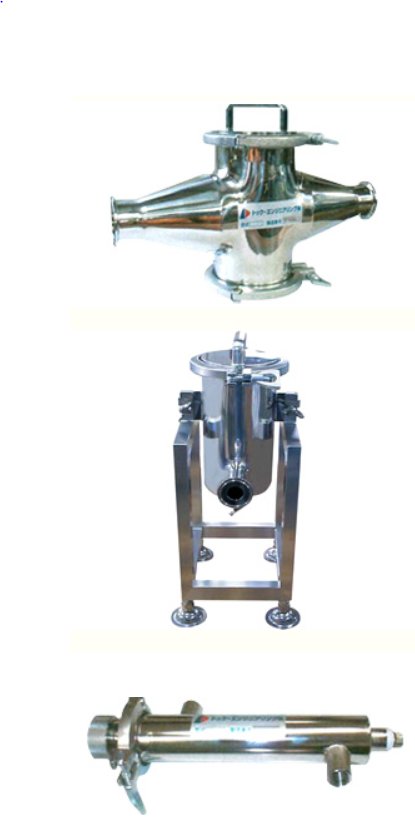

▣ 액체용 철분제거

1.

용도

점성액체식품과 점성화학품. 화장액 관계의 공정간 Sanitary Pipe에 설치하여 자성금속 및 SUS 마모분을 회수, 제거합니다.

특징

점성액체식품과 점성화학품. 화장액 관계의 공정간 Sanitary Pipe에 설치하여 자성금속 및 SUS 마모분을 회수, 제거합니다.

2.

용도

이동하여 사용이 가능하도록 설계된 장치로 주변 Tank 및 위생배관과 연결하여 쉽게 사용이 가능

3.

용도

유량이 30L/min정도인 경우(물과 같은 점도에

적합)

특징

(1) 관경 2S로 간단한 구조

(2) 완전밀폐형

(3) 표준협 및 고객 요망에 대응하는 제품도 제작

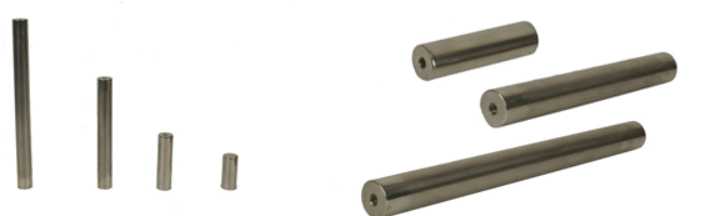

▣ 봉자석

식품 화학품 대응, 액체에서 분입체까지 고순도 철분제거장치로 식품, 화학품, 공업소개의 생산 라인 중

낙하부에 설치하여, 통과 중 분입체로부터 자성금속, SUS마모분을 회수, 제거할 수 있습니다.

최근 식품가공 및 처리공정에서 이물질제거와 순도향상이 급격히 요구되고 안전요구지향은 매우 중요한 요인으로 되었습니다.

▣ 판자석

- 콘베어벨트 위에 설치하여 사용
- 화학공업, 약품공업, 각종 분체공업 원료 중에서 철편, 철분 등의 자성물을 흡착 분리시킴
- 부착이 간단
- 규격은 주문제작

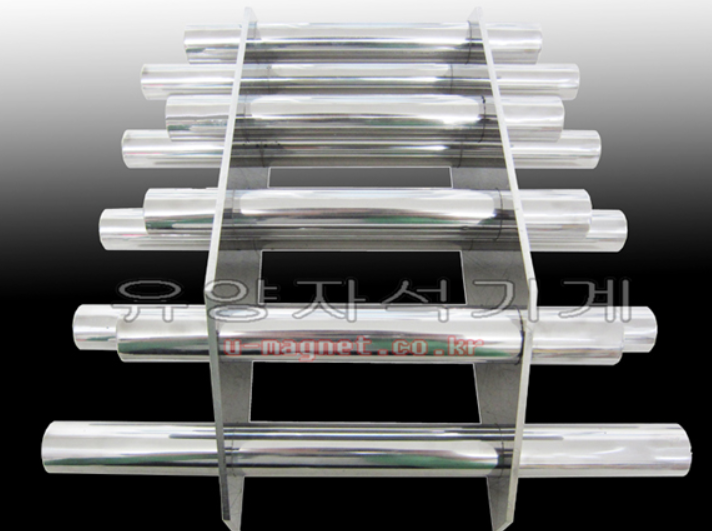

▣ 격자 마그네트

특징

본 SERIES 마그넷은, 연절삭기계, 방전가공기, 와이어 컷기들의 가공 유조내에 잠그고 붐비는 것만으로 미세한 철분을 흡착해 절삭유를 항상 청유 상태로 유지하게 합니다.

복수라인의 연결도 가능하므로 넓은 가공 유조에서도 틈새 없게 배치가 가능합니다.

구조가 이중관방식이 되어 있으므로 제철 후의 청소도 간단합니다.

액체에서 분체까지 적용 범위가 넓고 매우 간단하게 사용할 수 있습니다.

▣ 호퍼용 마그네트(Hopper magnet)

- 플라스틱분체, 제분, 제면, 사료, 식품공업,

   화학공업에 적용

- 원료의 순도 향상

- Hopper에 직접설치 용이

▣ 로라형 고자력 마그네트(Roller Magnet)

고자력 ROLLER형 마그네트로 컨베어벨트 종동부에 고정하여 사용이 가능한 구조로 고자력에 의한 미세 철분등을 흡착.

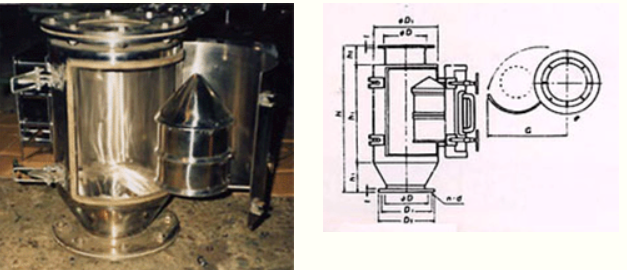

▣ 스파우트자석(Spout magnet)

- 비자성 파우더나 분말 원료의 흐름으로부터 철조각을 제거
- 수직으로 떨어지는 원료중 철분제거에 적합
- 외각 Case는 ALL SUS 304
- 청소가 용이하도록 설계
- 초강력 자석의 채택으로 원료의 순도 보장

▣ 자석로라, 풀리(Magnetic Roller & Pulley)

- 주로 벨트 콘베어의 헤드 풀리로 사용되며 그림과 같이 조절이 가능한 삼각 분리대를 설치하여 사용합니다.

- 삼각 분리대의 위치는 원료 및 자성물의 특별한 사항(중량, 크기등)을 고려해야 합니다.

  용도

식품, 화학, 약품, 제철, 현공업등 기타 각종산업의 원료중에서 자성물의 선별 및 강재, 강판, 강관의 반송용으로도 사용됩니다.

  특징

- 자석의 자력을 조절할 수 있는 전자석 풀리와 영구자석 풀리 2종이 있습니다.

- 벨트 콘베어 끝부분 자체를 마그네트로 사용하기 때문에 연속적으로 선별할 수 있습니다.

- 자석 간격이 깊고 강력한 자력을 발생시킬 수 있도록 되어 있기 때문에 비교적 크고 작은 철편을 제거할 수

   있습니다.

- 전자석 풀리의 전기 공급방식은 슬립 링 방식입니다.

- 영구자석 풀리는 강력한 영구자석을 사용하였으며 구조 및 설치가 간단합니다.

▣ 드럼세파레타(Drum separator)

- 원료 중에서 철편, 볼트 등을 자동적으로 제거, 회수 처리능력이
   크고 강자력 타입
- 반원의 ..은 고정이며 외부의 보조 Sus 로라만 회전
- 광업, 요업, 화학, 식품공업, 사료공업의 분립체 원료 중 철분
   제거에 주로 사용
- 처리양(M3/hr)=처리중량(ton/h) 원료의 겉보기 비중

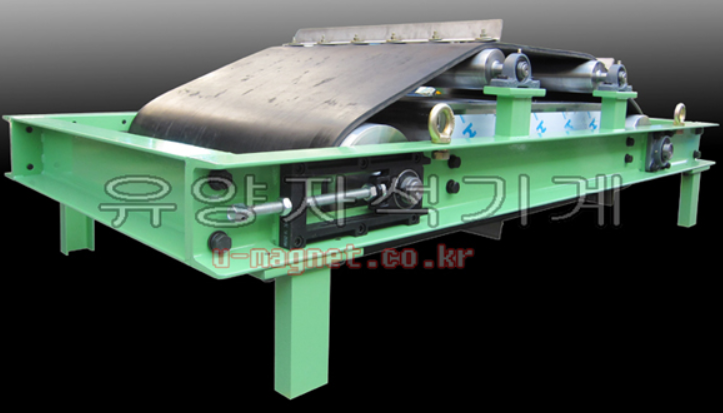

▣ 자식 써스펜디드 자력선별기

( Suspended Permanent Magnetic Separator )

용도

콘베어 벨트상의 반송물에 함유되어 있는 철괴,철편이나 작업자의 미수로 혼합된 기계부속, 페기 철재류 등의 자성물을 강력한 자력으로 자동 선별 제거하거나 회수하는데 적용된다.

적용분야

생활쓰레기,산업페기물,목재 분쇄물,소각장,적환장 및 자원재활센타 등으로 시멘트, 석탄, 비철, 제강, 열병합 발전설비, 식품, 약품, 모래, 유리, 골재, 석산, 세라믹, 광물, 광석, 사료, 화학, 펄프, 제지등의 각종 원료중에서 자성물의 제조업.

특징

- 강력한 영구자석을 사용함으로 전원이 필요치 않다.

- 견고하고 단순한 구조로 보수및 사용이 편리하다.

- 내후성 구조이기 때문에 실외의 개설, 콘베어에 간단히 설치 가능하다.
