아성프랜트(주)

그 외 기타 특수 목적용 기계 제조업02-2682-4713

제조사 정보 보기 제조사 다른제품 보기

공유하기

온도조절기최종 수정 일자 : 2020-08-05 09:47:37

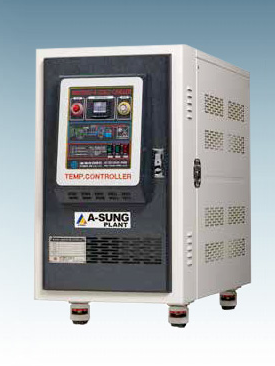

■ Water Temperature Controller온수용온도조절기

Feature

기능에 의한 비례 제어 방식의 (P.I.D) 정확한 온도 콘트롤 시스템입니다.
이상부위 표시 기능 및 경보 시스템이 부착되어 있습니다.
고정밀도의 온도 조절 제어가 가능합니다.(편차 △T±0.5℃~0.8℃)
콤팩트한 사이즈에 비해 풍부한 토출량 및 토출압력을 제공합니다

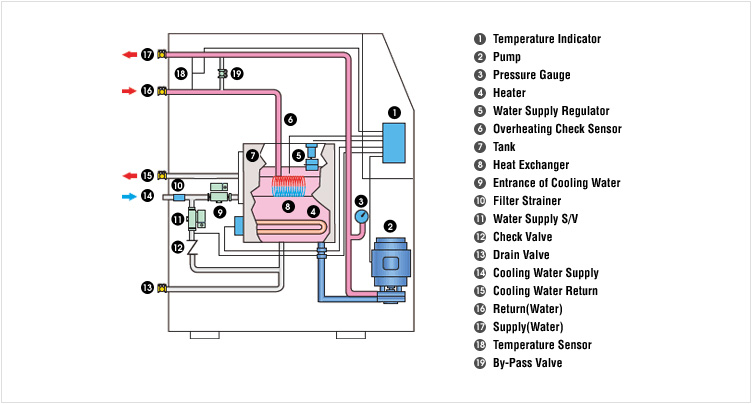

계통도

계통도

Standard Specification

온수용 표준사양 (90℃용)
구분			AS-10LW	AS-20LW	AS-40LW	AS-60LW	AS-80LW	AS-100LW
매체			청수
펌프 60/50Hz	용량	kW(HP)	0.25(1/3)	0.37(1/2)	0.55(0.75)	0.75(1)	1.25(1.67)	1.25(1.67)
	최대양정	m	30
	최대유량	ℓ/min	10	20	40	60	80	100
온도제어			PID 제어
히터용량		kW	2	3	5	8	10	13
냉각방식			간접냉각
배관경	매체 관경		15A	20A	25A	25A	32A	32A
배관경	냉각수 관경		6A	15A	15A	15A	15A	15A
전원 전압			AC 3PH 220V, 380V±10%×60Hz/50Hz
경보장치			과열방지기 / 매체부족 / 펌프과부하 / 히터단락 / 역상
외형치수	L×W×H	mm	500×350×500	570×400×700	670×420×570	700×400×700	800×500×750	800×500×750
총소비전력		kW	2.25	3.37	5.55	8.75	11.25	14.25

온수용 표준사양 (140℃용)
구분			AS-20LW/20LO	AS-40LW/40LO	AS-60LW/60LO	AS-80LW/80LO	AS-100LW/100LO
매체			Water & Oil
펌프 60/50Hz	용량	kW(HP)	0.33(0.45)	0.75(1)	1.1(1.5)	1.5(2)	1.5(2)
	최대양정	m	30
	최대유량	ℓ/min	20	40	60	80	100
온도제어			PID 제어
히터용량		kW	4	8	12	16	20
냉각방식			간접냉각
배관경	매체 관경		20A	25A	25A	32A	32A
배관경	냉각수 관경		15A	15A	15A	15A	15A
전원 전압			AC 3PH 220V, 380V±10%×60Hz/50Hz
경보장치			과열방지기 / 매체부족 / 펌프과부하 / 히터단락 / 역상
외형치수	L×W×H	mm	570×400×700	570×400×700	700×400×700	800×500×750	800×500×750
총소비전력		kW	4.33	8.75	13.1	17.5	21.5

본 제품은 기술개발에 따라 예고없이 변경될 수 있습니다.
상기 제품외에 특수 사양에 의한 제품도 주문 생산합니다.

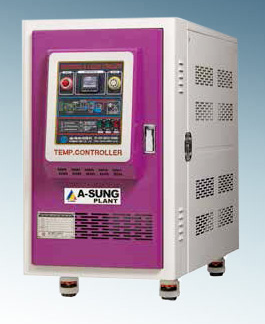

■ Oil Temperature Controller오일용온도조절기

Feature

기능에 의한 비례 제어 방식의 (P.I.D) 정확한 온도 콘트롤 시스템입니다.
이상부위 표시 기능 및 경보 시스템이 부착되어 있습니다.

계통도

계통도

Standard Specification

오일용 표준사양 (200℃용)
구분			ASO-20LH	ASO-40LH	ASO-60LH	ASO-80LH	ASO-100LH
매체			열매체유 (K-2120#)
펌프 60/50Hz	용량	kW(HP)	0.33(0.45)	0.75(1)	1.1(1.5)	1.5(2)	1.5(2)
	최대양정	m	30
	최대유량	ℓ/min	20	40	60	80	100
온도제어			PID 제어
히터용량		kW	4	12	17	22	28
냉각방식			간접냉각
배관경	매체 관경		20A	25A	25A	32A	32A
배관경	냉각수 관경		15A	15A	15A	15A	15A
전원 전압			AC 3PH 220V, 380V±10%×60Hz/50Hz
경보장치			과열방지기 / 매체부족 / 펌프과부하 / 히터단락 / 역상
외형치수	L×W×H	mm	745×400×600	745×400×600	750×500×770	1500×500×1700	1500×500×1700
총소비전력		kW	4.33	12.75	18.1	23.5	29.5

오일용 표준사양 (300℃용)
구분			ASO-30LHH	ASO-60LHH	ASO-100LHH	ASO-150LHH
매체			열매체유 (K-2120#)
펌프 60/50Hz	용량	kW(HP)	1.1(1.5)	2.2(3)	3(4)	4(5)
	최대양정	m	30
	최대유량	ℓ/min	30	60	100	150
온도제어			PID 제어
히터용량		kW	13	25	42	63
냉각방식			간접냉각
배관경	매체 관경		20A	25A	32A	32A
배관경	냉각수 관경		15A	15A	15A	15A
전원 전압			AC 3PH 220V, 380V, 440V±10%×60Hz/50Hz
경보장치			과열방지기 / 매체부족 / 펌프과부하 / 히터단락 / 역상
외형치수	L×W×H	mm	825×430×780	750×450×770	1000×800×1200	1500×800×1700
총소비전력		kW	14.1	27.2	45	67

본 제품은 기술개발에 따라 예고없이 변경될 수 있습니다.
상기 제품외에 특수 사양에 의한 제품도 주문 생산합니다.
