냉각기최종 수정 일자 : 2020-08-05 09:43:15

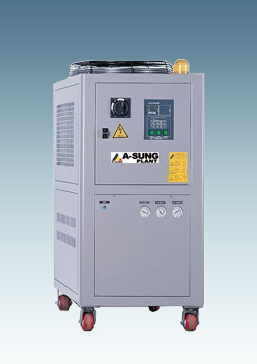

■ AIR COOLED TYPE CHILLER SERIES공냉식자동냉각기
Feature
일체형
- 작은 공간에서도 설치가 가능하며 바퀴로 쉽게 이동할 수 있는 콤팩트형 입니다.
- 운전 유무를 쉽게 식별할 수 있도록 구동 부위에 램프를 설치하였으며 이상시 적색램프가 켜지며 상부에 비상등이 켜집니다.
- 플라스틱 사출성형에서의 높은 생산성, 고품질과 안정성 및 정밀 온도제어 재현성 실현하였습니다.
- 고효율 냉각능력 극대화, 우수한 내구성, 다양한 용량제어 구축하였습니다.
분리형
- 하절기 작업장 온도 상승에 의한 불쾌한 작업 조건을 완전히 해소시킨 획기적인 냉각시스템입니다.
- 불합리한 작업장 조건으로 생산량이 저하될 때 사용합니다.
- 이형제 및 이물질로 인해 작업장 및 생산 조건이 맞지 않을 때 사용합니다.
- 콤팩트형으로 어떠한 현장에도 설치가 가능합니다.
- 냉각기 운전상태표시, 고장원인 자기진단기능, 경보기능 및 비상등 운전조작 간단 합니다.
- 실외기 별도 사항

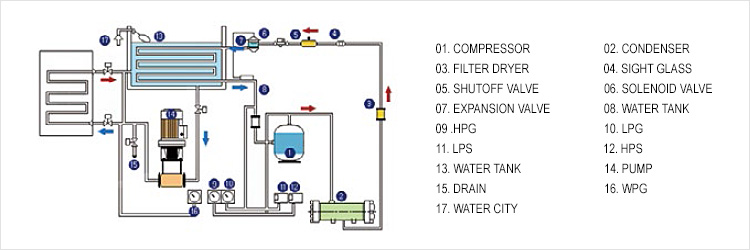

계통도
Standard Specification
구분 형태 압축기 정격출력
HP(kw)순환펌프
(kw)냉각능력
(kcal/hr)외형치수
L×W×H(mm)중량
(kg)AC-3A 일체형 3 (2.2) 0.4 8100 900×600×1210 350 AC-5A 5 (3.75) 0.75 13500 950×650×1210 450 AC-7.5A 7.5 (5.5) 1.5 20250 1000×750×1410 680 AC-10A 10 (7.5) 1.5 27000 1050×800×1310 860 구분 형태 압축기 정격출력
HP(kw)순환펌프
(kw)냉각능력
(kcal/hr)외형치수
L×W×H(mm)중량
(kg)AC-3AS 분리형 3 (2.2) 0.4 8100 750×300×1000 300 AC-5AS 5 (3.75) 0.75 13500 750×350×1100 400 AC-7.5AS 7.5 (5.5) 1.5 18750 900×450×1250 660 AC-10AS 10 (7.5) 1.5 25000 1050×750×1350 910 AC-15AS 15 (11.25) 1.5 37500 1050×750×1350 1000 AC-20AS 20 (15) 1.5 50000 1500×900×1400 1400 AC-30AS 30 (22) 3 75000 1500×900×1600 1600 AC-40AS 40 (30) 3 100000 1500×900×1600 1700 - 본 제품의 사양은 품질개선으로 변경될 수 있습니다.
■ Water Cooled Type Chiller Series수냉식자동냉각기
Feature
- 수냉식의 장점을 최대한 발휘하는 정밀 설계를 실현했습니다.
- 소음이 적어 쾌적한 작업환경에서 최대의 효과를 얻을 수 있습니다.
- 공냉식에 비해 약10% 이상의 냉각효능을 발휘합니다(냉각수가 양호할 때).
- 수냉식 타입에 적합한 각종 보호장치 및 안전장치를 설치하여 동파 및 압축기의 과열 등을 사전에 자동 점검하는 자기진단으로 안전 작동에 만전을 기하였습니다.
- 보수 점검이 용이한 구조로 제작되어 운전상태를 쉽게 알 수 있습니다.

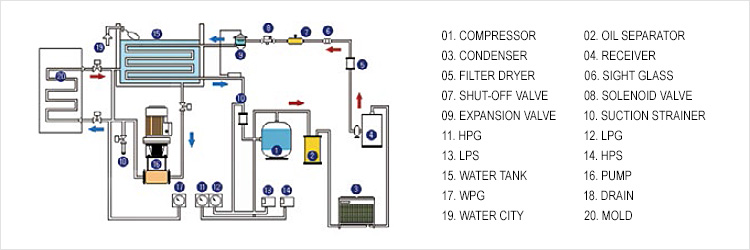

계통도
Standard Specification
| 구분 | 압축기용량 HP (kw) | 순환펌프용량 (kw) | 냉각능력 (kcal/hr) | 외형치수 L×W×H(mm) | 중량 (kg) | 연결배관 (mm) |
|---|---|---|---|---|---|---|
| AC-3W | 3 (2.2) | 0.4 | 8100 | 750×300×1000 | 300 | 25 |
| AC-5W | 5 (3.75) | 0.75 | 13500 | 750×350×1100 | 400 | 25 |
| AC-7.5W | 7.5 (5.5) | 1.5 | 20250 | 900×450×1250 | 660 | 32 |
| AC-10W | 10 (7.5) | 1.5 | 27000 | 1050×750×1350 | 910 | 40 |
| AC-15W | 15 (11.25) | 1.5 | 40500 | 1050×750×1350 | 1000 | 40 |
| AC-20W | 20 (15) | 1.5 | 54000 | 1500×900×1400 | 1400 | 65 |
| AC-30W | 30 (22) | 3 | 81000 | 1500×900×1600 | 1600 | 100 |
| AC-40W | 40 (30) | 3 | 108000 | 1500×900×1600 | 1700 | 128 |
- 본 제품의 사양은 품질개선으로 변경될 수 있습니다.
