REACTOR(반응기)최종 수정 일자 : 2020-08-04 15:52:16

■GREASE용 REACTOR

□REACTOR

반응장치는 반응물질을 반응에 적합한 환경, 즉 온도, 압력 등을 필요한 시기에 필요한 시간동안 유지 시켜 주는 장치로써 화학제품 생산에 핵심을 이루는 것이다.
반응장치는 조작방법,전열형식, 구조 등에 따라 여러 가지로 나눌 수 있는데 본사에서 제작하는 것은 반회분식 반응기에 속한다. 반회분식 반응기는 반응열의 제어와 반응물질의 농도를 조절 할 목적으로 반응물의 일부를 미리 장치 안에 넣고 여기에 다른 성분을 첨가하면서 교반과 반응을 진행한다.
이때 교반은 반응기 안의 반응물질의 정도 및 온도를 일정하게 유지하여 반응기 안에서의 열전달 계수를 늘려 주는데에 도움이 된다. 반응의 진행을 저해하는 생성물의 일부를 Vapor로 날려 배출하는 장치이다.

□CONDENSER

Tube Side Heating Exchanger의 일종으로 Shell안으로 Coolant가 투입되어 Tube 안의 Vapor로 부터 간헐적으로 열을 빼앗아 응축시키는 장치이다. 효과적인 열 교환을 이루기 위해서 Baffle을 설치한다.

□RECEVER TANK : DECANTER

비중차이가 있는 혼합물의 분리 장치로서 성분을 분리, 정제하는 조작은 같은 상이나 또는 서로 다른상 사이에서 물질 전달 조작은 기계적 분리 방법과 달리 증기압, 용해도, 밀도 등의 차이에서 이루어지므로 특별한 기계적 장치는 없다.

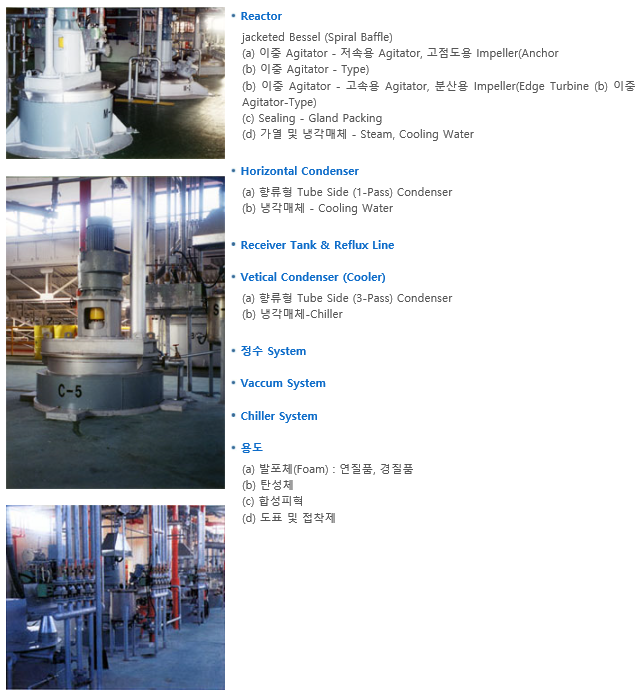

■폴리우레탄용 REACTOR

□Reactor
(a) Jacketed Vessel (Spiral Baffle)
(b) 고마력 Agitator, 고점도용 Impeller(Anchor+Paddle(4-blade)Type)
(c) Sealing - Gland Packing
(d) 가열 및 냉각매체 - Steam, Cooling Water

□Vertical Condenser (Cooler)
(a) 향류형 Tube Side(1-Pass) Condenser
(b) 냉각매체 - Cooling Water

□용도
(a) 발포체(Foam) : 연질품, 경질품
(b) 탄성체
(c) 합성피혁
(d) 도표 및 접착제


□REACTOR
반응장치는 반응물질을 반응에 적합한 환경, 즉 온도, 압력 등을 필요한 시기에 필요한 시간동안 유지 시켜 주는 장치로써 화학제품 생산에 핵심을 이루는 것이다.
반응장치는 조작방법,전열형식, 구조 등에 따라 여러 가지로 나눌 수 있는데 본사에서 제작하는 것은 반회분식 반응기에 속한다. 반회분식 반응기는 반응열의 제어와 반응물질의 농도를 조절 할 목적으로 반응물의 일부를 미리 장치 안에 넣고 여기에 다른 성분을 첨가하면서 교반과 반응을 진행한다.
이때 교반은 반응기 안의 반응물질의 정도 및 온도를 일정하게 유지하여 반응기 안에서의 열전달 계수를 늘려 주는데에 도움이 된다. 반응의 진행을 저해하는 생성물의 일부를 Vapor로 날려 배출하는 장치이다.


□CONDENSER
Tube Side Heating Exchanger의 일종으로 Shell안으로 Coolant가 투입되어 Tube 안의 Vapor로 부터 간헐적으로 열을 빼앗아 응축시키는 장치이다. 효과적인 열 교환을 이루기 위해서 Baffle을 설치한다.

□RECEVER TANK : DECANTER
비중차이가 있는 혼합물의 분리 장치로서 성분을 분리, 정제하는 조작은 같은 상이나 또는 서로 다른상 사이에서 물질 전달 조작은 기계적 분리 방법과 달리 증기압, 용해도, 밀도 등의 차이에서 이루어지므로 특별한 기계적 장치는 없다.

■실험용 반응기

□REACTOR

반응장치는 반응물질을 반응에 적합한 환경, 즉 온도, 압력 등을 필요한 시기에 필요한 시간동안 유지 시켜 주는 장치로써 화학제품 생산에 핵심을 이루는 것이다.
반응장치는 조작방법,전열형식, 구조 등에 따라 여러 가지로 나눌 수 있는데 본사에서 제작하는 것은 반회분식 반응기에 속한다. 반회분식 반응기는 반응열의 제어와 반응물질의 농도를 조절 할 목적으로 반응물의 일부를 미리 장치 안에 넣고 여기에 다른 성분을 첨가하면서 교반과 반응을 진행한다.
이때 교반은 반응기 안의 반응물질의 정도 및 온도를 일정하게 유지하여 반응기 안에서의 열전달 계수를 늘려 주는데에 도움이 된다. 반응의 진행을 저해하는 생성물의 일부를 Vapor로 날려 배출하는 장치이다.

□CONDENSER

Tube Side Heating Exchanger의 일종으로 Shell안으로 Coolant가 투입되어 Tube 안의 Vapor로 부터 간헐적으로 열을 빼앗아 응축시키는 장치이다. 효과적인 열 교환을 이루기 위해서 Baffle을 설치한다.

□RECEVER TANK : DECANTER

비중차이가 있는 혼합물의 분리 장치로서 성분을 분리, 정제하는 조작은 같은 상이나 또는 서로 다른상 사이에서 물질 전달 조작은 기계적 분리 방법과 달리 증기압, 용해도, 밀도 등의 차이에서 이루어지므로 특별한 기계적 장치는 없다.
