스크류너트최종 수정 일자 : 2020-08-03 13:41:52
스크류너트 [Screw Net]
●구조와 특징
스크류 너트 DCM형/DC형은 30도 사다리꼴나사의 규격에 준하여 제작되고 있다.
너트는 특수학금을 사용하여 정밀숫나사를 코어로 하여 다이캐스트 형성되어 있으므로
기계가공품과는 달리 정도의 불균일성이 적고 고정도로 내마모성이 뛰어난 축수이다.
조합된 스크류축은 전조 성형으로 표준화 되어있고 상시재고가 있으므로 1개라도 즉납이 가능하다.
그외 용도에 맞도록 절삭스크류축, 연삭스크류축도 제작하고 있으므로 정도를 고려하여 지정 바랍니다.

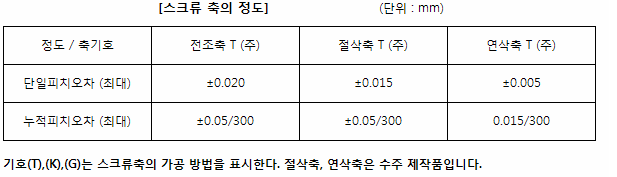

●정도규격

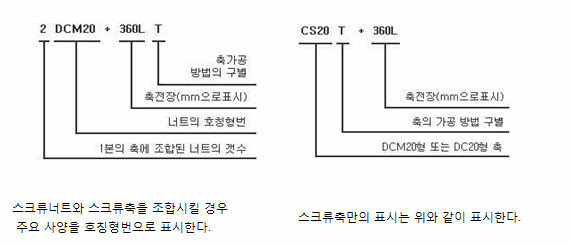

●호칭형번의 구성
●취부
권장취부방향
스크류 축을 이용하여 중량물을 상하이동 할 경우 만일 과부하, 충격등에 의해 스크류 너트가 파손이 되어도
이동물이 떨어지지 않도록 좌측 그림과 같은 취부 구멍자리에는 지지부가 있는 방향으로 취부하는것이 안전하다.
스크류너트의 선정계산
●개요

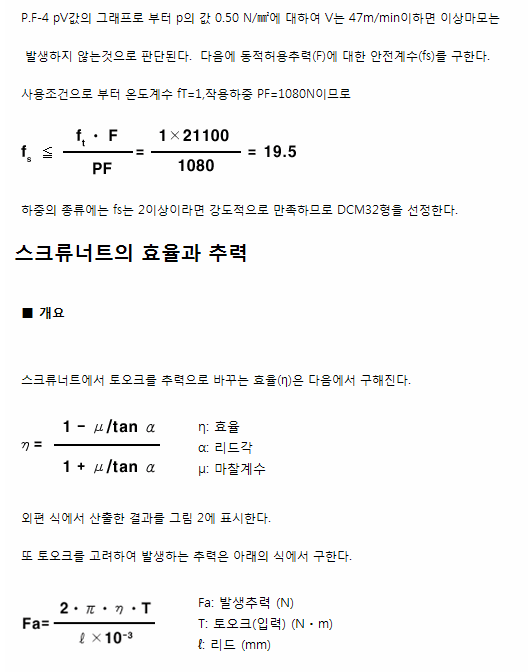

스크류너트의 선정의 기준으로서 동적 허용추력(F)와 pV치를 계산한다. 상세한 것은 P.F-4의 너트의 선정의 항목을 참고바랍니다.

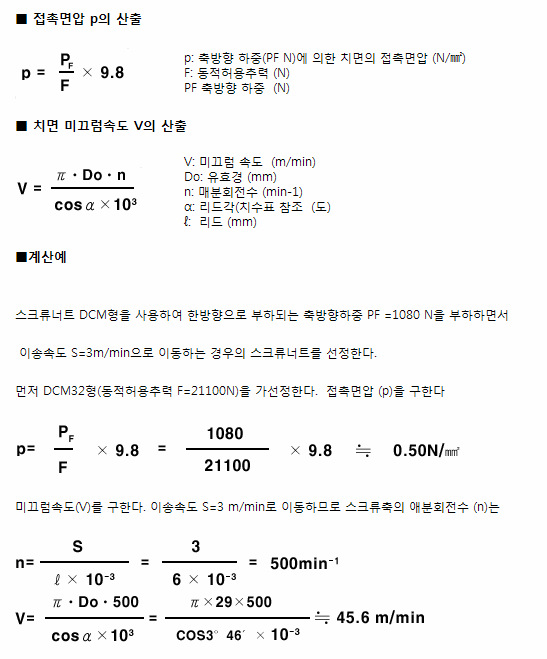

스크류 너트의 pV치를 결정하는데 필요한 p와 V는 다음과 같이 산출한다.
