LEVELLER 최종 수정 일자 : 2020-08-03 13:15:51

LEVELLER

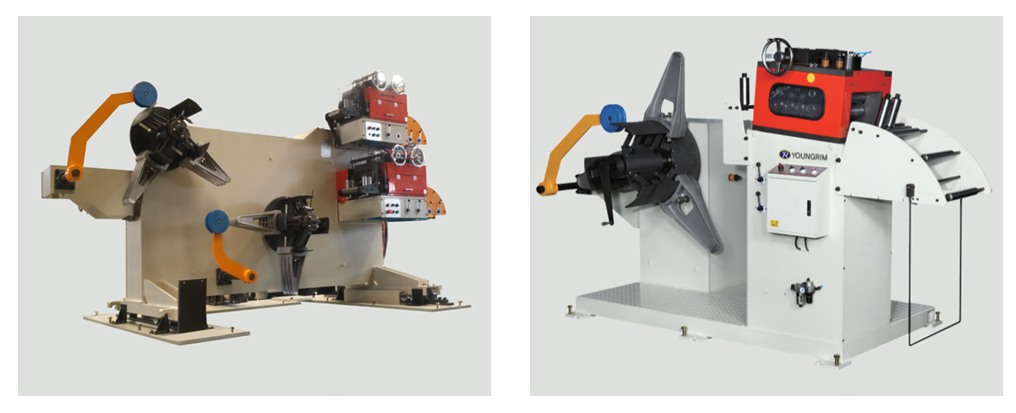

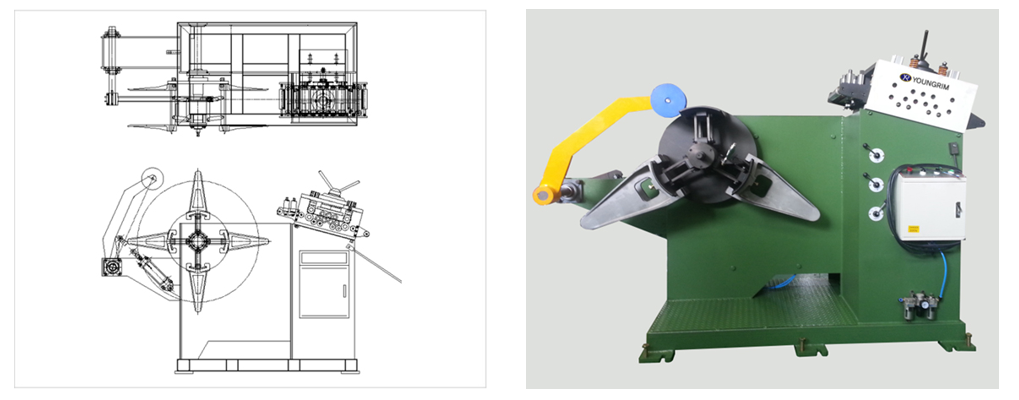

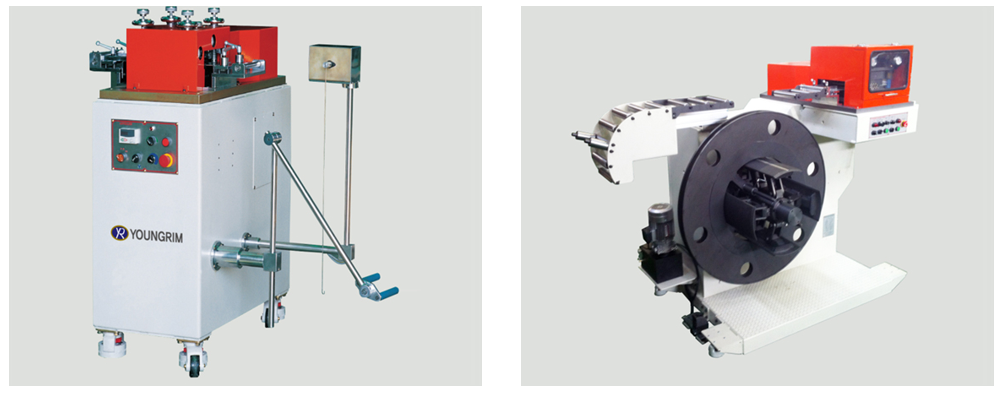

>UNCOIL LEVELLER

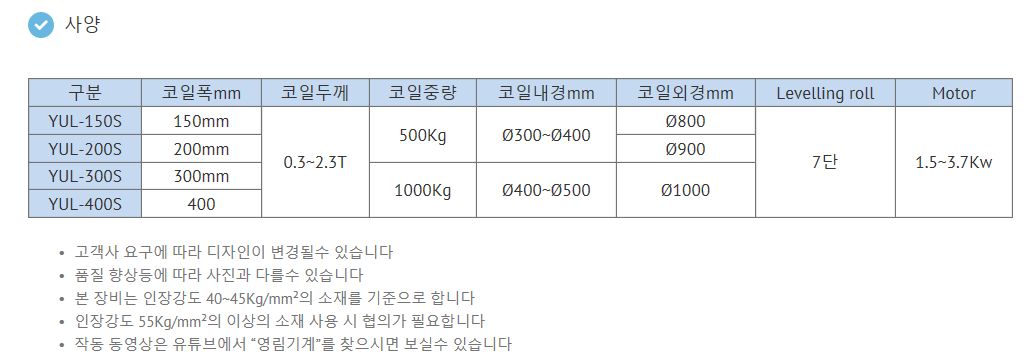

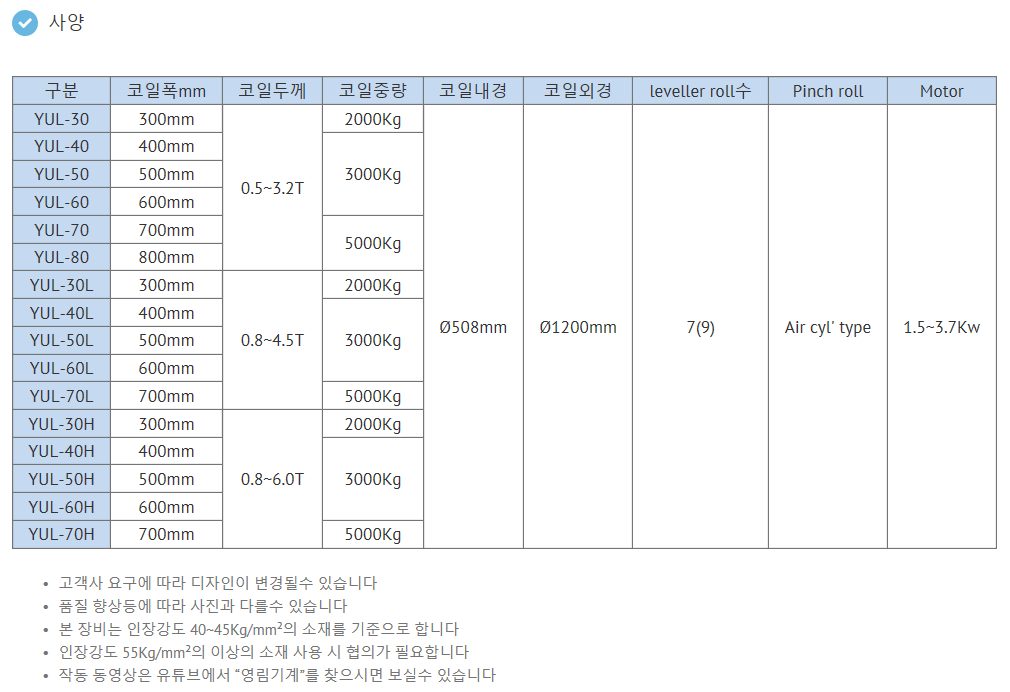

●YUL SERIES

기본사양(BASIC)
수동확축
7단 Leveling Roll
Coil Pusher
Coil Guide(A형 GUIDE)
Leveling및 Feeding 경질Cr도금
이송속도 20M/Min

●YUL SERIES (ECONO TYPE)

기본사양(BASIC)
수동확축
7단 Leveling Roll
Leveling및 Feeding 경질Cr도금
Coil Pusher
이송속도 20M/Min

선택사양(OPTION)
Inverter 구동
HYD’확축
Double Uncoiller
Touch형 Loop Control
9단 Roll
11단 Roll

특장점
Uncoiller와 Leveller 일체형으로 설치면적 최소화하였습니다
Leveling Roll의 압하량 조절은 수동식으로 전면 Indicator 수치만으로 간단하게 이루어집니다
설계시 3D 설계툴을 이용하여 사전에 응력해석을 함으로써 장비의 내구성 및 고강성을 유지할 수 있도록 하였습니다
고객사 맞춤 장비도 가능합니다

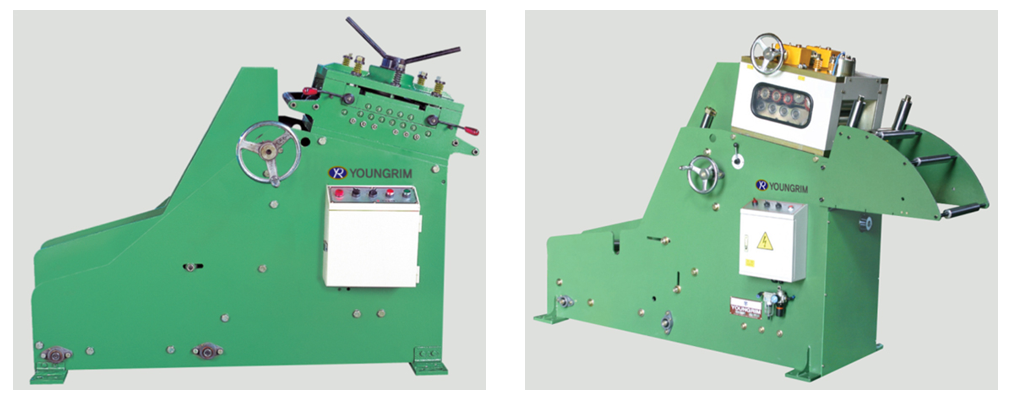

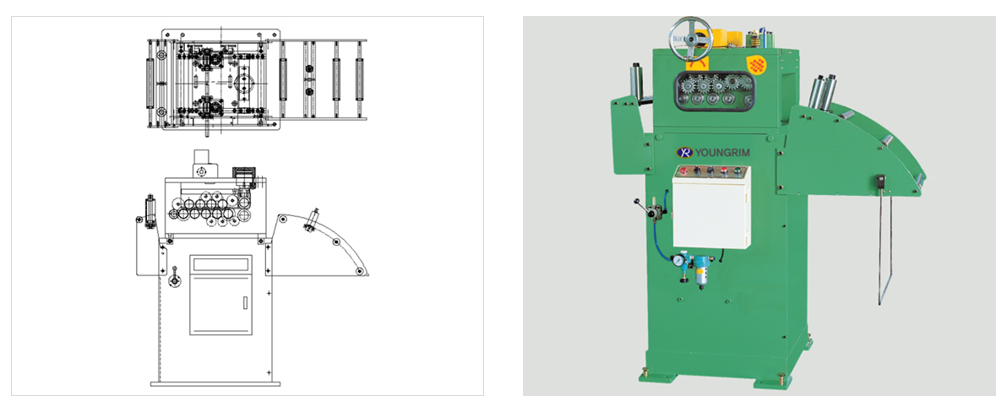

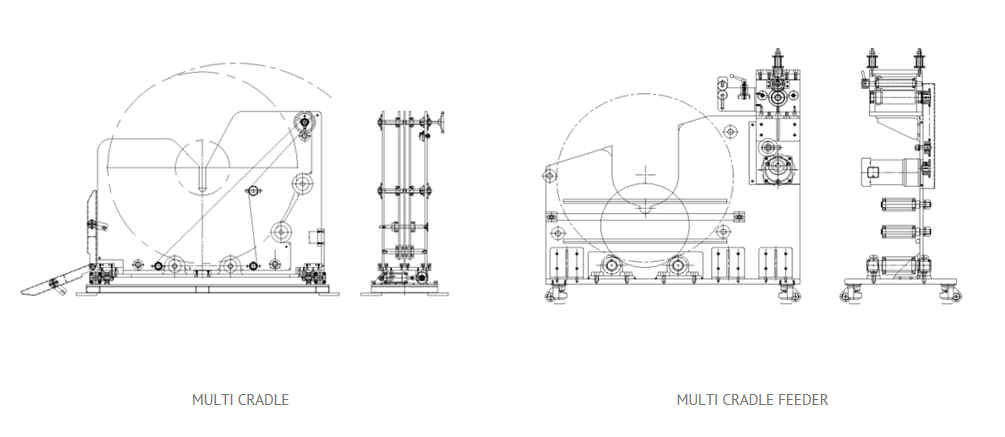

>CRADLE LEVELLER

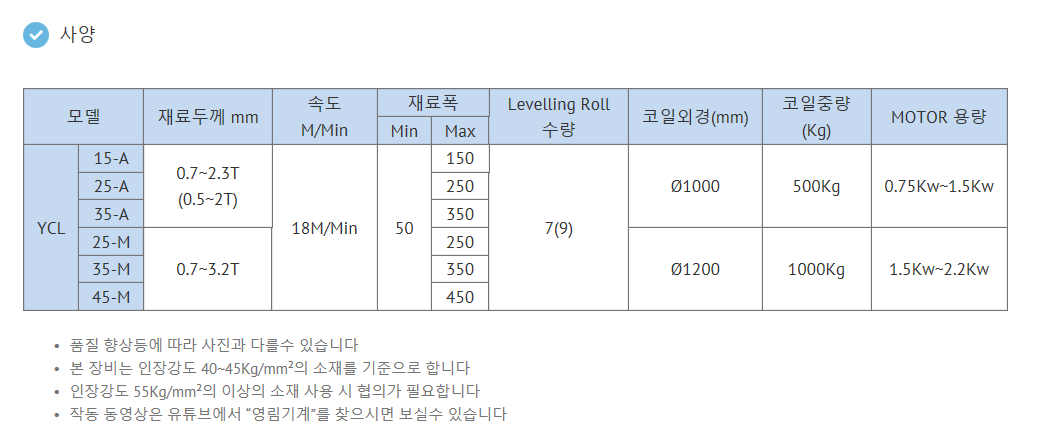

●YCL SERIES

기본사양(BASIC)
수동 폭 가이드
7단 Leveling Roll
Leveling및 Feeding 경질Cr도금

선택사양(OPTION)
9단 Leveling Roll
11단 Leveling Roll
외경 Ø1000이상 초과시 협의
Inverter 구동
고객사 맞춤장비

재료 적재 및 Levelling 기능이 한 Frame에 있어 사용이 편리합니다
Leveling Roll의 압하량 조절은 수동식으로 상단 조절 Bar를 이용하여 간단하게 이루어집니다
Press와 동조를 위하여 무단변속기를 사용하여 다양한 속도에 대응하며 조작이 편리하다
상하 Leveling Roll은 고정도 고장도를 유지하기 위하여 경질 Cr 도금하였습니다
M TYPE은 Pinch Roll 개폐방식이 Air Cylinder를 사용하여 조작이 편리합니다
설계시 3D 설계툴을 이용하여 사전에 응력해석을 함으로써 장비의 내구성 및 고강성을 유지할 수 있도록 하였습니다

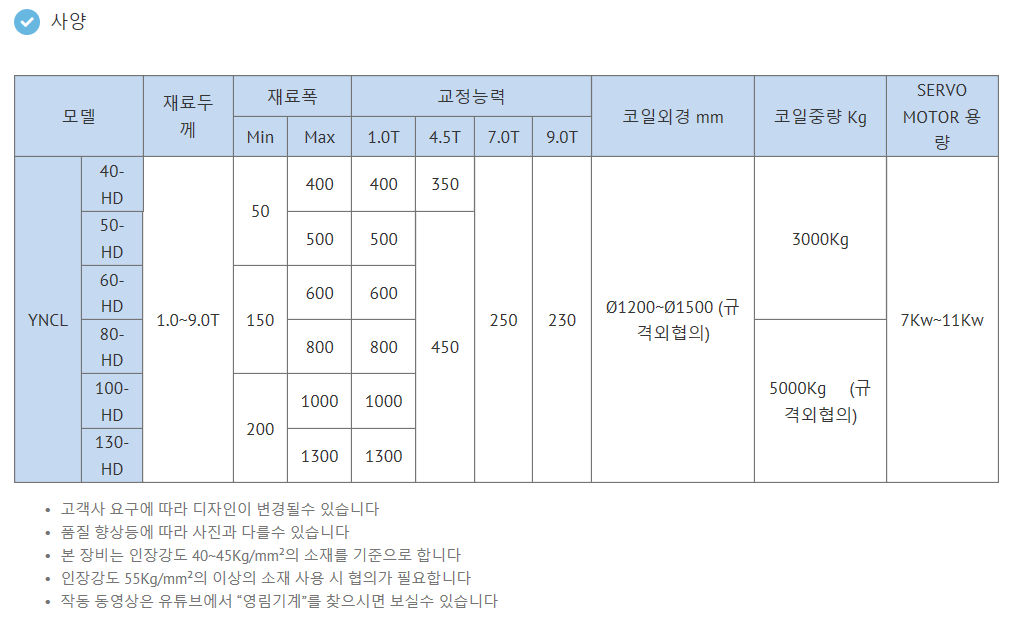

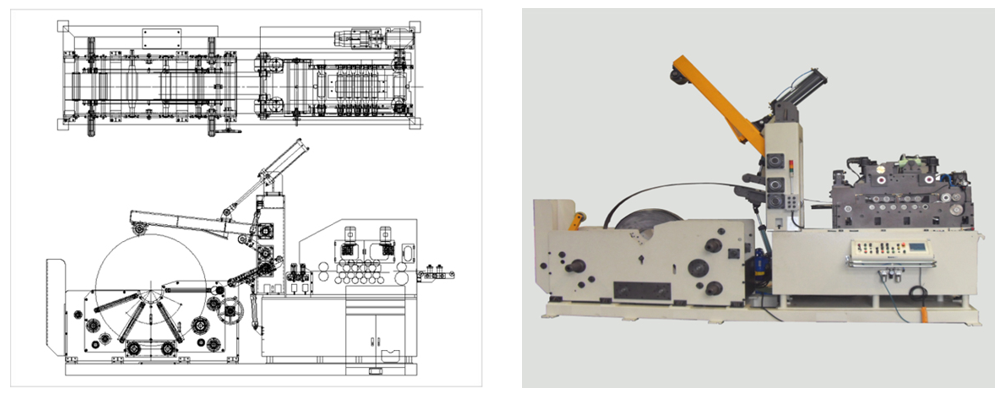

●YNCL SERIES (NC CRADLE LEVELLER)

기본사양(BASIC)
Coil Guide
Snub Device
Photo Sensor Loop 조절
HYD’ Coil 투입 Device
Levelling Roll 전동조절
Pass Line 전동조절
Inverter 구동
Remote Control Box

선택사양(OPTION)
Head Open Type (유압)
Press Master 장치
Feeding Roll 우레탄
다단 이송기능
Oil 도포기
Scrap End Cutting

특장점
AC Servo Motor를 사용함으로써 필요한 이송 길이 조절이 용이합니다
Coil 투입시 작업자가 좀 더 안전하고 작업의 편리성을 기하기 위하여 Coil Insert Device가 부착되어 있습니다
상 교정 Roll과 이송 Roll이 연동하여 작동하는 Release 장치가 부착되어 있습니다
Pass Line 상하 조절은 전동식이므로 조작반에서 간단히 조작할 수 있습니다
Leveling Roll의 압하량 조절은 수동식으로 전면 Indicator 수치만으로 간단하게 이루어집니다
설계시 3D 설계툴을 이용하여 사전에 응력해석을 함으로써 장비의 내구성 및 고강성을 유지할 수 있도록 하였습니다

>UNIT LEVELLER

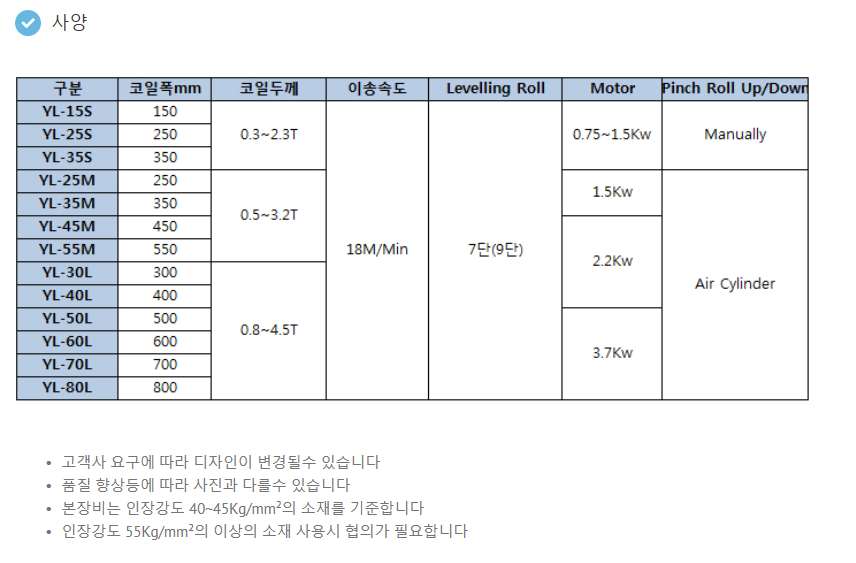

●YL SERIES

7단 Leveling Roll
Leveling및 Feeding 경질Cr도금
이송속도 20M/Min

선택사양(OPTION)
Inverter 구동
9단 Roll
11단 Roll
Touch형 Loop Control

특장점
신뢰성이 확실한 장비입니다
Levelling (압하량) 조절이 용이하며 작업자의 숙련도와는 상관없이 사용 가능합니다
이 모델은 규격화되어 있어 재료 두께 변화에 따른 다양한 기종 선택을 할 수 있습니다
설계시 3D 설계툴을 이용하여 사전에 응력해석을 함으로써 장비의 내구성 및 고강성을 유지할 수 있도록 하였습니다
고객사 맞춤 장비도 가능합니다

>PRECISION LEVELLER
●YPL SERIES

선택사양(OPTION)
Leveling Roll 19단
고력 황동 Bush
Leveling및 Feeding 경질Cr도금
Oil Pump(순환식)

기본사양(BASIC)
Uncoil Precision Leveller
Strip 사용
역방향 조절 Roll
Touch식 Loop Control
고객사 맞춤 장비도 가능합니다

특장점
정밀한 Leveling 평탄도를 요구하는 제품에 사용합니다
Press와의 연동되어 비상정지등의 문제 발생시 즉시 반응합니다
강제 순환방식의 오일 순환으로 발열 및 Gear의 수명연장에 좋습니다
전후면에 Dial Gauge가 부착되어 Levelling Roll의 압하량을 알 수 있습니다
복수의 Back Roll이 있어 Levelling으로 부하를 감속시켜 제품 평탄도를 좋게 합니다
Inverter구동으로 Motor에 무리를 주지 않으며 Feeding 속도를 조절할 수 있습니다
Levelling Roll 회전부에는 고력 황동 Bush를 사용하여 마모가 적고 반영구적으로 사용 가능합니다
설계시 3D 설계툴을 이용하여 사전에 응력해석을 함으로써 장비의 내구성 및 고강성을 유지할 수 있도록 하였습니다

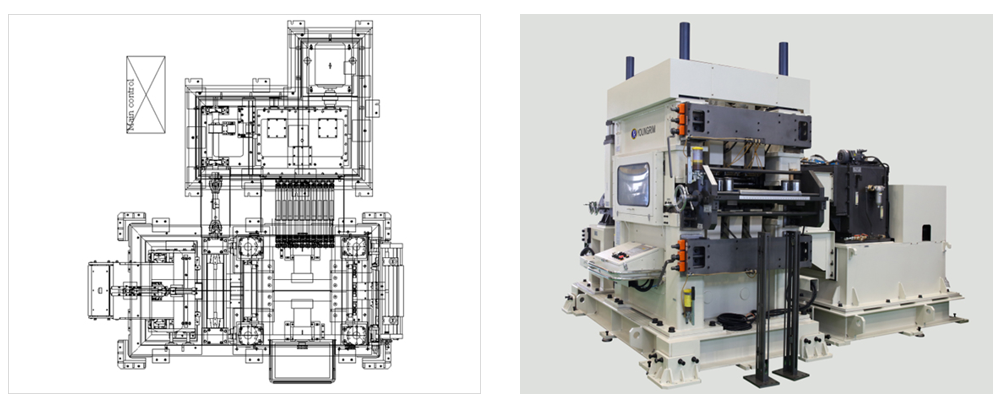

●6 HLFS SERIES

특장점
인장강도 80~110Kg/mm²의 고 강판 전용 Levelling 이 가능합니다
적용 소재 두께 : 1~6T
Leveling 평탄도는 ±0.25이내입니다
Line Speed는 16M/Min을 기준합니다
Levelling Roll 21단이며 Backup Roll은 2단 구조입니다
각각의 Backup Roll을 조절할 수 있습니다
전면에 Digital Indicator가 있어 압하량을 실시간 확인할 수 있습니다
외부 Gear Box 구조입니다

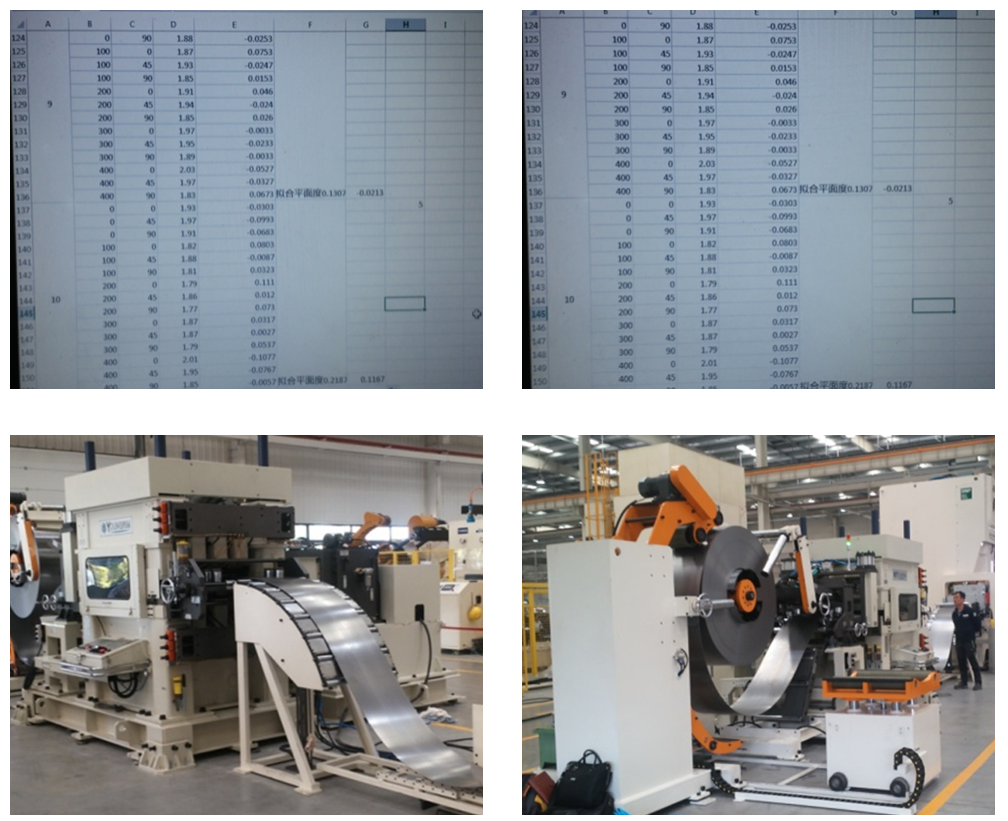

하기표는 중국 고객사에서 460x105x1.4t(인장강도 110Kg/mm²) 3차원 측정치 화면입니다
작동 동영상은 유튜브에서 “영림기계”를 찾으시면 보실 수 있습니다
