FEEDER 최종 수정 일자 : 2020-08-03 11:03:50

FEEDER

>NC LEVELLER FEEDER

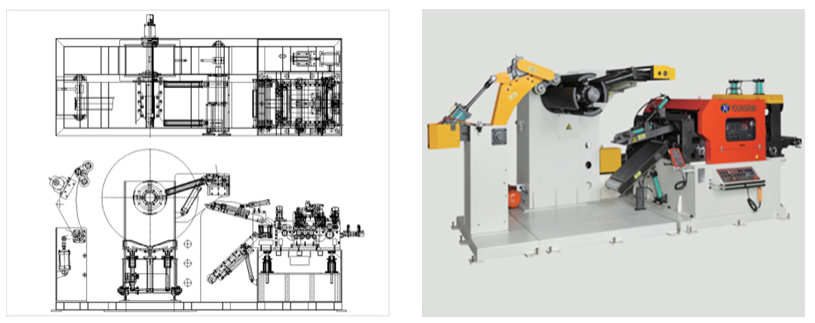

 ●YNLF-E SERIES

기본사양(BASIC)
수동확축
Inverter 구동
Remote Control Box
Pass Line 전동조절
7단 Levelling roll
Coil Pusher
Coil Guide (A형 GUIDE)
Coil Insert Unit
Leveling및 Feeding 경질Cr도금

선택사양(OPTION)
Coil Car
HYD’확축
Double Uncoiller
9단 Roll
Snub Device(Motor)
Feeding roll 우레탄
다단 이송기능
Head Zigzag
Uncoiller Zigzag
Oil 도포기
Scrap End Cutting

특장점
AC Servo Motor를 사용함으로써 필요한 이송 길이 조절이 용이합니다
상 교정 Roll과 이송 Roll이 연동하여 작동하는 Release 장치가 부착되어 있습니다
Pass Line 상하 조절은 전동식이므로 조작반에서 간단히 조작할 수 있습니다
Leveling Roll의 압하량 조절은 전동식으로 조작반 S/W 만으로 간단하게 이루어집니다
설계시 3D 설계툴을 이용하여 사전에 응력해석을 함으로써 장비의 내구성 및 고강성을 유지할 수 있도록 하였습니다
Compact 한 구조로 설치 공간 최소화
고객사 맞춤 장비도 가능합니다

사양

고객사 요구에 따라 디자인이 변경될수 있습니다
품질 향상등에 따라 사진과 다를수 있습니다
본장비는 인장강도 40~45Kg/mm²의 소재를 기준합니다
인장강도 55Kg/mm²의 이상의 소재 사용시 협의가 필요합니다
작동 동영상은 유튜브에서 “영림기계”를 찾으시면 보실수 있습니다

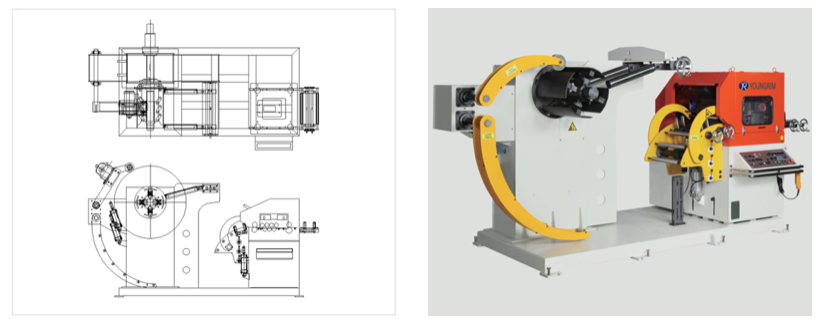

 ●YNLF-S SERIES

기본사양(BASIC)
HYD’확축
Coil Guide
Snub Device(Motor구동)
Photo Sensor Loop 조절
HYD’ Coil 투입 Device
Levelling roll 전동조절
Pass Line 전동조절
Inverter 구동
Remote Control Box
Leveling및 Feeding 경질Cr도금

선택사양(OPTION)
Head Open Type(유압)
Coil Car
Coil Car 높낮이 보조 Die
Press Master 장치
Feeding roll 우레탄
다단 이송기능
Head Zigzag
Uncoiller Zigzag
Oil 도포기
Snub Device(Motor구동)

특장점
AC Servo Motor를 사용함으로써 필요한 이송 길이 조절이 용이합니다
Coil 투입시 작업자가 좀 더 안전하고 작업의 편리성을 기하기 위하여 Coil Insert Device가 부착되어 있습니다
상 교정 Roll과 이송 Roll이 연동하여 작동하는 Release 장치가 부착되어 있습니다
Pass Line 상하 조절은 전동식이므로 조작반에서 간단히 조작할 수 있습니다
Leveling Roll의 압하량 조절은 전동식으로 조작반 S/W 만으로 간단하게 이루어집니다
설계시 3D 설계툴을 이용하여 사전에 응력해석을 함으로써 장비의 내구성 및 고강성을 유지할 수 있도록 하였습니다
고객사 맞춤 장비도 가능합니다

사양

고객사 요구에 따라 디자인이 변경될수 있습니다
품질 향상등에 따라 사진과 다를수 있습니다
본장비는 인장강도 40~45Kg/mm²의 소재를 기준합니다
인장강도 55Kg/mm²의 이상의 소재 사용시 협의가 필요합니다
작동 동영상은 유튜브에서 “영림기계”를 찾으시면 보실수 있습니다

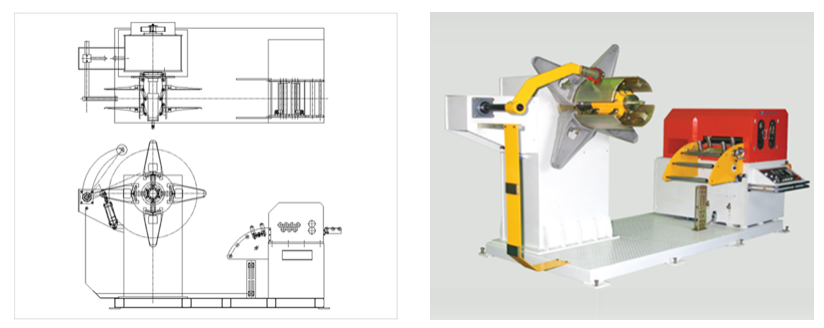

 ●YNLF-M SERIES

기본사양(BASIC)

HYD’확축
Coil Guide
Snub Device(Motor구동)
Photo Sensor Loop 조절
HYD’ Coil 투입 Device
Levelling roll 전동조절
Pass Line 전동조절
Inverter 구동
Remote Control Box
Leveling및 Feeding 경질Cr도금

선택사양(OPTION)

Head Open Type(유압)
Coil Car
Coil Car 높낮이 보조 Die
Press Master 장치
Feeding roll 우레탄
다단 이송기능
Head Zigzag
Uncoiller Zigzag
Oil 도포기
Scrap End Cutting

특장점
AC Servo Motor를 사용함으로써 필요한 이송 길이 조절이 용이합니다
Coil 투입시 작업자가 좀 더 안전하고 작업의 편리성을 기하기 위하여 Coil Insert Device가 부착되어 있습니다
상 교정 Roll과 이송 Roll이 연동하여 작동하는 Release 장치가 부착되어 있습니다
Pass Line 상하 조절은 전동식이므로 조작반에서 간단히 조작할 수 있습니다
Leveling Roll의 압하량 조절은 전동식으로 조작반 S/W 만으로 간단하게 이루어집니다
설계시 3D 설계툴을 이용하여 사전에 응력해석을 함으로써 장비의 내구성 및 고강성을 유지할 수 있도록 하였습니다
고객사 맞춤 장비도 가능합니다

사양

고객사 요구에 따라 디자인이 변경될수 있습니다
품질 향상등에 따라 사진과 다를수 있습니다
본장비는 인장강도 40~45Kg/mm²의 소재를 기준합니다
인장강도 55Kg/mm²의 이상의 소재 사용시 협의가 필요합니다
작동 동영상은 유튜브에서 “영림기계”를 찾으시면 보실수 있습니다

 ●YNLF-H SERIES
 ●YNLF-HD SERIES
 ●YNLF-DH SERIES
 ●ZIGZAG SERIES

>NC ROLL FEEDER

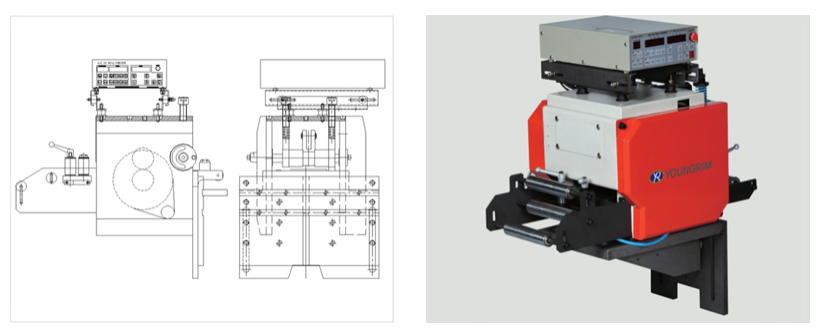

 ●YMNRF SERIES
 (MICRO NC ROLL FEEDER)

기본사양(BASIC)
Air Cyl’에 의한 Release
Press 고정 Bracket

선택사양(OPTION)
Feeding roll 우레탄
Roller Servo 직결 Type
재료끝단 감지 장치
Head Zigzag
다단 이송기능
Press Master
기타 고객사 요구사항

특장점
AC Servo Motor를 사용함으로써 필요한 이송 길이 조절이 용이합니다
자체 개발한 수치제어식 Control 장착으로 제품의 소형화 저가격대를 실현 시켰습니다
수치제어식 Control부 S/W 조작만으로 Feeding 거리를 Setting 할수있습니다
Start S/W만을 누름으로써 Press와 동조하여 작업에 필요한 가, 감속을 실행하여 Setting된 Feeding 거리만큼 정확이 이송합니다
실행 값 및 동작 등 이송속도를 눈으로 확인 가능하며 비숙련자도 조작이 가능합니다
Feeding Roll 두께 조절 Unit이 부착되어 박판 사용에 용의합니다
설계시 3D 설계툴을 이용하여 사전에 응력해석을 함으로써 장비의 내구성 및 고강성을 유지할 수 있도록 하였습니다

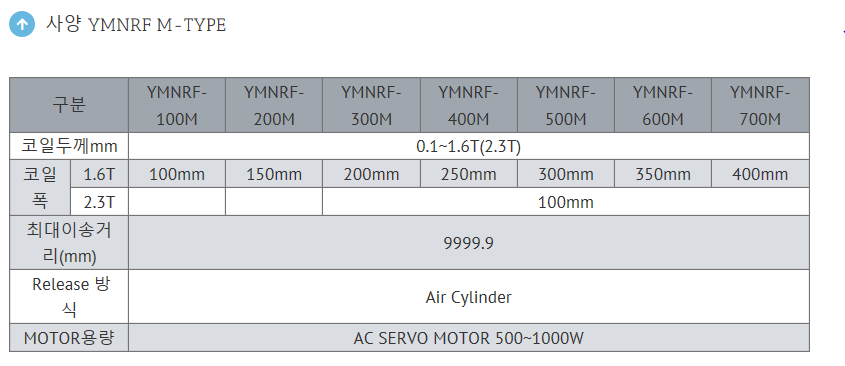

사양 YMNRF M-TYPE
구분
YMNRF-100M
YMNRF-200M
YMNRF-300M
YMNRF-400M
YMNRF-500M
YMNRF-600M
YMNRF-700M
코일두께mm
0.1~1.6T(2.3T)
코일폭
1.6T
100mm
150mm
200mm
250mm
300mm
350mm
400mm
2.3T


100mm
최대이송거리(mm)
9999.9
 Release 방식
Air Cylinder
MOTOR용량
AC SERVO MOTOR 500~1000W

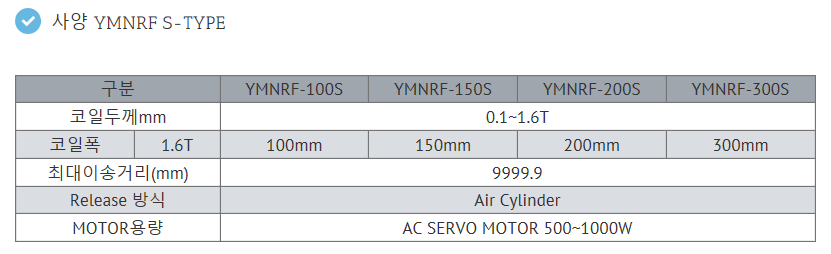

사양 YMNRF S-TYPE
구분
YMNRF-100S
YMNRF-150S
YMNRF-200S
YMNRF-300S
코일두께mm
0.1~1.6T
코일폭
1.6T
100mm
150mm
200mm
300mm
최대이송거리(mm)
9999.9
Release 방식
Air Cylinder
MOTOR용량
AC SERVO MOTOR 500~1000W

고객사 요구에 따라 디자인이 변경될수 있습니다
품질 향상등에 따라 사진과 다를수 있습니다
작동 동영상은 유튜브에서 “영림기계”를 찾으시면 보실수 있습니다

 ●YNRFS SERIES
 (NC ROLL FEEDER-STAND TYPE)
 ●YNRF SERIES
 (NC ROLL FEEDER-BOX TYPE)
 ●ZIGZAG SERIES

>ROLL FEEDER

기본사양(BASIC)
Air Cyl’에 의한 Release
Press 고정 Bracket

선택사양(OPTION)
Feeding roll 우레탄
Roller Servo 직결 Type
재료끝단 감지 장치
Head Zigzag
다단 이송기능
Press Master
기타 고객사 요구사항

특장점
AC Servo Motor를 사용함으로써 필요한 이송 길이 조절이 용이합니다
자체 개발한 수치제어식 Control 장착으로 제품의 소형화 저가격대를 실현 시켰습니다
수치제어식 Control부 S/W 조작만으로 Feeding 거리를 Setting 할수있습니다
Start S/W만을 누름으로써 Press와 동조하여 작업에 필요한 가, 감속을 실행하여 Setting된 Feeding 거리만큼 정확이 이송합니다
실행 값 및 동작 등 이송속도를 눈으로 확인 가능하며 비숙련자도 조작이 가능합니다
Feeding Roll 두께 조절 Unit이 부착되어 박판 사용에 용의합니다
설계시 3D 설계툴을 이용하여 사전에 응력해석을 함으로써 장비의 내구성 및 고강성을 유지할 수 있도록 하였습니다

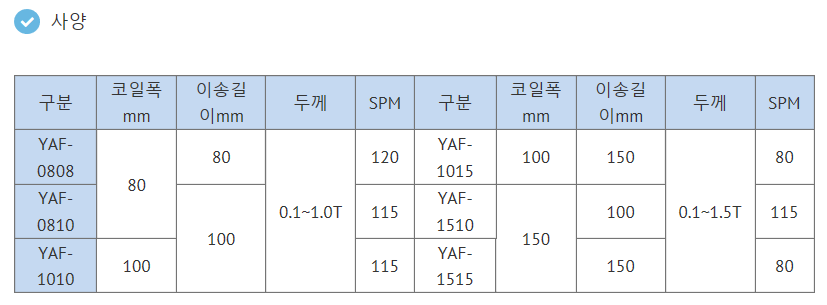

>AIR FEEDER

기본사양(BASIC)
설치받침대
부착지지대
전기식
기계식
Pilot Release System

선택사양(OPTION)
Power Type(2.0T 이상)

특장점
기본 재질은 듀랄루민을 사용하여 내마모성과 내구성를 강화하였습니다
실린더(Cylinder) 내경을 경질 표면 처리하였습니다
실린더(Cylinder) 내경을 유막을 형성시켜 장비의 수명을 연장시켰습니다
소재의 클램핑압 및 인장력을 증가시킴으로써 소재의 밀림(Slip 현상)을 최소화하였습니다
고객사 맞춤 장비도 가능합니다
설계시 3D 설계툴을 이용하여 사전에 응력해석을 함으로써 장비의 내구성 및 고강성을 유지할 수 있도록 하였습니다
