산업용 펌프최종 수정 일자 : 2020-07-31 17:25:13
■ 산업용 펌프

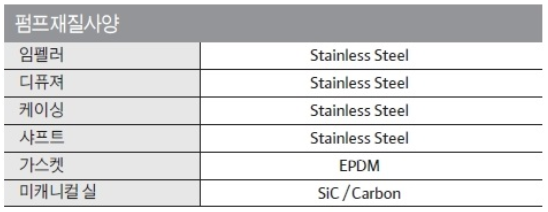

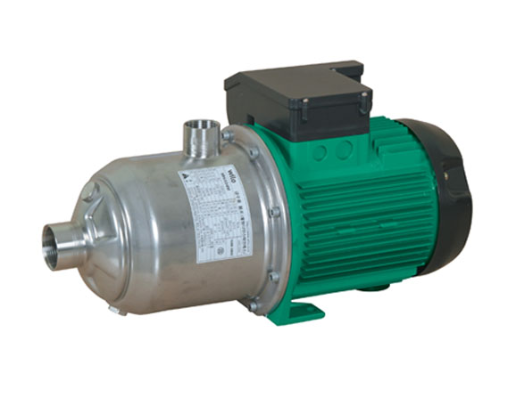

○ SUS 횡형 다단 펌프 (MHI-202M)
| 구조
PN10 bar의 일반 비자흡식 횡형 다단 원심 펌프로서 입/출구가 90도를 이루는 블럭형의 구조로 되어 있으며, 순환수와 접촉하게 되는 모든 부품들은 스테인리스 스틸을 사용, 제작해 음용수 및 급수 설비로서의 적용이 가능합니다.
펌프 및 모터의 샤프트는 일체식으로 제작되어 있으며, 회전 방향에 관계없는 범용 미캐니컬 실을 기본으로 장착, 마중물의 투입과 배출을 위한 노즐이 장착되어 있습니다. 최신 메카니즘 기술을 적용하여 소음을 줄였습니다.
| 적용범위
범용 급수용 및 급수 가압설비 제작용, 농업용수, 관개용수 급수용, 냉각수 순환용 등
| 사용유체
음용수, 냉/난방수, 응축수, 글리콜 혼합수 등 점도가 높지 않고 섬유질이나 마모를 발생시킬 수 있는 이물질이 포함되지 않는 유체

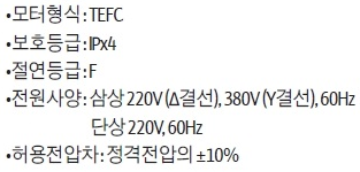

| 모터사양

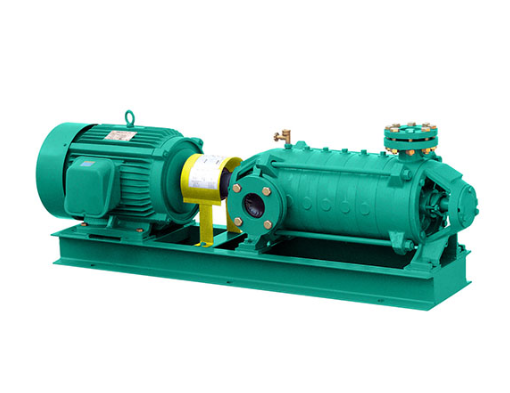

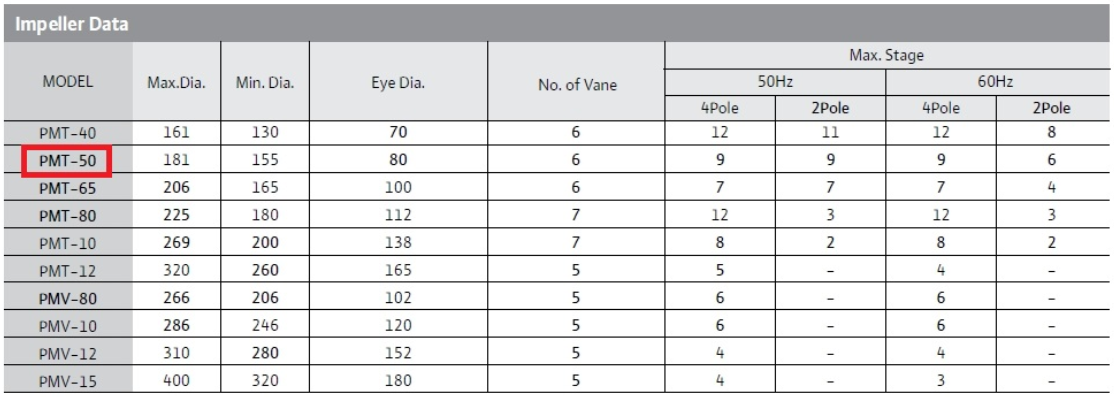

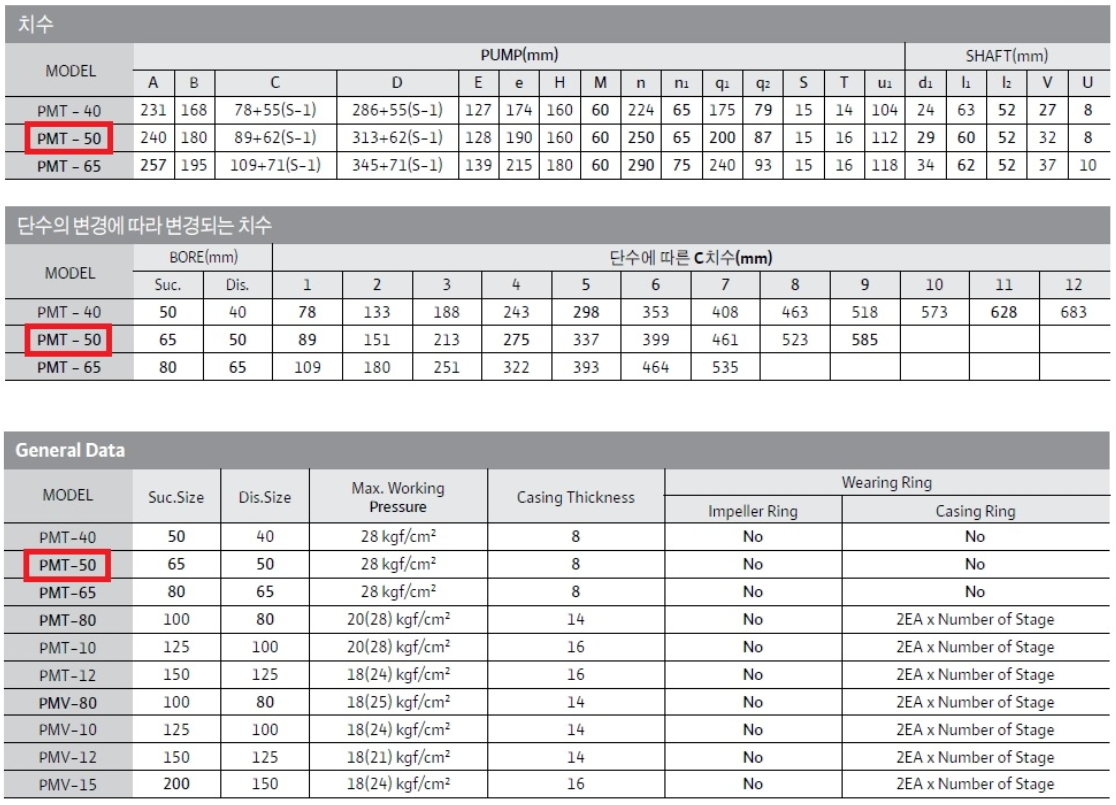

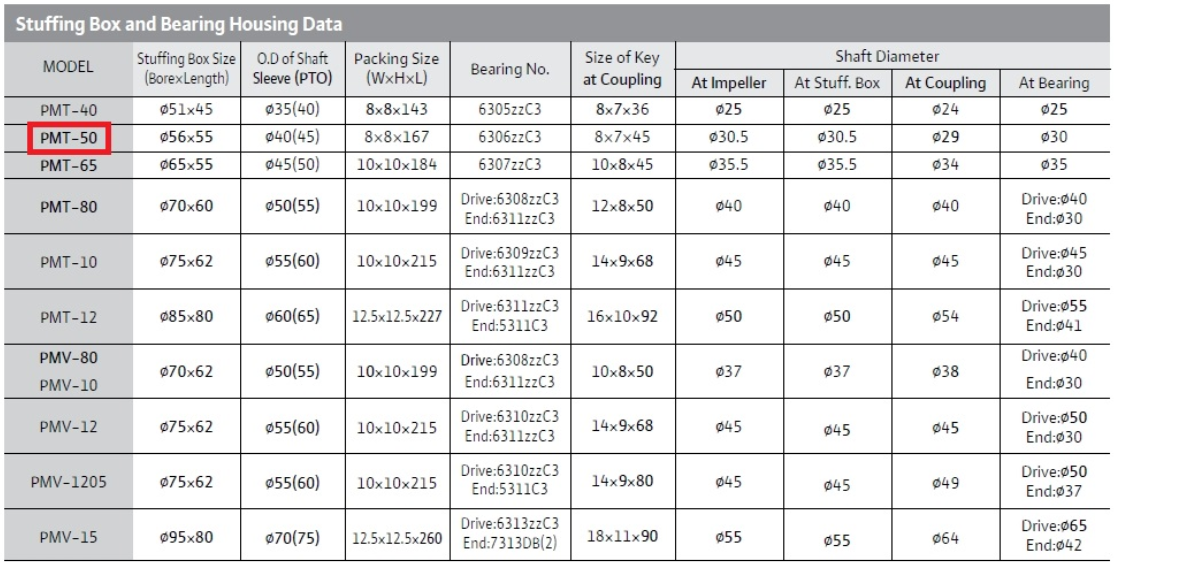

○ 다단 펌프(PMT-50)
| 설계 및 구조적 특징
- 다단 터빈 펌프로 가이드 베인 분리형 구조
- 압력을 받는 흡입 케이싱, 중간 케이싱, 토출 케이싱은 표준 재질을 GC250으로 해 강도를 높임
- 임펠러를 조합시켜 다양한 사양점에서 펌프를 선정할 수 있음
- 축의 마모가 적고 유지 보수가 편리함
| 장점
- 콤팩트한 고성능 설계에 따라 설치비와 에너지 절감율이 높음
- 볼 베어링 방식을 채택해 축 방향의 밀림을 줄이고, 베어링에 급유할 필요가 없어짐
| 용도 및 적용분야
수도, 건축. 공장, 농업

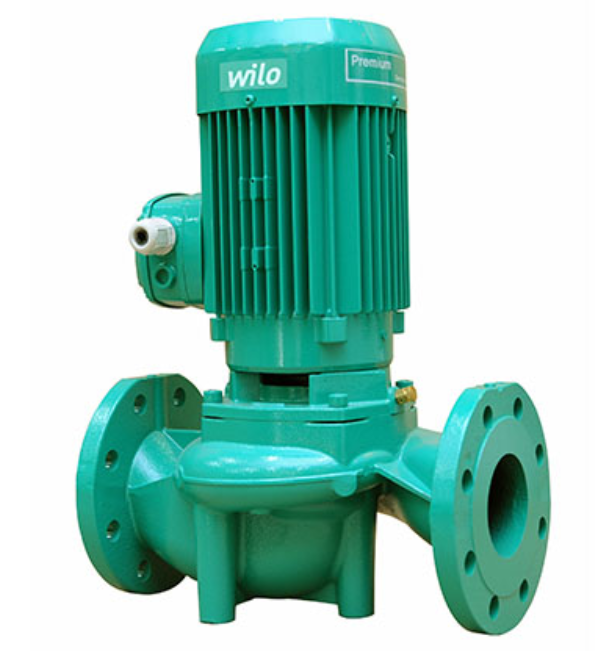

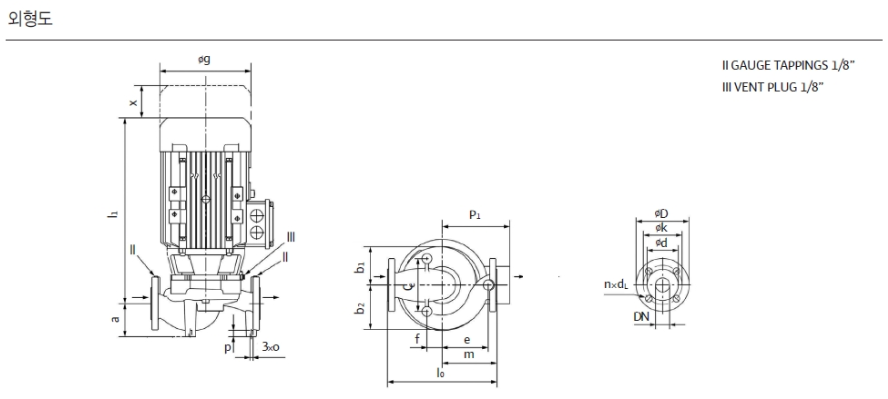

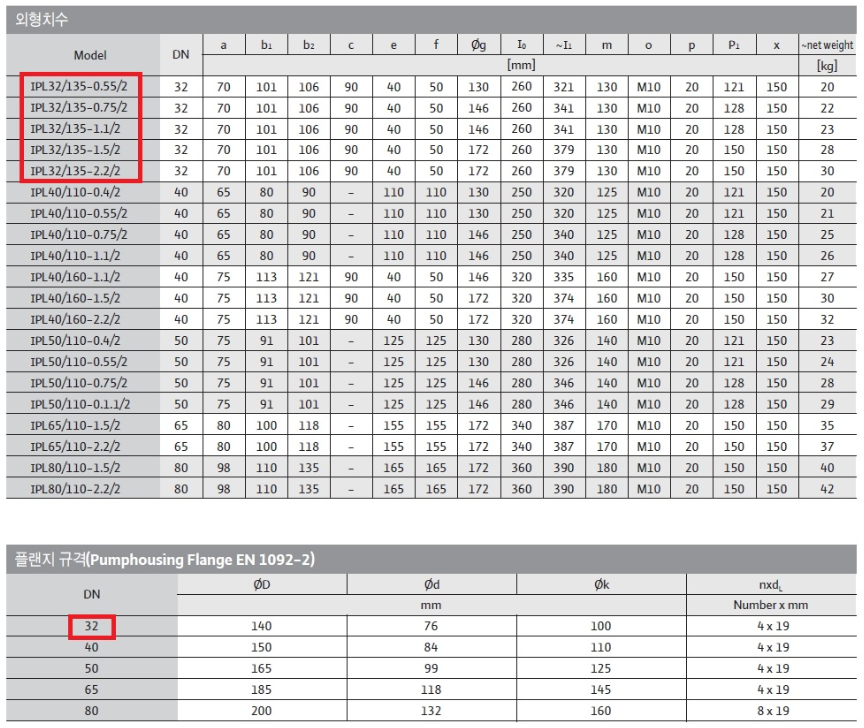

○ 인라인 펌프
| 특장점
- 구조 : Closed-coupled type
- 케이싱 :
흡/토출구의 크기가 같은 인라인펌프 케이싱
전착도장적용으로 내부식성 강화
- 임펠러 :
3차원 유동해석을 통한 최적설계
유체의 저항을 최소화하여 고효율 실현
- 모터 : 효율관리 기자재 운용규정 만족
- 미캐니컬 실 : 표준 미캐니컬 실 장착
| 용도
- 빌딩의 냉온수 순환
- 공동주택의 온수 순환
- 급탕 순환
- 패키지 시스템
- 가압, 응축수 시스템
