CNC 자동선반최종 수정 일자 : 2020-07-31 14:24:36

TORNOS

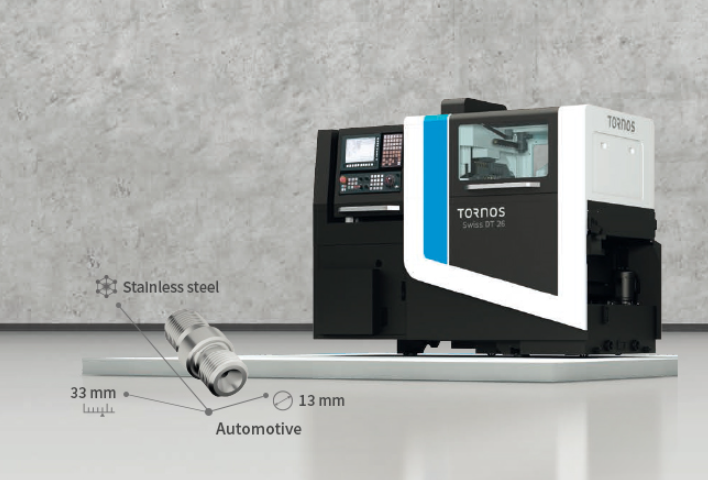

Swiss DT range

CNC자동선반 DT제품라인 소개
DT라인의 제품들은 사용이 간단하고, 길거나 혹은 짧은 제품을 생산하는데 최적화된 제품라인입니다.
DT라인은 13형과 26형 제품으로 구성 돼 있습니다.
우리는 사용자가 DT제품을 통해서 확실한 생산성 향상을 느낄 수 있으리라 확신합니다.
한층 더 진보된 기술력과 작업 효율성을 가진 DT제품 라인은 최고의 제품을 선호하는 당신에게 최고의 선택이 될 것 입니다.

설비강점
- 스핀들 회전에너지 손실 최소화를 위하여 동기화 Sychronous 모터 사용
- 주축 및 보조축 동일한 파워로 작업가능
- 가이드 부쉬 탈 부착이 손쉽게 가능(전자장치 부착, 15분 소요)
- 세라믹 베어링(도기소재) 장착(주축/보조축): 스핀들의 고속회전에도 열전도화가 최소화 됨
- 빌트인 Built-in 모터타입
- 오일 쿨링 Oil-coolde 방식 채택: 열전도 최소화

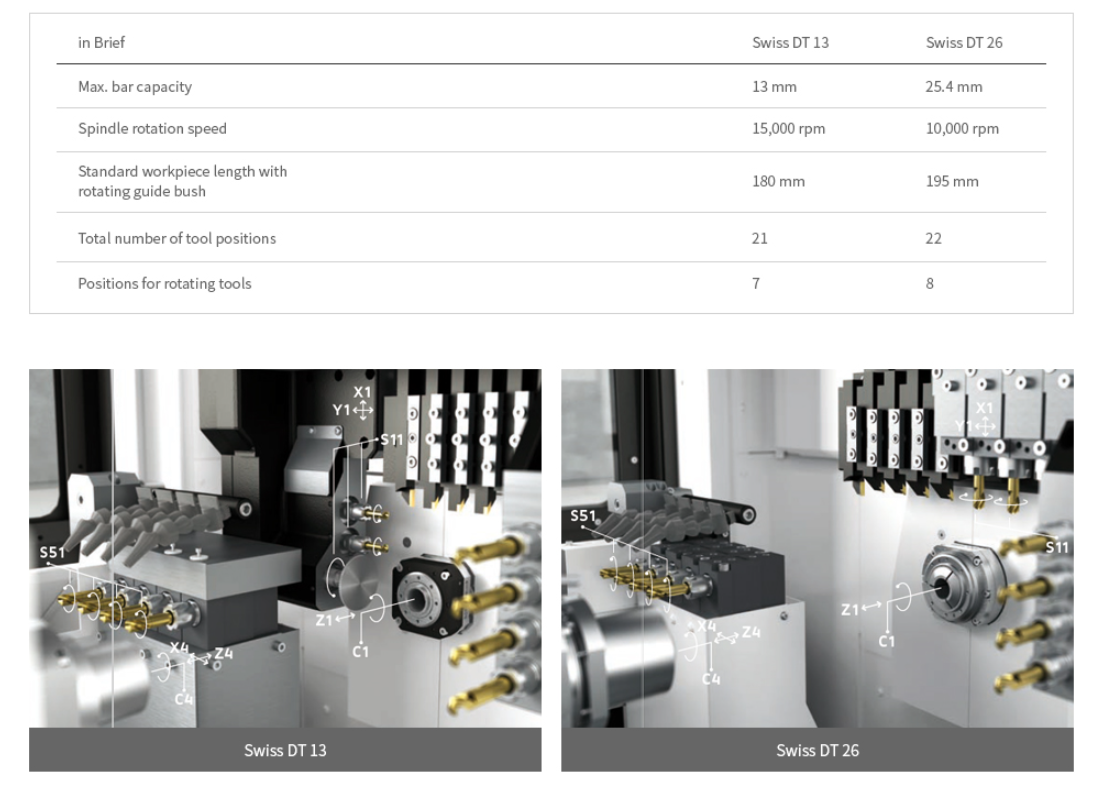

설비성능
- 5개의 직선 축 +2개의 C축
- 2개의 독립적인 툴 시스템
- 강력한 모터출력:8.2lW(10.5kW)-DT26/ 4.0kW(5.0kW)-DT13
- 강력한 토크(Torque): 26Nm(DT26), 12Nm(DT13)
- 기어호빙
- 다각형(Polygon) 밀링가능
- 쓰레드(Thread) 휠링가능
- 원형(Angled) 밀링가능

Swiss GT range

CNC자동선반 GT라인 제품소개
GT라인은 작업자에게 필요한 모든 것을 담아놓은 실용적이고 가성비가 뛰어난 제품라인 입니다.
조작하는 것이 비교적 쉬우며, 자동윤활장치, 트레이교체, 탈부착 가능한 오일 팬 등 유지보수도 편리하도록 설계 되었습니다.
32형 26형 13형이 있으며 GT라인 제품들은 당신의 생산성이 극대화되도록 도울 것 입니다.

설비강점
- 스핀들 회전에너지 손실 최소화를 위하여 동기화 Sychronous 모터 사용
- 주축 및 보조축 동일한 파워로 작업가능
- 가이드 부쉬 탈 부착이 손쉽게 가능(전자장치 부착, 15분 소요)
- 세라믹 베어링(도기소재) 장착(주축/보조축): 스핀들의 고속회전에도 열전도가최소화 됨
- 빌트인 Built-in 모터타입
- 오일쿨링 Oil-cooled 방식 채택: 열전도 최소화
- B축 모듈러 장착 가능

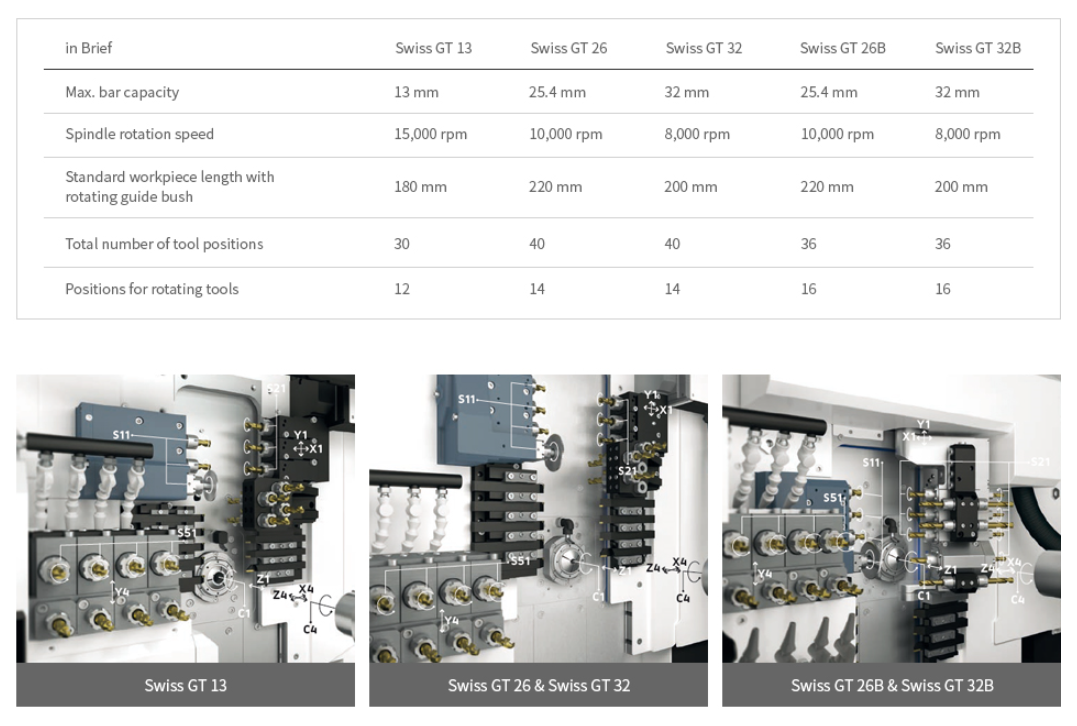

설비성능
- 6개의 직선 축 + 2개의 C축
- 2개의 독립적인 룰 시스템
- 강력한 모터출력: 8.2kW(10.5kW)-GT26,32/4.0kW(5.0kW)-GT13
- 최대 10,000 rpm까지 최고속 회전 가능/ GT32형은 최대 8,000 rpm
- 강력한 토크(Torque):26Nm(HT26,32), 12Nm(GT13)
- 5축 동시제어 시스템(옵션)
- 칩 꼬임 방지 및 제거장치(옵션)
- 다각(Polygon)밀링
- 쓰레드(Thread) 휠링
- 원형 (Angled) 밀링
- 기어 호빙

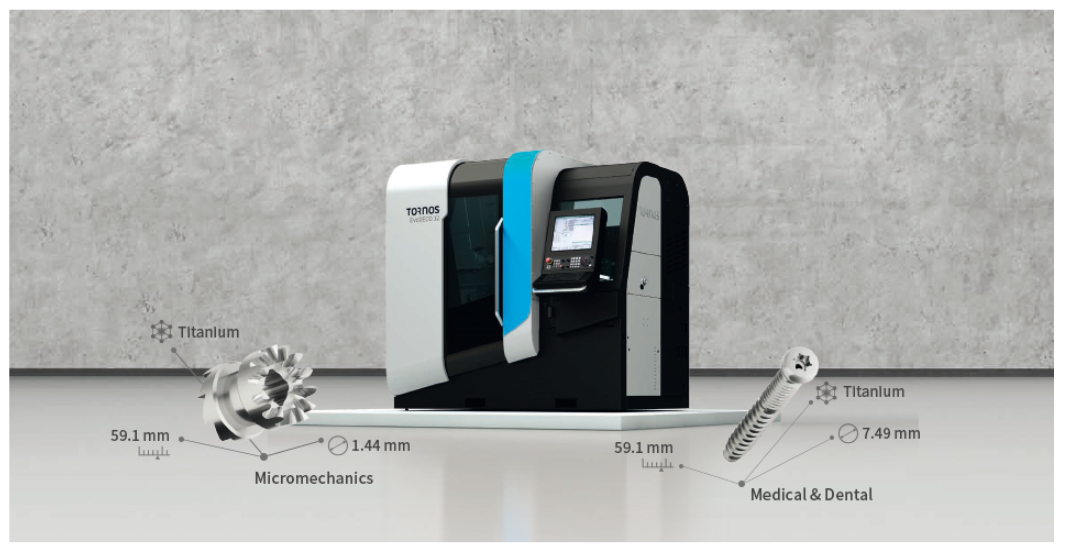

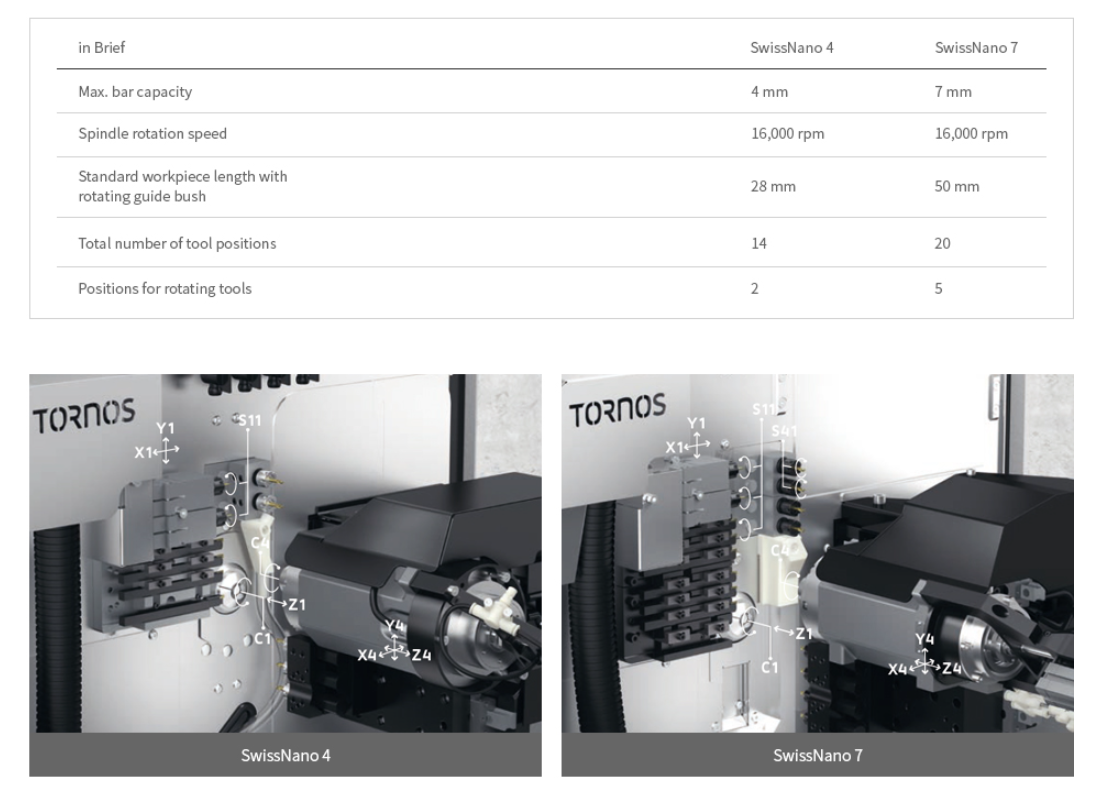

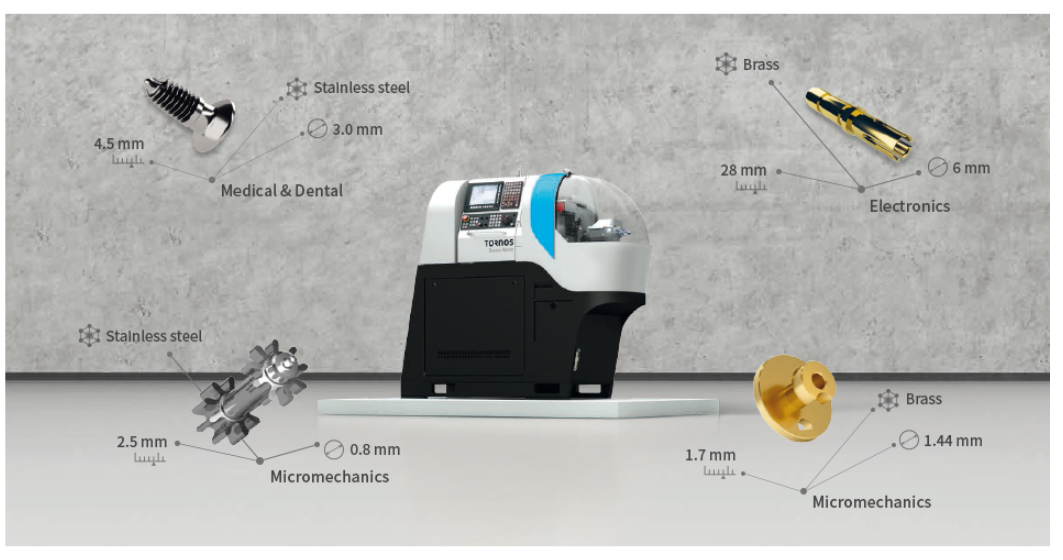

SwissNano range

마이크로미터나 나노미터의 미세하고 정밀한 부품생산 위한 SwissNano 제품라인 소개

SwissNano는 미세하고 매우 정밀한 제품생산을 위한 요구에 부응하기 위해 탄생했습니다.
SwissNano는 4형과 7형이 있으며, 이 기기설비를 이용해 시계에 들어가는 정밀부품의 80%이상을 생산할 수 있습니다.
간단한 작업부터 가장 복잡한 작업까지 그리고 훌륭한 제품완성도 까지 경험하실 수 있습니다.
SwissNano가 가진 뛰어난 열 관리 능력과 훌륭한 밸런스는, 그 어떤 어렵고 미세한 제품생산 일지라도 최고의 결과물을 만들어 낼 수 있게 해줍니다.

설비강점
- 가이드 부쉬 탈부착 가능
- 뛰어난 열 저항성과 높은 정확도(precision)
- 행동제약 없이 전면 공구교체 가능 높은 정도를 요구하는 미세부품 생산이나 특히 시계부품과 같은 정밀한 부품 제작에 최적화 되어 있음
- 독특하고 커스터마이징 가능한 디자인
- 캠타입 자동선반을 대체할 수 있는 제품
- 전세계 유일한 정밀미세부품 특화설비

설비성능
- 6개의 직선 축+ 2개의 C 축
- 2개의 독립적인 툴 시스템
- 기어호빙
- 쓰레드(Thread)휠링 and 다각(polygon) 밀링
- HF스핀들

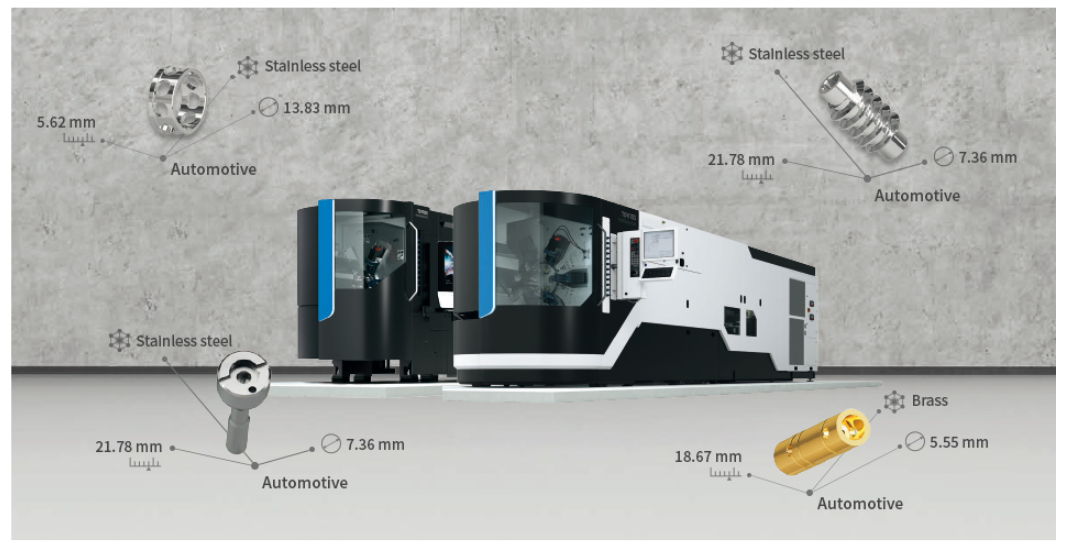

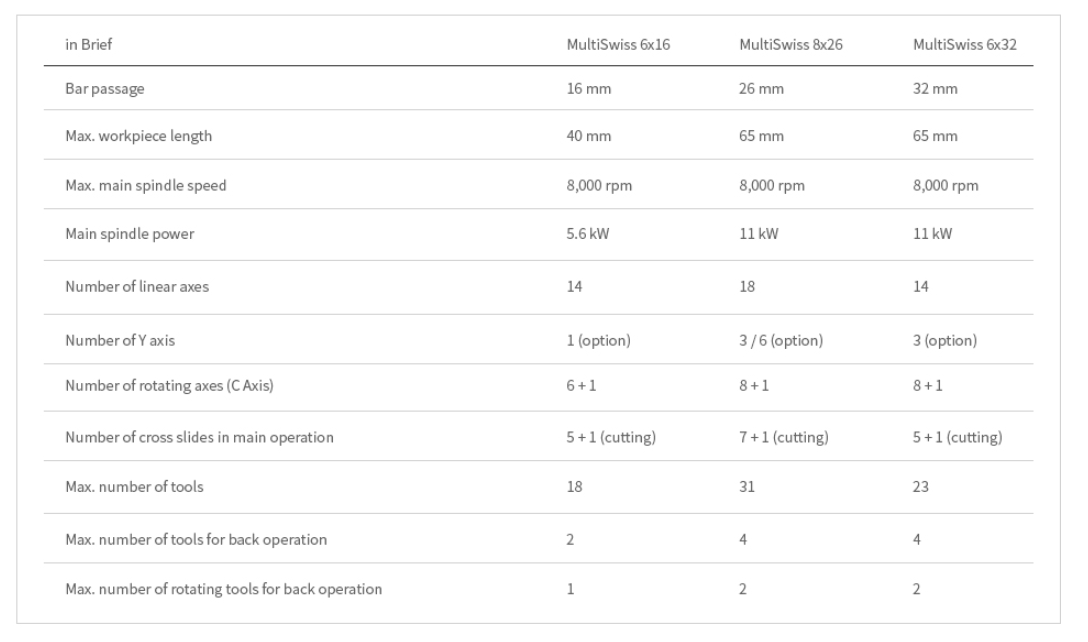

MultiSwiss range

멀티스핀들 기기설비의 혁명
멀티스핀들과 싱글스핀들 기기설비의 연결점으로 여겨지는 토르노스의 MultiSwiss 제품은 토크 기술을 이용해 바렐을 인도하는
6개 혹은 8개의 모바일 스핀들이 장착 돼 있습니다. 이 기술을 통해 마치 캠 방식(Cam-operated)으로 작업하는 것과 같은 작업속도를 얻을 수 있습니다.
이러한 정역학적 기술덕분에, MultiSwiss 제품은 매우 높은 생산성과 뛰어난 툴 사용 지속력을 두루 갖출 수 있게 되었습니다.
또한 프로그램 편집도 매우 간편하기 때문에, 셋팅을 위해 전문가를 고용할 필요가 없습니다.

설비강점

- 최첨단 유체동력 베어링 Hydrostatic bearing 장착:
공압과 기름유속으로 베어링회전
- 토크모터를 이용한 급속바렐이동
- 매우 역동적인 동기화 모터스핀들
- 열순환(Thermo regulated)기계설비 코어
- 정역학적 축받이가 장착된 급속이동 스핀들
- 플러그 앤 런(Plug & Run) 시스템 장착
- 바피더, 기름받이, 여과기 모두 연결된 올인원(All-in-one)
- 비교적 작은 공정흔적
- 전면공구로의 쉬운 접근성
- 춰커(Chucker) 옵션
- Y축 옵션

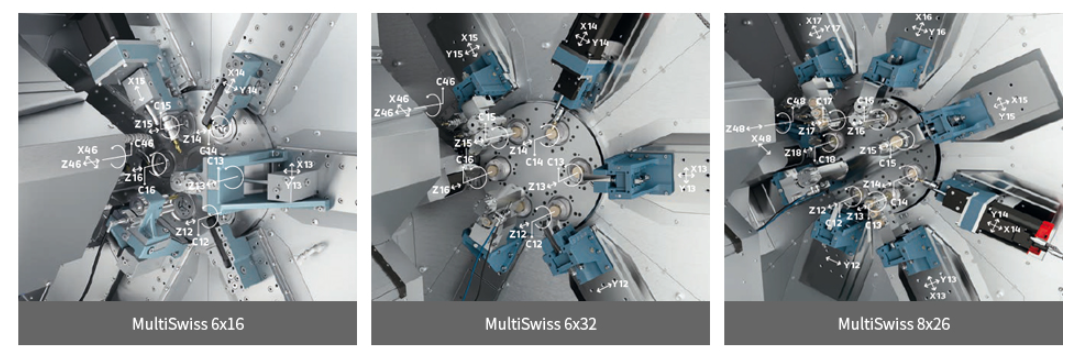

설비성능
- MultiSwiss는 독립적이고 정역학적 축받이가 장착된 급속이동 스핀들이 장착 돼 있습니다.
기존의 일반적인 멀티스핀들로는 작업이 어려운 길이가 긴 제품들을 작업할  때는 Z축이 특히 매우 유용합니다. 작업자는 원하는 작업에 따라서 설비의 작동상태와 작업속도를 작업 포지션 별로 따로 수정이 가능합니다.
- 각각의 스핀들은 C축을 동반합니다. 정역학적 기술은 설비가 구동될 때 매우 놀라운 성능을 이끌어 내 줍니다. 또한 작업속도를 높여주고 작업 툴의 사용기간도 연장시켜줍니다. 이 놀랍고 효율적인 기술의 유용성은 MultiSwiss 6x14와 MultiSwiss 6x16으로 측정된 기록으로 증명됩니다.
:툴 코팅 감소가 30%에서 70%까지 감소했습니다. 마지막으로 이 기술은 기기설비가 갑작스럽게 정지상태가 되는 것을 최소화 시켜줍니다.

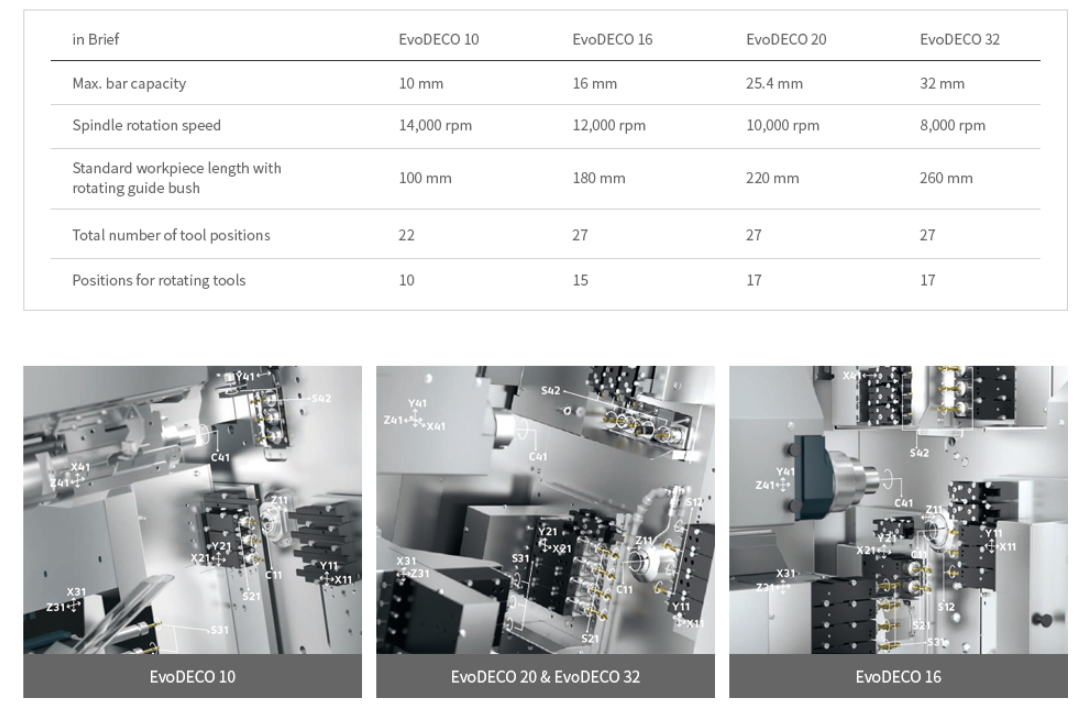

EvoDECO range

생산성이 뛰어나고 제품 완성도가 높은 기기설비
- EvoDECO 모델은 토르노스에서 가장 인기가 많고, 높은 프리미엄을 가진 기기설비입니다.
- EvoDECO 모델은 매우 다양한 분야에서 활용이 가능합니다.
- EvoDECO 모델은 다양한 옵션과 최상의 효율성을 제공하며, 어떤 어려운 제품이라도 빠른 대응이 가능합니다.

설비강점
- 더 정밀하고 어려운 부품 제작을 위한 다양한 시도가능
- 매우 뛰어난 생산성 제공(주축작업 효율을 보조축작업에도 적용)
- 최첨단 머시닝 디자인 적용(보조축에도 C축과 X축이 추가로 설치)
- 동기화모터가 장착된 주축 및 보조축
- 주축 및 보조축 동일한 파워로 작업가능
- 주축 및 보조축 스핀들에 세라믹 베어링(도기소재) 장착
- 0~10,000 rpm 도달까지 0.5초
- 10개 축 제어로 뛰어난 생산성 제공

설비성능
- EvoDECO 10,2 versions with 10 or 8 axes + 2 C axes
- EvoDECO 16, EvoDECO 20 and EvoDECO 32, 10 linear axes + 2 C axes
- 4개의 독립적인 툴 시스템 (10개의 직선 축 모델) or
  3개의 독립적인 툴 시스템 (8개의 직선 축 모델)
- 기어 호빙
- 다각밀링/ 쓰레드 휠링
- 내외경 쓰레드 휠링
- 토륵스 밀링
- 깊은 홈 작업기능
- 주축 및 보조축 원형 밀링
- 보조축 B축 작업가능(EvoDECO 16모델 한정)

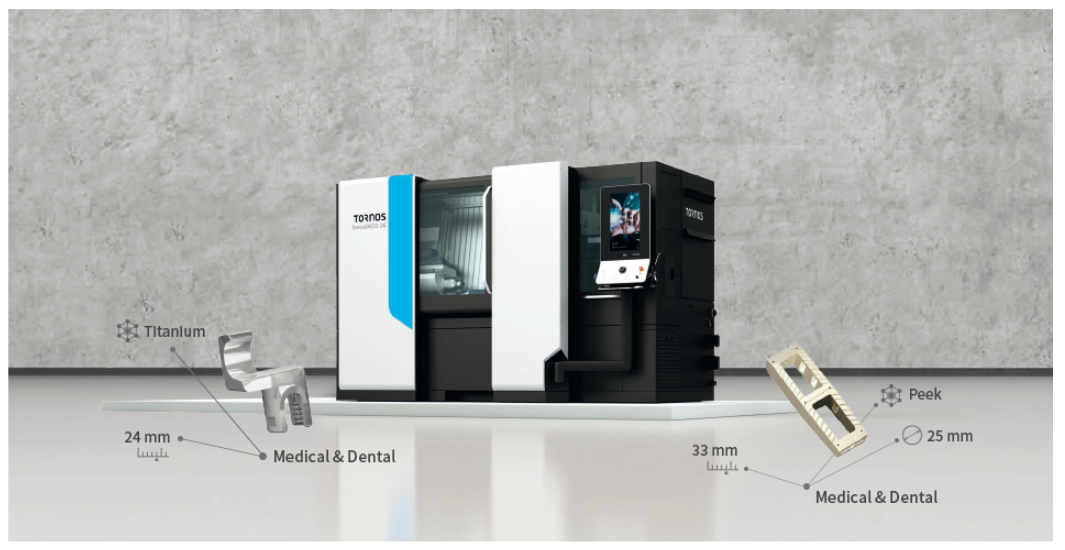

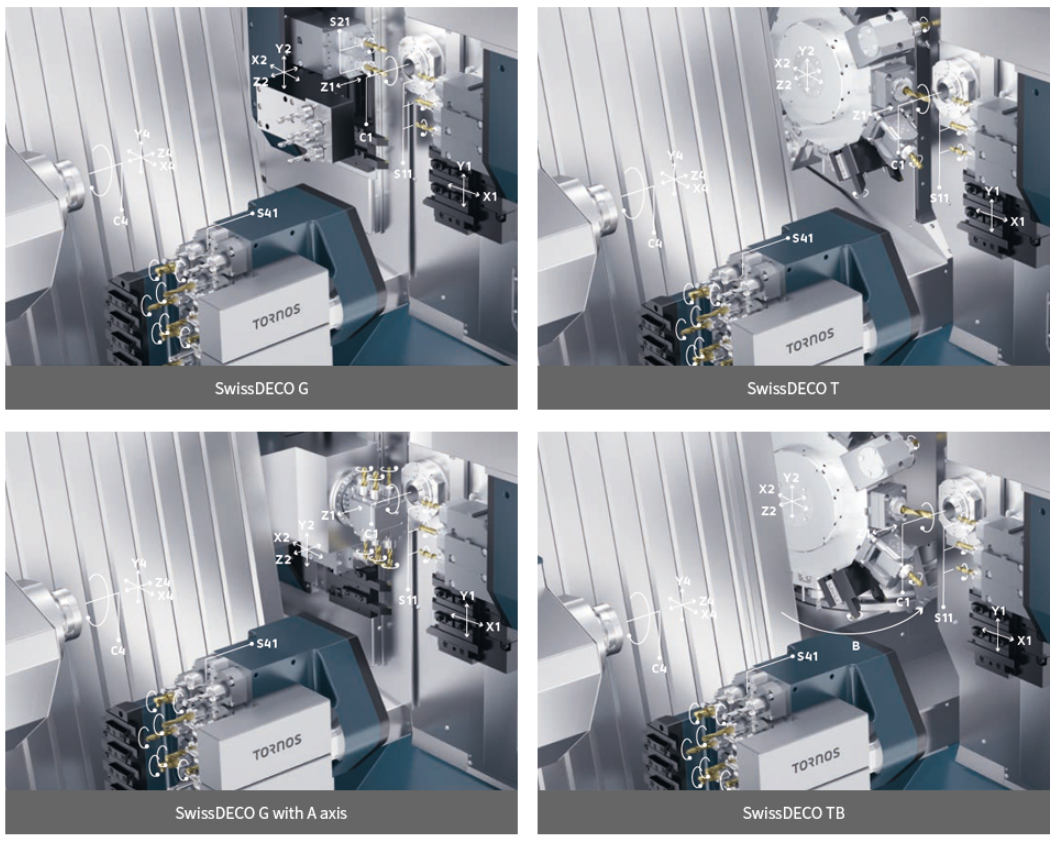

SwissDECO range


최고의 성능을 가진 High-End 제품 DECO라인 제품소개

DECO라인은 전 세계에서 오직 토르논스만이 생산가능한 독자적이며 독보적인 제품들로 구성 돼 있습니다.
최점단 기술이 집약 돼 있으며, 특히 생산속도를 최고로 끌어올려 단기간 빠르게 제품들을 생산하도록 도와줍니다. 26형과 36형이 있습니다.

전 제품라인에 3개의 독립적인 툴 시스템이 장착 돼 있으며,  높은 활용성과 매우 편리한 조작 시스템을 동시에 갖추었습니다.
토르노스의 100년의 기술 노하우를 DECO 라인 제품에 모두 담았습니다. 우리는  DECO 라인 제품이 미래의 자동선반에 디자인의 표준이 될 것이라고 확신합니다.

설비강점
- 비 동기화 모터가 장착된 주축 및 보조축
- 매우 복잡한 제품작업에 최적화
- 매우 빠른 작업속도 제공으로 생산성 극대화
- 완벽하게 모듈화된 작업환경 제공
- 최첨단 툴 시스템과 주변장치 장착
- 가이드 부쉬 탈부착 가능
- B 축과 A축 선택사항으로 추가 가능
- 5축 동시제어 시스템(선택사항)

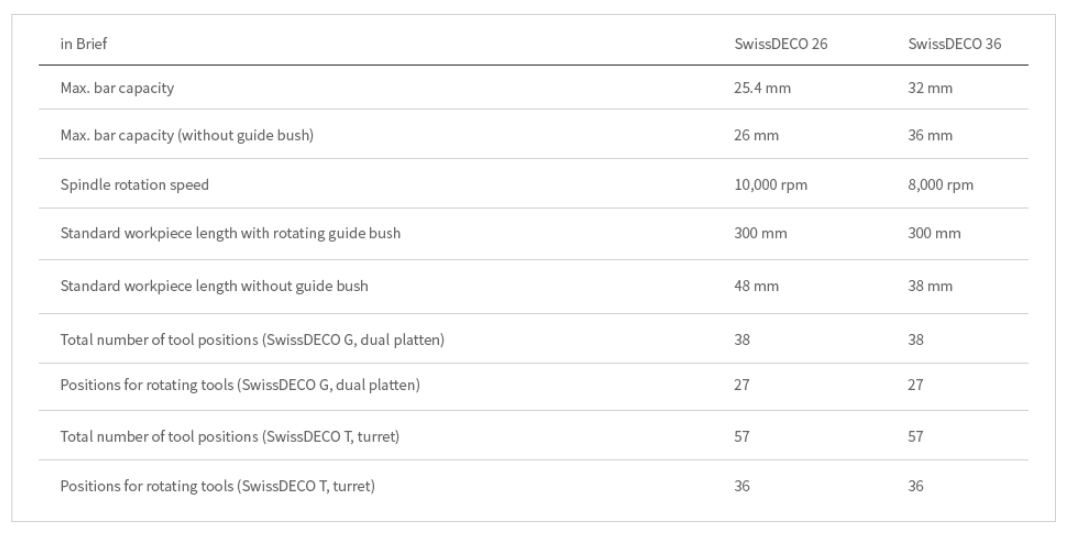

설비성능
- 9개의 직선 축 +2개의 C축
- B축 및 A축 추가선택 가능
- 3개의 Z축
- 3개의 독립적인 툴 시스템
- 다각 작업
- 쓰레드 휠링
- 깊은 흠 작업 가능
- 원형 밀링
- 기어호빙
