BUTTERFLY VALVE최종 수정 일자 : 2020-07-31 13:47:18

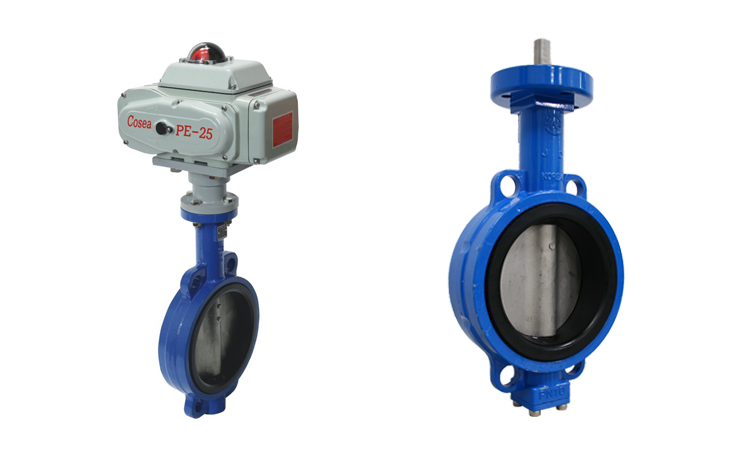

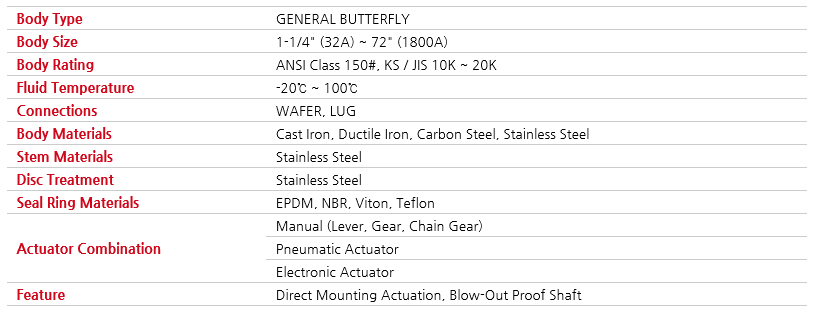

BUTTERFLY VALVE - GENERAL TYPE
<제품소개>
회전운동식 밸브의 대표적인 형식이며 각종 상온 유체 제어 라인에 사용되는 General Type의 Butterfly 밸브입니다.
유량 특성이 좋고 유체저항이 적어 대구경 밸브의 유체 제어 에 적합합니다.
인텔리전트 빌딩 및 반도체 공장, 산업플랜트 등 다양한 분야에 사용되며 Control과 On-Off 모두 적용가능합니다.
<특징>
1. 양방향 유체의 마찰저항을 최소화한 Disc가 장착되어 있으며 정밀가공으로 Seat 밀착 면이 균일하며 Disc 끝단의 반원형 가공으로 Seating 토오크를 줄여주며 긴 수명을 보장합니다.
2. Disc는 Taper Pin으로 Stem과 연결되어 작동되는 구조로 Bolt로 고정한 제품에 비해 부식현상이나 누수가 없습니다.
3. Seat는 페놀수지로 만들어진 Back Up Ring에 Rubber Seat가 완전 밀착되도록 제작되어진 Hard Lining Type입니다.
4. Stem Seal (O-RING, V-PACKING)이 유체 누수를 막아주고, Body와 Stem의 유격을 잡아주기 위한 Upper Bush가 삽입되어 있어서유체의 높은 압력에도 Disc와 Stem이 안정적으로 동작할 수 있는 구조입니다.
5. 다양한 재질의 Seat 선정이 가능합니다.
6. 다양한 Type의 구동부 적용이 가능합니다.

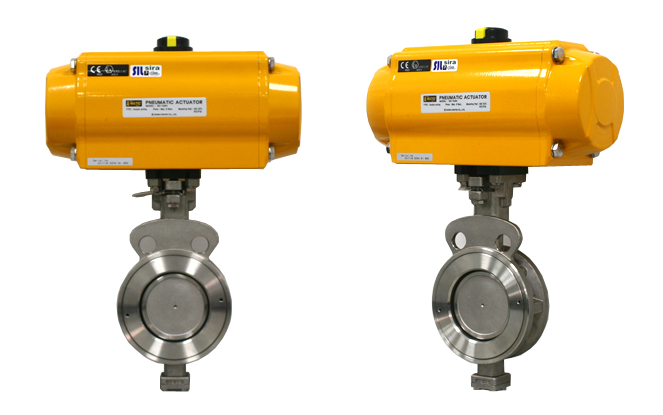

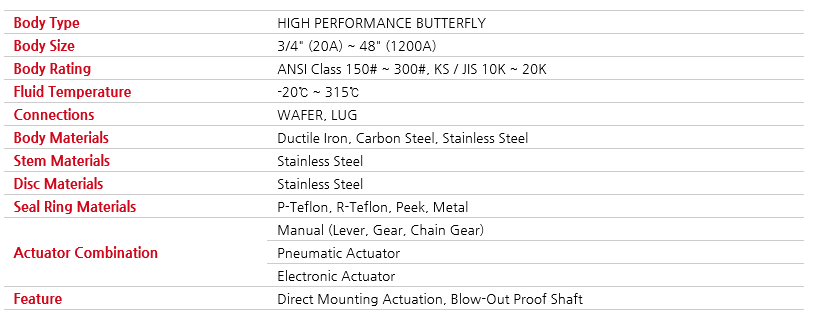

BUTTERFLY VALVE - HIGH PERFORMANCE TYPE
<제품소개>
회전운동식 밸브의 대표적인 형식이며 넓은 범위의 압력 및 온도의 각종 유체 제어 라인에 사용되는 High Performance Type의 Butterfly Valve입니다.
유량 특성이 좋고 유체 저항이 적어 대구경 밸브의 유체제어에 적합합니다.
인텔리전트 빌딩 및 반도체 공장, 산업플랜트 등 다양한 분야에 사용되며 Control과 On-Off 모두 적용 가능합니다.
<특징>
1. 대구경 유체 제어에 적합합니다.
2. Double Offset Design (2중 편심형) 구조로 높은 압력에도 Disc가 Seat 저항을 적게 받으며, Sealing 효과를 극대화 시킨구조입니다.
3. 유체에 따라 Metal이나 Soft 등 다양한 재질의 Seat 선정이 가능합니다.
4. Stem Grand는 V-Packing이 삽입되어 있어서 Sealing 효과가 높으며 Grand 부위로 발생되는 누설에 대한 차단 효과가좋습니다.
5. 다양한 Type의 구동부 적용이 가능합니다.
6. Control 및 On-Off 모두 적용 가능합니다.
