ACUATOR최종 수정 일자 : 2020-07-31 13:25:39

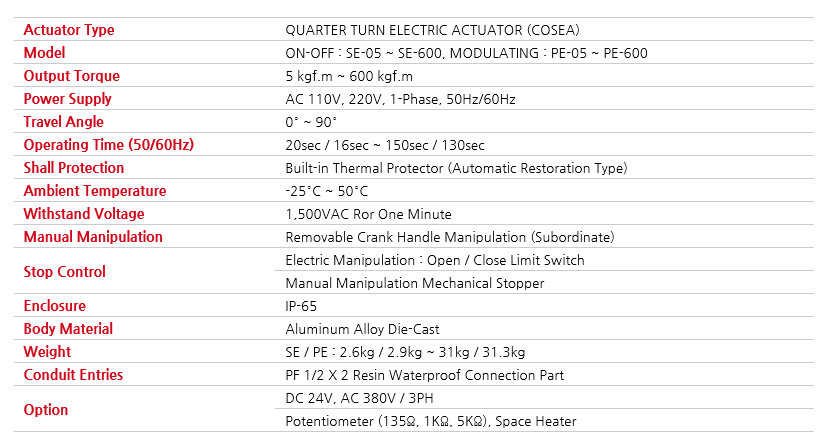

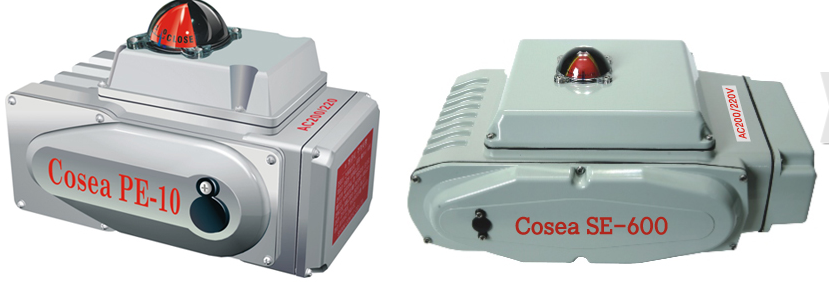

COSEA

<제품소개>

COSEA Electric Actuator는 Butterfly Valve, Ball Valve, Plug Valve와 접목하여 플랜트 및 산업시설, 빌딩 기계설비 시설에
 사용됩니다. 본체는 알루미늄 합금 Die-Cast로 경량화를 추구하였고, Control Pack의 몰드화로 높은 내구성과 분해능 1/250의정밀제어가 가능합니다. 현장 조건에 따라 On-Off 및 비례제어가 가능하며, 현재 밸브의 상태를 확인할 수 있는 기능과 수동으로조작 가능한 수동조작 핸들이 기본적으로 적용되어 있습니다.

<특징>

1. 설치 방향에 장애를 받지 않으며 360° 설치가 가능합니다.
2. 개도 지시계는 어떤 각도에서도 식별이 용이하도록 0% ~ 100% 개도 표시가 있는 Dome Type입니다.
3. 제품의 크기가 소형부터 대형까지 다양하여 현장에 맞는 Size를 구비할 수 있으며, Compact한 구조이며 내구성이 좋습니다.
4. 엑츄에이터의 보수나 점검이 용이하여 어느 누구나 쉽게 조치가 가능합니다.
5. 방수나 방진에도 대비하여 생산되었으므로 부담 없이 어느곳 에서도 위치 시킬 수 있습니다.
6. 엑츄에이터 내부에 필요한 부품 수를 최소화시켜 저렴한 단가를 실현시켰습니다.
7. Control Pack 특징
    - 몰딩 처리되어있어 수분에 강하며 내진동에 의해서 단락 될 위험이 몰딩 처리가 안된 일반 MOD Kit보다 훨씬 적습니다.
     - 분해능이 1/250 이상으로 정밀제어가 가능합니다.
     - Multi Signal(INPUT, OUTPUT = FEED BACK모두 해당)기능이 있습니다.
     - Speed Control 기능이 있습니다.
     - Auto Setting 기능이 있습니다.
     - Signal Fail Action 선택 기능이 있습니다.
     - 엑츄에이터 이상 유, 무 자가 진단 기능이 있습니다.

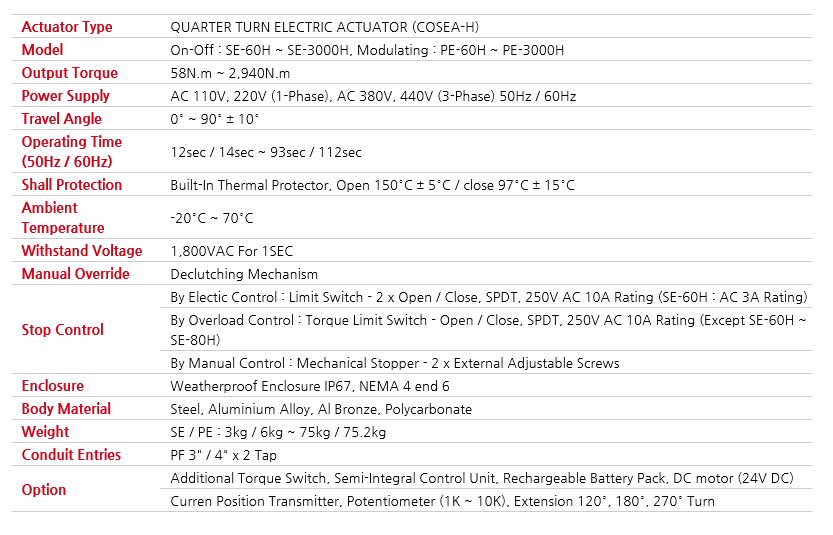

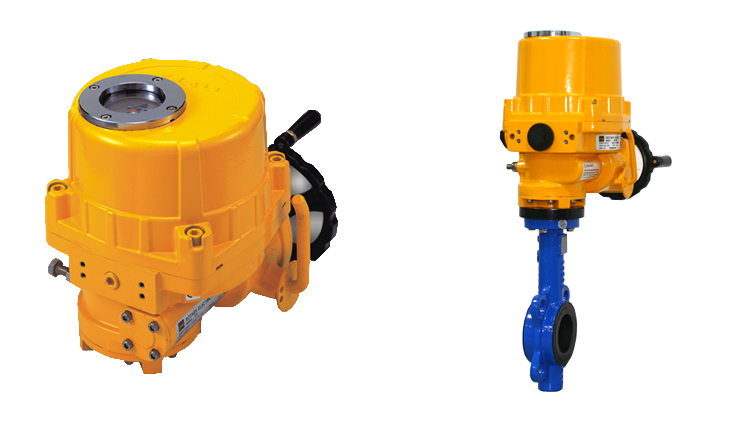

COSEA-H

<제품소개>

COSEA-H Electric Actuator는 Butterfly Valve, Ball Valve, Plug Valve와 접목하여 플랜트 및 산업시설, 빌딩기계설비 시설에사용됩니다. 기어비의 효율을 극대화시켜 타사 동급 엑츄에이터대비 높은 토오크를 출력하며, 현장에서 손쉬운 결선을 할 수 있도록터미널블럭 단자대를 구축하였습니다. 배관 내 이물질에 의해 모터의 손상을 방지해주는 토오크 스위치를 적용 할 수 있습니다.
현장조건에 따라 On-Off 및 비례제어가 가능하며, 현재 밸브의 상태를 확인할 수 있는 기능과 수동으로 조작 가능한 수동조작 핸들이기본적으로 적용되어 있습니다.

<특징>

1. 90°회전 조작용으로 Butterfly Valve, Ball Valve, Plug Valve, Damper 및 90°회전기기를 On-Off, 비례제어, 연동 구동,
     자동 콘트롤 등을 제어할 수 있습니다.
2. Body는 알루미늄합금으로 산화피막 처리 후 분체도장으로 부식 환경에서도 사용이 가능하고, 방수 IP68 (5M 72시      간) 구조로 설계되어 있기 때문에, 어떤 환경에서도 최상의 성능을 보장합니다.
3. IP67, IP68 (5M 72시간 Option) 등급의 방수형으로, 모든 접촉부위는 O-RING으로 완벽한 방수가 되어 있습니다.
4. Auto / Hand Clutch System이 내장되어 있어서, Lever만 당기면 수동운전이 바로 가능하고, Motor 구동 시 DeclutchingSystem에 의해 Clutch가 전동 위치로 자동 복귀되어, 전동 운전을 할 수 있게 합니다.
5. 2단 Worm Gear를 사용하여 밸브에 의한 역 토오크를 완벽하게 차단하여 최종위치를 유지 할 수 있고, Gear의 정밀가공과적절한 열처리로 고효율 저소음 (50dB이하)과 고출력 소형화를 실현하였습니다.
6. Hand Wheel은 Model에 따라 적절한 크기로 제작되었으며, Handle 손잡이를 부착하여 수동 조작이 보다 쉽도록 제작하였습니다.
7. 당사 Actuator 전용 Motor로 개발된 저관성 고출력 고효율 Motor로서, Thermal Protector 내장으로 Motor 과열과
    Coil 소손을 방지하도록 설계되어 있습니다.
8. Limit Switches는 Center Column (최종구동축)에 직접 고정하는 Cam Block Type으로 밸브의 위치를 정확히 제어하며,수동 운전으로 Over Travel 되어도 Cam 위치가 변하지 않으며, 구조가 간단하고 안내 문양에 따라 쉽게 Setting 할 수 있습니다.
9. 밸브에 의한 Over Load 발생 시 밸브와 Actuator를 보호할 목적으로 Torque Switch가 설치되어 있습니다.
10. Space Heater는 일교차에 의한 엑츄에이터 내부의 응축수 발생을 막아주어, Motor Switch 전기 장치등을 보호하고,
     Actuator Thermal Protector가 내장되어 엑츄에이터 내부 온도가 65C° 이상 상승하는 것을 막아주어 비교적 고온에서도사용 가능하도록 하였습니다.
11. STOPPER BOLTS는 VALVE를 수동운전으로 CLOSE, OPEN시 OVER TRAVEL 되는 것을 방지하기 위하여, CLOSE, OPEN 각각1EA씩 설치되어 있습니다.
12. Indicator는 Center Column에 직접 연결된 기계식 구조로 설계되었습니다.
13. Terminal Block은 원터치 끼움식 단자대를 사용하여 결선이 쉽고, 강한 진동에서도 결선이 이탈되지 않으며, Option에 따른단자대 확장이 편리합니다.
14. Electrical Wiring은 전기 사양과 Option Item에 따라서 최적제어 회로를 갖추고 있으며, 전기 사양과 Option 변경에 따라서회로 변경이 쉽도록 기본 전기 결선을 정하고, 또한 전기 도면을 체계화하였습니다.

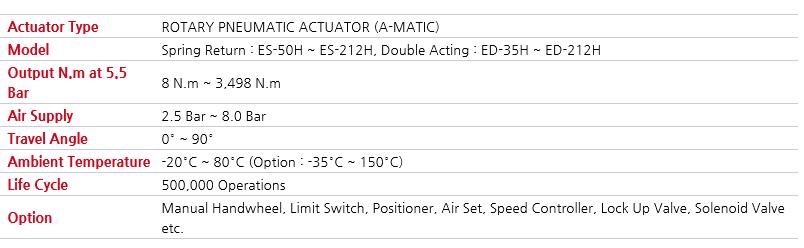

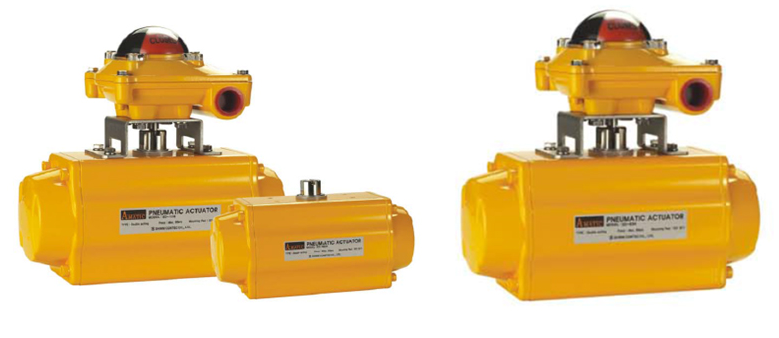

A-MATIC

A-MATIC Pneumatic Actuator는 Butterfly Valve, Ball Valve, Plug valve와 접목하여 플랜트 및 산업시설, 빌딩 기계설비 시설에사용됩니다. 구동방식은 Rack & Pinion Gear의 구동으로 회전하는 Rotary 방식의 엑츄에이터이며, Heavy Duty Springs 탑재로높은 토오크 출력 및 뛰어난 내구성을 자랑합니다. 국제규격에 상응하는 Accessory로 확장이 가능하여 현장 조건에 맞게 다재다능한구성으로 설계가 가능합니다.

<특징>

1. Hard Anodizing 처리 후 에폭시 분체 도장을 하여 옥상 등 실외 노출 지역에 설치 시 햇볕이나 빗물에 의해 변색이나 부식의 발생이
    적으며, 외관이고급스럽습니다.
2. 엑츄에이터 각도를 조정할 수 있는 Adjust Bolt가 Open, Close 양쪽 모두 조정할 수 있는 방식입니다.
3. 밸브와 Assembly 하여 각도 Setting 시 Open, Close 양쪽 방향 모두 각도 조정을 할 수 있기 때문에 정밀한 밸브 각도
    Setting이 가능합니다.
4. Drive Shaft를 Actuator Body와 고정하는 Snap Ring이 파손되거나 분실되어도 Drive Shaft가 근본적으로 Actuator
     Body 외부로 이탈되지 않도록 제작된 Blowout-Proof Spindle 방식으로 제작되었습니다

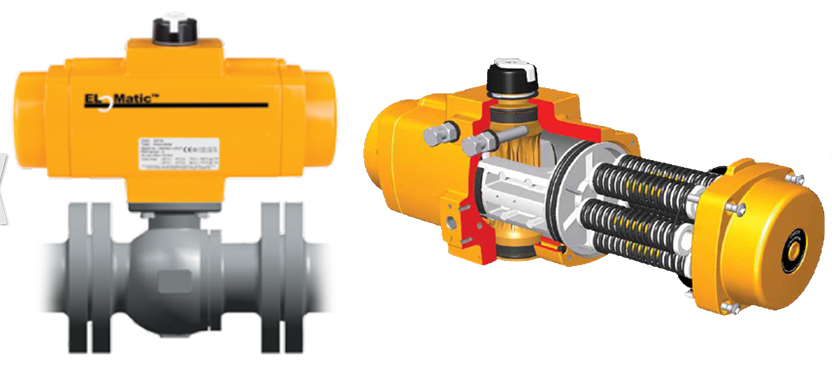

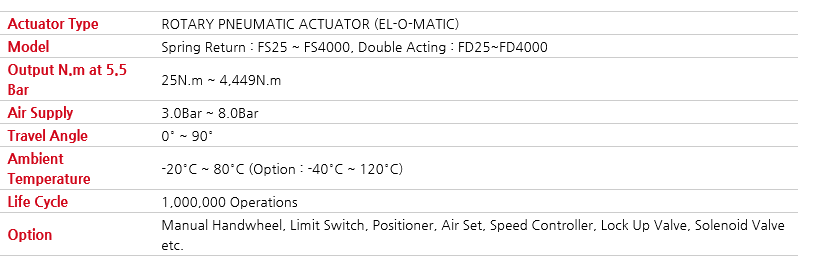

EL-O-MATIC

 <제품소개>

EL-O-MATIC Pneumatic Actuator는 Butterfly Valve, Ball Valve, Plug Valve와 접목하여 플랜트 및 산업시설,
빌딩 기계설비 시설에 사용됩니다. 수십 년간 쌓아온 기술적인 노하우로 높은 내구성과 신뢰할 수 있는 고성능을 보장합니다.
본체는 주물 제작 방식으로 생산하며 높은 토오크 출력이 가능하면서도 지속적으로 경량화를 추구하여 Compact함을 갖춤으로써 높은 품질을 자랑합니다.

<특징>

1. 원심주조법을 이용한 Aluminum 주물 제작 방식이며, Aluminum 압출 방식으로 제작하는 제품에 비해 내구성이 좋습니다.
2. Limit Switch나 Positioner 등을 장착 시, 혹은 Solenoid Valve를 장착 시 조립되는 부분이 돌출되어 있기 때문에 안정적인조립이 가능합니다.
3. Side Cover와 체결되는 Bolt Hole이 Actuator Body에서 두께가 가장 두꺼운 부분에 일정하게 가공되어 있습니다.
4. Air가 엑츄에이터 내부로만 공급되고 Actuator Body와 Side Cover 사이로 Air Leak가 되지 않도록 금속 Ball과 O-Ring으로 2중 방지 하였습니다.
5. 엑츄에이터 하단부 Bolt Hole은 Damper와 조립되어 Damper가 회전할 때 발생하는 Damper Torque를 견딜 수 있도록충분한 깊이로 가공되어 Bolt 조립 시 완벽한 고정을 할 수 있습니다.
6. EL-O-MATIC 사의 오랜 노하우로 만든 특수 Spring을 사용하여 Spring의 회복력이 좋고 변형이 없습니다.
7. Drive Shaft는 근본적으로 Actuator Body 외부로 이탈되지 않도록 제작된 Blowout-Proof Spindle 방식으로
    제작되었습니다.
