■ 레벨 게이지
○ TANK LEVEL GAUGE
| 모 델

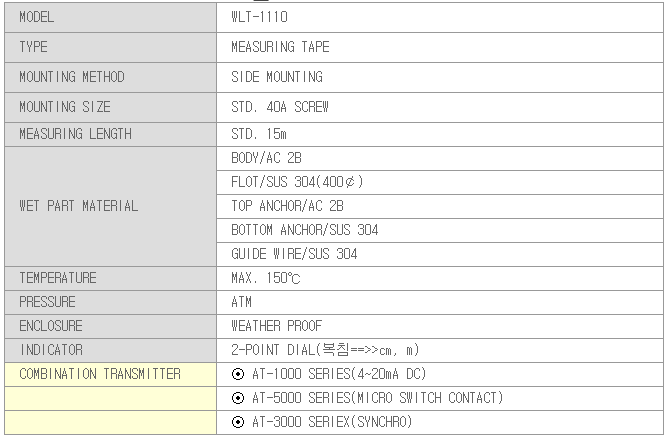

WLT-1110
| 동작원리
탱크 내 액체 표면에 있는 후로트는 후로트의 무게 후로트의 부력 및 테이프 장력 평형을 이루는 점에서 일정한 잠수 깊이로 떠있게 된다.
측정된 레벨은 측정테이프 및 계수기를 통하여 표시가 된다. 레벨이 올라가던지 혹은 내려갈 경우 후로트의 무게 변동에 따른(상승 혹은 하강)이 생기고, 이 힘은 즉시 스프링에 의해 보상되는 점에서 평형을 이룬다.
아울러 측정테이프는 이동을 하게 되고 변동된 레벨에 비례하여 조절된 위치를 표시하게 된다.
| 용 도
화학탱크(원유, 가솔린), 부식성 가스탱크, 선박
○ FLOAT TYPE WATER LEVEL INDICATOR
| 모 델

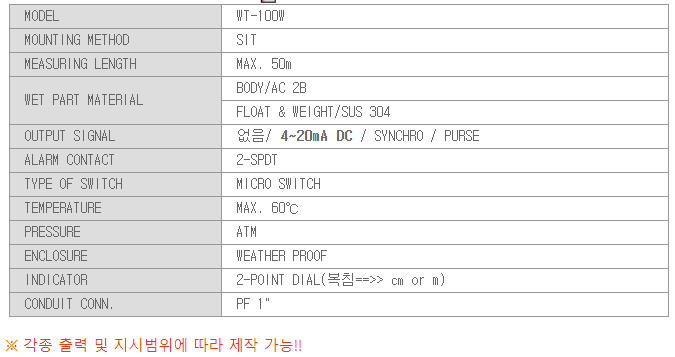

WT-100W
| 특 징
1. 설치, 보수가 편리함
2. 견고한 구조로 수명이 김
3. 원거리 전송이 가능함
| 동작원리
수위가 변동함에 따라 후로트와 발란스웨이트가 부력에 의해 상하운동을 한다. 이 상하운동을 와이어드럼에서 회전운동으로 바꾸어 기어를 통해 전송기, 캠 및 지시침에 전달하여 수위제어 및 중앙제어실로 수위의 변동을 전송한다. 제어경보를 위한 접점 위치는 현장에서 캠을 조정하여 쉽게 변경할 수 있다.
| 용 도
하천, 호수 및 해수
○ GATE POSITION INDICATOR
| 모 델

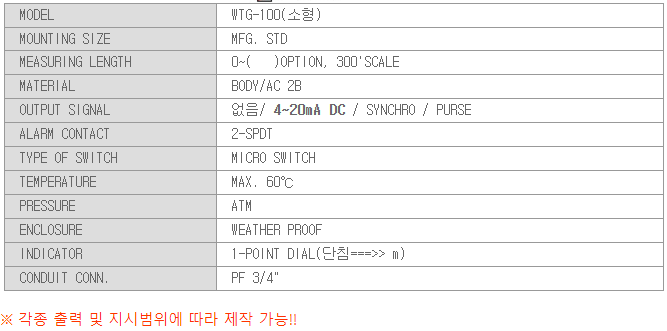

WTG-100(소형)
| 특 징
1. 설치, 보수가 편리함
2. 지시 및 제어 교정이 간편함
3. 지시 범위가 광범위함
| 동작원리
수문 구동모타가 동작하면 수문 구동드럼이 회전하면서 수문의 위치가 변하게 된다. 수문 구동 드럼축과 기기 입력축을 체인과 체인스프라켓 등으로 연결하면 수문 구동드럼의 회전이 기기 입력축에 전달된다. 이 회전력은 설계된 기어 유니트를 거쳐 전송기, 캠 및 지시침을 회전시켜 지시, 제어 및 전송 등을 할수 있다.
| 용 도
각종 수문
