레벨 트렌스미터최종 수정 일자 : 2020-07-31 10:13:17
■ 레벨 트렌스미터
○ MAGNETIC FLOAT TYPE LEVEL TRANSMITTER
| 모 델

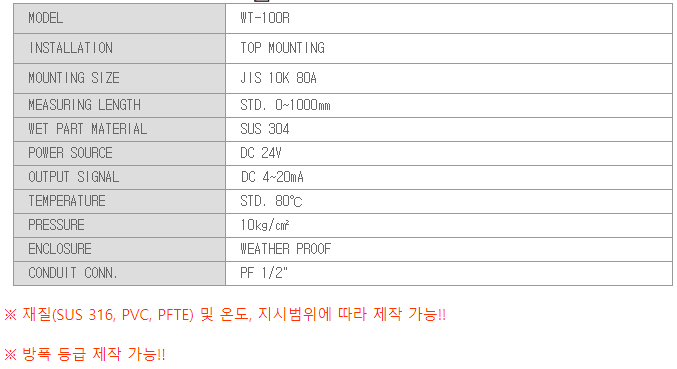

WT-100R
| 특 징
1. 설치가 편리하고 설치 공간이 적음
2. 재질변경이 용이하여 광범위하게 이용됨
3. 콘트롤라를 이용, 제어위치 자유롭게 변경
| 동작원리
액면이 변화함에 따라 후로트가 부력에 의해 액면과 동일하게 변화하면서 후로트 내부의 마그네트에 의해 포스트파이프 내부의 리드스위치를 "ON" 시킨다. 리드스위치의 "ON"위치가 변화하면서 저항값에 액면 변위값과 동일한 변화를 주므로 이 원리를 이용하여 액면의 위치변화를 파악할 수 있다.
| 용 도
일반 탱크 및 부식이 심한 황산, 염산, 기타 화학탱크

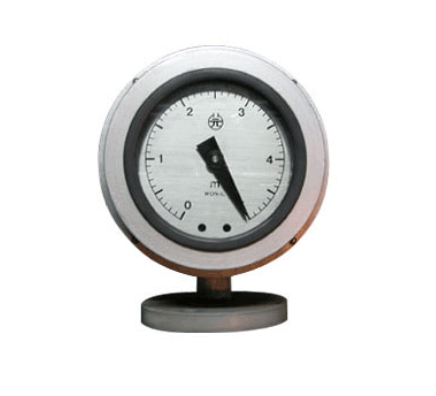

○ FLOAT TYPE LEVEL TRANSMITTER
| 모 델

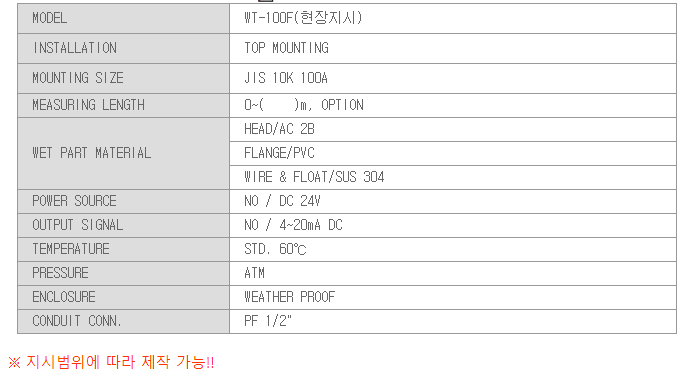

WT-100F
| 특 징 :
1. 현장지시 및 전송지시가 가능함
2. 설치할 곳 천장이 낮을때 사용이 편리함
3. 콘트롤라를 이용하여 최고, 최저 지시가능
| 동작원리
액면이 변화함에 따라 후로트가 부력을 받아 액면과 동일하게 변화하게 된다. 이런 후로트의 수직운동을 와이어 드럼에서 회전운동으로 바꾸어 기어를 거쳐 지침에 전달하게 된다. 바늘이 회전함에 따라 저항판의 저항값이 변하게 되므로 이 원리를 이용하여 액면의 위치변화를 알수 있다.
| 용 도
압력이 비교적 낮고 부식성이 없는 탱크
