레벨 스위치(유체용)최종 수정 일자 : 2020-07-31 09:48:12

■ 레벨 스위치(유체용)

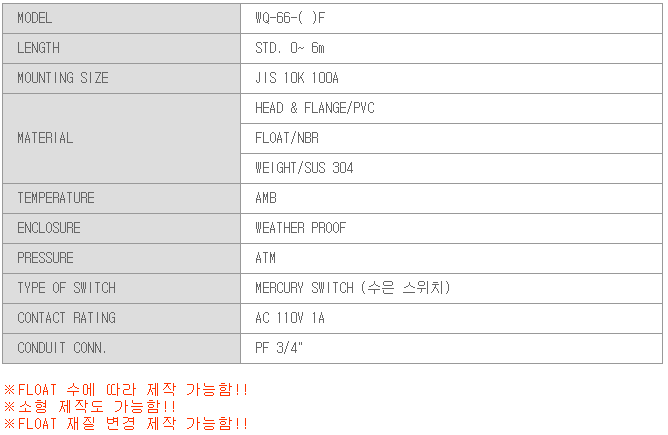

○ QUICK FLOAT TYPE LEVEL SWITCH

| 모 델

WQ-66-( )F

| 특 징

1. 접점위치를 쉽게 변경할수 있고 설치가 간편

2. 완전 방수형으로 제작됨

3. 부식에 강하고, 압력탱크에도 사용가능

| 동작원리

후로트안에는 수은 스위치가 들어 있고 또 수은 스위치 주변에는 누수가 되더라도 안전하게 띌 수 있도록 비중이 가벼운 물질로 채워져 있다.

액위가 상승하기 전에 후로트가 아래로 떨어져 있으며, 이 때 스위치는 OFF상태가 된다. 액위가 상승함에 따라 후로트가 상승하며 이때 스위치안의 수은이 흘러내려서 스위치 접점이 ON이 된다.

| 용 도

정화조나 폐수처리장

○ MAGNETIC FLOAT TYPE LEVEL SWITCH

| 모 델

WM-12

| 특 징

1. 설치가 편리하고 구조가 견고함

2. 고온고압에 사용 가능함

3. 동작이 정확하고 부식성에 강함

| 동작원리

액면이 증가함에 따라 탱크 내부의 후로트가 부력에 의해 상승하게 된다. 이때 후로트와 연결된 마그네트가 하강하면서 기기 내부의 마그네트가 자력 반발에 의해 상승시킨다. 기기 내부의 마그네트는 스위치 메카니즘에 변화를 주어 접점 변화를 일으키게 된다.

| 용 도

각종 탱크측면에서 액면제어

○ DISPLACER TYPE LEVEL SWITCH

| 모 델

WM-90

| 특 징

1. 설치가 간편함

2. 동작이 정확하고 제어위치의 교정이 편리함

3. 고온용에 많이 사용함

| 동작원리

액면이 증가함에 따라 디스플레이서가 부력을 받아 상승하게 되고 이때 디스플레이서와 연결되어 있는 실파이프 내부의 철심 역시 상승하게 된다. 철심이 상승하여 마이크로스위치와 연결되어 있는 마그네트 위치에 도달하면 자석은 철심에 붙고자 실파이프 쪽으로 움직이게 된다. 자석이 움직이면서 마이크로 스위치를 눌러주게 되어 접점 변화를 일으킨다.

| 용 도

화학, 공업, 정유공업, 일반 액체탱크 및 선반
