두산 신품 공작기계최종 수정 일자 : 2020-07-30 14:31:29
| 제품개요 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 고속 탭핑센터 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 동급최고의 급이송 속도(60m/min) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FEM 해석을 통한 고강성 구조 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 저관성 주축모터 채용(표준:12000rpm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 제원 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Description | DT400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 이송 | 이송거리 | X축 | 520mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Y축 | 400mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Z축 | 350mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Feed | 급속이송속도 | X축 | 60 m/min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Y축 | 60 m/min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Z축 | 56 m/min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 테이블 | 테이블 크기 | 650x400mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 허용 하중 | 150Kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 주축 | 회전속도 | 12,000 r/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ATC | 공구형식 | BT30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 공구 보유수 | 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 선택사양(Optional Features) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 고속 CAM type ATC장치(20 Tools) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4축용 로타리 테이블 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 칩컨베이어 & 버켓 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 자동문 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 쿨런트 건 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic System | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 샤워 쿨런트 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 주축 관통 절삭유장치 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Oil Skimmer | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Semi-dry unit
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
고정밀 스위스 타입 터닝센터
동급 최고의 속도와 생산성 실현
동급 최대의 툴링 시스템
사용자 편의를 위한 전용 HMI 개발
시계,의료용품과 같은 초정밀 가공 실현
| Description | PUMA ST20G | |||
| 가공능력 | 최대가공경 | Φ20mm | ||
| 최대가공길이 | 205mm | |||
| 최대 주축 드릴링/태핑경 | ø 10 (0.4) / M8 | |||
| 최대 보조축 척킹경 | Φ20mm | |||
| 메인 스핀들(주축) | 주축 속도 | 10,000r/min | ||
| 모터 | Main Spindle Motor | 2.2 / 3.7kW | ||
| (Built-in) | ||||
| Sub Spindle Motor | 1.5 / 2.2kW | |||
| (Belt) | ||||
| 이송 | 급속이송속도 | 32m/min | ||
| 제품개요 | ||
| 대형 공작물의 고정도 가공이 가능한 컬럼 무빙 방식의 신개념 방전가공기 | ||
| 신소재 세라믹 다량 채택으로 정밀도와 내구성 상승 | ||
| 최개 두께 410mm의 대형 공작물 가공 | ||
| U, V 축 Ball Screw 및 AC서보 모터 채용으로 고속, 고정밀도 보장 | ||
| 헤드부 일체의 고강성 테이퍼 가공장치 탑재 | ||
| 와이어 결선이 용이한 고성능 Suction 표준 장착 | ||
| 다기능 리모콘 표준 장착으로 장비의 조작 편의성 향상 | ||
| 제원 | ||
| Description | Unit | W 800F |
| 축 이동거리(X/Y/Z) | mm | 800x500x420 |
| 가공물최대치수(W/D/H) | mm | 1200x700x410 |
| 최대 가공물 중량 | kg | 2500 |
| 최대 와이어 이송속도 | mm/sec | 250 |
| 기계본체 중량 | kg | 6000 |
W535F
| 제품개요 | ||
| 최고의 생산성을 자랑하는 고속, 고정도 WIRE 방전가공기 | ||
| 동급 최고의 가공속도 실현 :200㎟/min (Φ0.25) | ||
| 5축 AC서보모터/볼스크류 사용으로 고정밀도 보장 | ||
| 중요부에 신소재 세라믹 사용으로 열변형, 누설전류 차단 | ||
| 다기능 리모콘 표준 장착으로 장비의 조작 편의성 향상 | ||
| 와이어 결선이 용이한 고성능 Suction 장치 표준 장찰 | ||
| 강력한 산업용 32bit CPU를 탑재한 고성능 CNC(Vision 640iW)채용 | ||
| 제원 | ||
| Description | Unit | W 535F |
| 축 이동거리(X/Y/Z) | mm | 500x350x270 |
| 가공물최대치수(W/D/H) | mm | 700x500x260 |
| 최대 가공물 중량 | kg | 700 |
| 최대 와이어 이송속도 | mm/sec | 250 |
| 기계본체 중량 | kg | 3700 |
| U,V 축 이동거리 | mm | 100x100 |

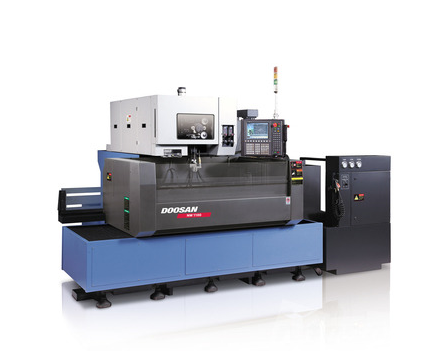

| NW-1100 |
| 제품개요 | ||
| 대형 침적식 방전가공기 | ||
| 대형 LCD Panel 프레스 금형에 특화 | ||
| 전면도어 소재 두께별 자동제어 기능추가 | ||
| 프레스 금형의 생산성을 위한 2차 속도 향상 | ||
| 대형 방전가공기의 1100급 침적장비 | ||
| 제원 | ||
| Description | Unit | NW1100 |
| 최대 가공물 치수 | mm | 1600x850x240 |
| Taper 각도 | ±˚/tmm | ±25˚/ 100t |
| 사용 WIRE 경 | Ø | Ø0.15 ~ Ø0.3 |
| Taper 거리(UxV) | mm | 120x120 |
| 이송 거리(X/Y) | mm | 1100x650 |
| 와이어 장력 | N | 0.2 ~ 28N |
| Controller | Vision-640i | |
NW-800
| 제품개요 | ||
| 중대형 침적식 Wire-cut 방전가공기 | ||
| AWT(자동결선장치) 장착으로 무인 가공 실현 | ||
| 컬럼이송 방식 채택으로 고중량 대형 공작물의 고정도 가공 가능 | ||
| 테이블/베드 일체형 구조로 고강성/내구성 확보 | ||
| 최대 두께 410mm 대형 공작물 가공 가능 | ||
| 제원 | ||
| Description | Unit | NW800 |
| 축 이동거리(X/Y/Z) | mm | 800x550x420 |
| 가공물최대치수(W/D/H) | mm | 1300x1000x410 |
| 최대 가공물 중량 | kg | 3000 |
| Taper 각도 | ±˚/tmm | ±25˚/t400mm |
| 최대 가공전류 | A | 40 |
NW-570
| 제품개요 | ||
| 고정밀 침전식 와이어 방전기 | ||
| 고강성 구조의 침적가공에 탁월한 Table Moving 방식 | ||
| AWT(자동결선장치) 장착으로 무인 가공 실현 | ||
| 자동 결선율을 높이기 위한 강력한 Z 노즐 채택 | ||
| 리니어 스케일(x/y) 표준 장착으로 초정밀 가공 실현 | ||
| Cyclone 장치 부착으로 기존 3중 필터의 수명이 5배 이상 대폭 향상 | ||
| 전면부 Work Tank 자동 도어 장치 장착으로 편의성과 생산성 증대 | ||
| U, V 축 (120x120mm) 확대로 생산성 극대화 | ||
| CNC Controller: Vision 640iW | ||
| 제원 | ||
| Description | Unit | NW 570 |
| 축 이동거리(X/Y/Z) | mm | 570 × 370 × 350 |
| 가공물최대치수(W/D/H) | mm | 770 × 520 × 340 |
| 최대 가공물 중량 | kg | 1000 |
| 최대 와이어 이송속도 | mm/sec | 0~250 |
| 기계본체 중량 | kg | 4950 (NC 포함) |
