dpf series최종 수정 일자 : 2020-07-30 14:21:15

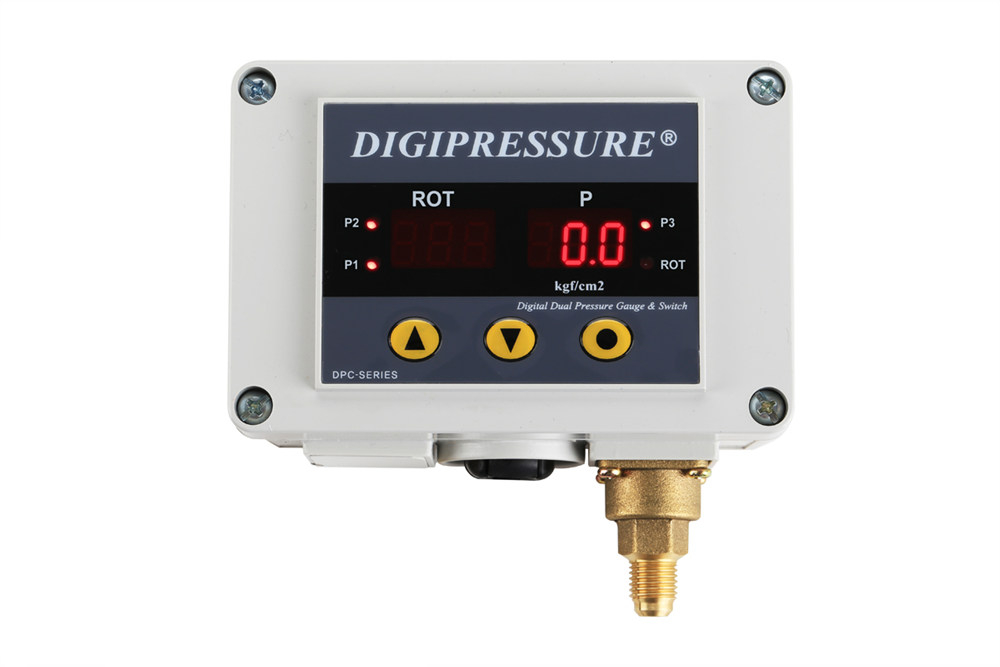

◆DPF-L
압력센서 1점 (저압)
- 밀폐형 스크류/스크롤형 냉동기 제어
- 저압 1점, FAN SPEED 제어 1점
- 저압 ON/ 고압 OFF 지연타이머 내장
- 설정압력값 0.1 kgf/㎠ 단위로 입력 가능
- 압력단위 (kgf/㎠, Mpa, Bar) 주문시 선택사항
전원공급: 100-240V~ 10% 50-60hz
소모전류: 200mA
표시장치: 3 Digit FND x 2 for HP & LP
압력레인지: -1.0~50 Kgf/㎠ (Both Low & High)
출력접점: SPDT 250V/ 3A
상용온도: -20~60℃ RH 60%
센서정밀도: 0.5%
통신적용: RS-485 (Option)
전류출력적용: (Option)
(전류출력 레인지: 0-50Kgf/㎠ (4-20mA)
(냉매온도 환산기능 적용)

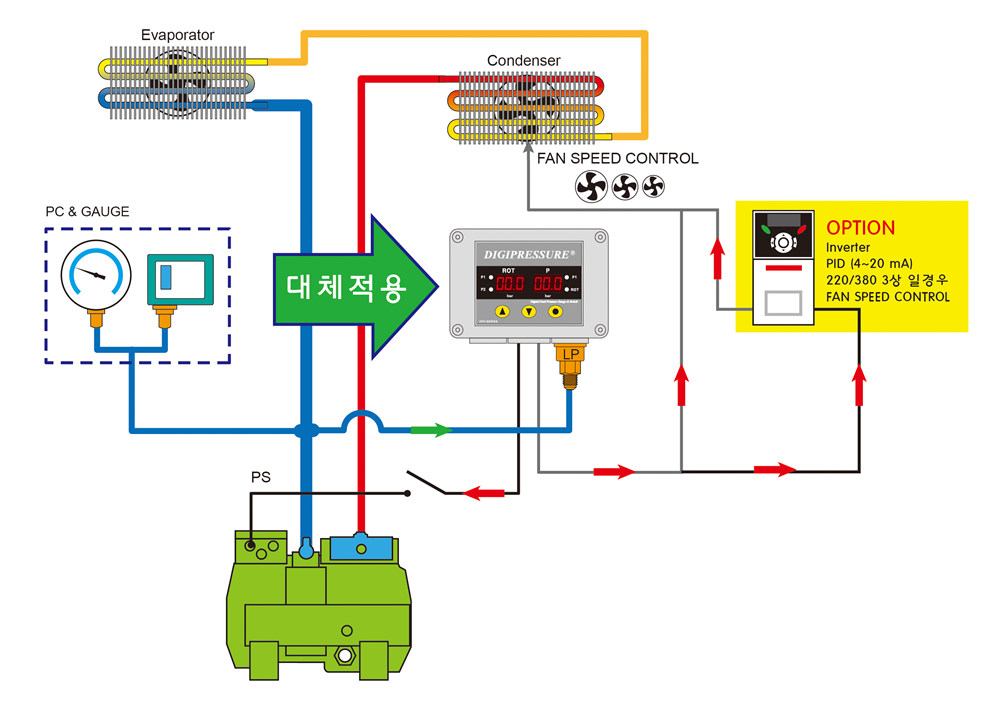

-작용설치도
- 고,저압 경보 지연타이머 내장
- 압력단위(kgf/㎠ ,MPa, bar)주문시 선택사항

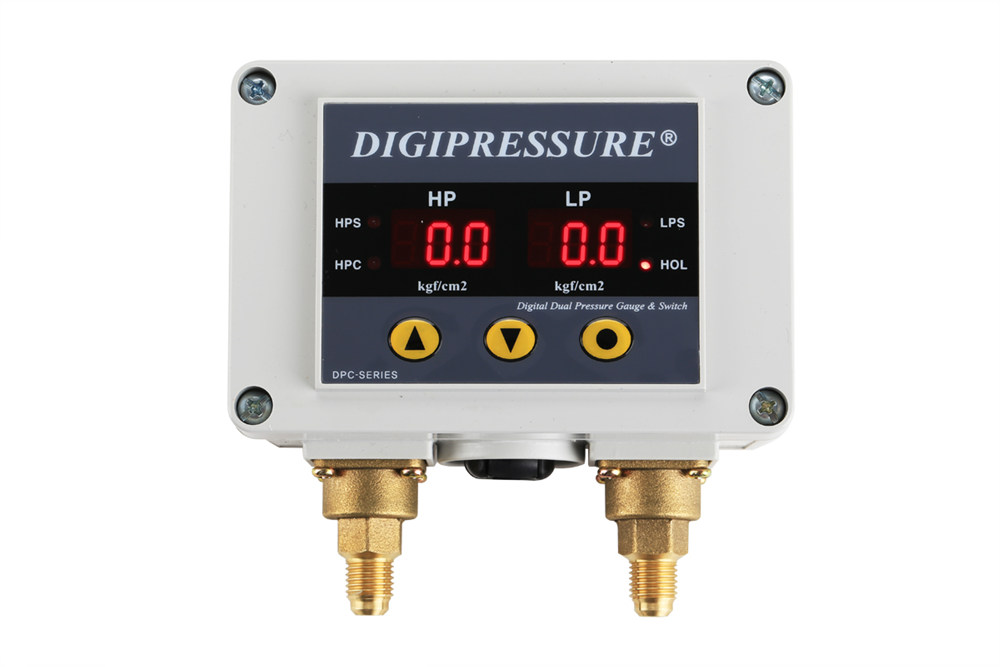

◆DPF-HL(FAN 스피드 제어 겸용)
압력센서 2점 (저압/고압)
- 소형 냉동기 응축기 FAN스피드 제어 겸용 (단상 220V 500W이하적용)
- DPS (듀얼압력스위치 1점), FAN SPEED 제어 500W점
- 저압 ON/ OFF 고압 OFF 지연타이머 내장
- 설정압력값 0.1 kgf/㎠ 단위로 입력 가능
- 압력단위 (kgf/cm2, Mpa, Bar) 주문시 선택사항
전원공급: 100-240V~ 10% 50-60hz
소모전류: 200mA (부하:500W별도)
표시장치: 0.36" 3 Digit FND x 2 for HP & LP
압력레인지: -1.0~ 50 Kgf/㎠ (Both Low & High)
출력접점: DPS: SPDT 250V/ 3A, FAN SPEED CONTROL : 220V 500W
상용온도: -20~60℃ RH 60%
센서정밀도: 0.5% FS
통신적용: RS-485MODBUS RTU (Option)
전류출력적용: (Option)
(전류출력 레인지: 0-10~50Kgf/cm2 (4-20mA)
(냉매온도 환산기능 적용)

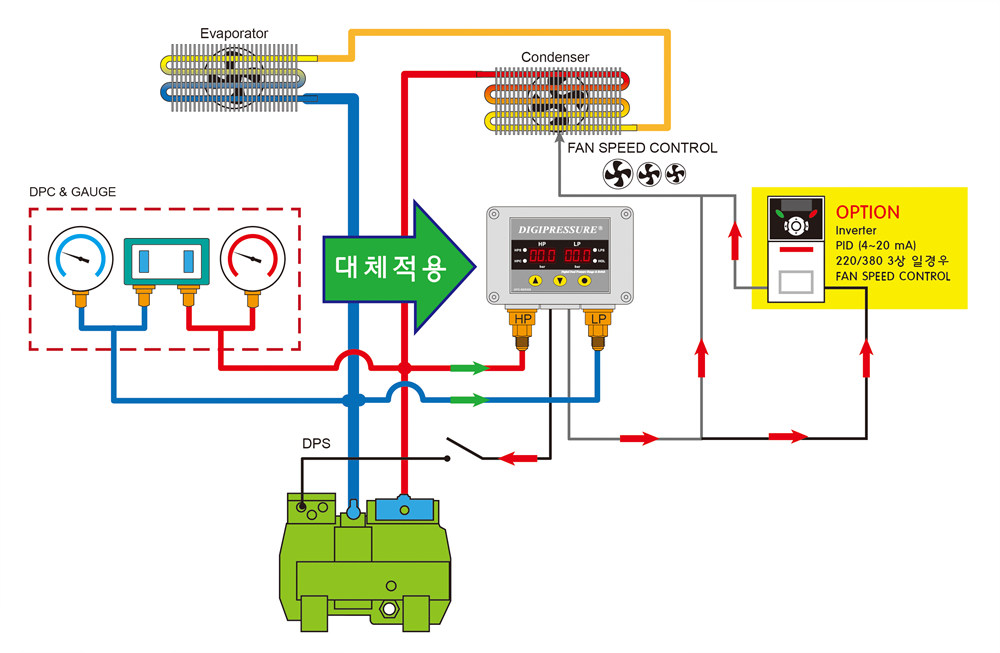

-작용설치도
- 설정압력값 0.1kgf/㎠
- 압력단위(kgf/cm2 ,MPa, bar)주문시 선택사항
- 압력레인지 : -0.1~10 ~ 50 kgf/cm2
