dpc series최종 수정 일자 : 2020-07-30 14:09:28

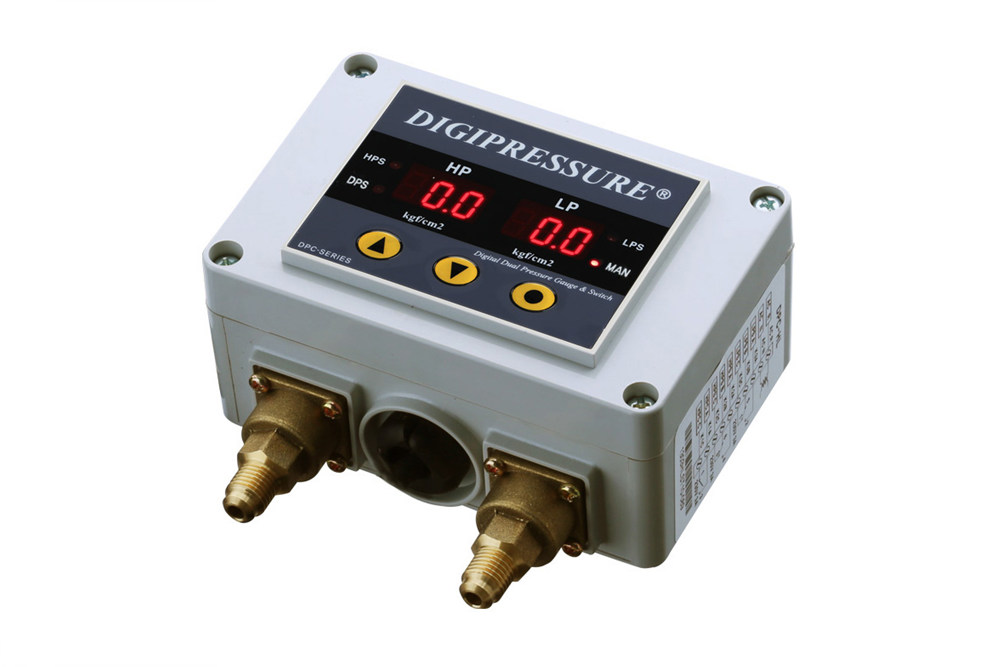

◆DPC-HL

압력센서 2점 (저압/고압)
- 밀폐형 왕복동/스크류/스크롤형 냉동기 제어
- 저압 1점,고압 1점,휀제어 1점
- 저압 ON & OFF / 고압 OFF 지연타이머 내장
- 설정압력값 0.1 kgf/㎠ 단위로 입력 가능
- 압력단위 (kgf/㎠,Mpa,Bar) 주문시 선택사항

전원공급: 100-240V~ 10% / 50-60hz,24VDC
소모전류: 200mA
표시장치: 0.36" 3 Digit FND x 2 for HP & LP
압력레인지: -1.0 - 10~50 Kgf/㎠ (Both Low & High)
출력접점: 출력 CABLE 8P: (SPST 250V/ 3A) ,출력 CABLE 10P: HPS & LPS( SPDT 250V/ 3A) HPC(SPST250V 5A)
상용온도: -20~60℃ RH 60%
센서정밀도: 0.5% FS
통신적용: RS-485 MODBUS RTU (Option)
전류출력적용; (Option)
전류출력 레인지: 0-10 ~ 50Kgf/㎠ (4-20mA) (R22,23,134,410,404,407,507 냉매온도 환산기능 적용) 이외의 냉매는 주문적용

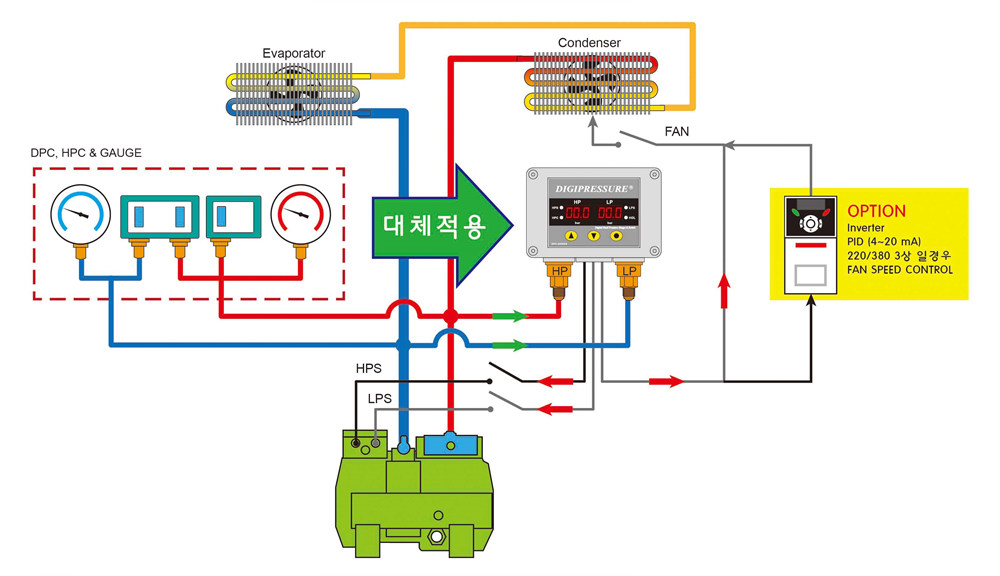

-작용설치도

- 저압 ON/ 고압 OFF 지연타이머 내장

- 설정압력값 0.1kgf/㎠

- 압력단위(kgf/㎠ ,MPa, bar)주문시 선택사항

- 압력레인지 : -0.1~50kgf/㎠

- 압력 보정기능 적용

주문사양: Order Specification:

- 인버터제어 고저압 PID제어

- 통신RS-485, 전류출력(4-20mA)

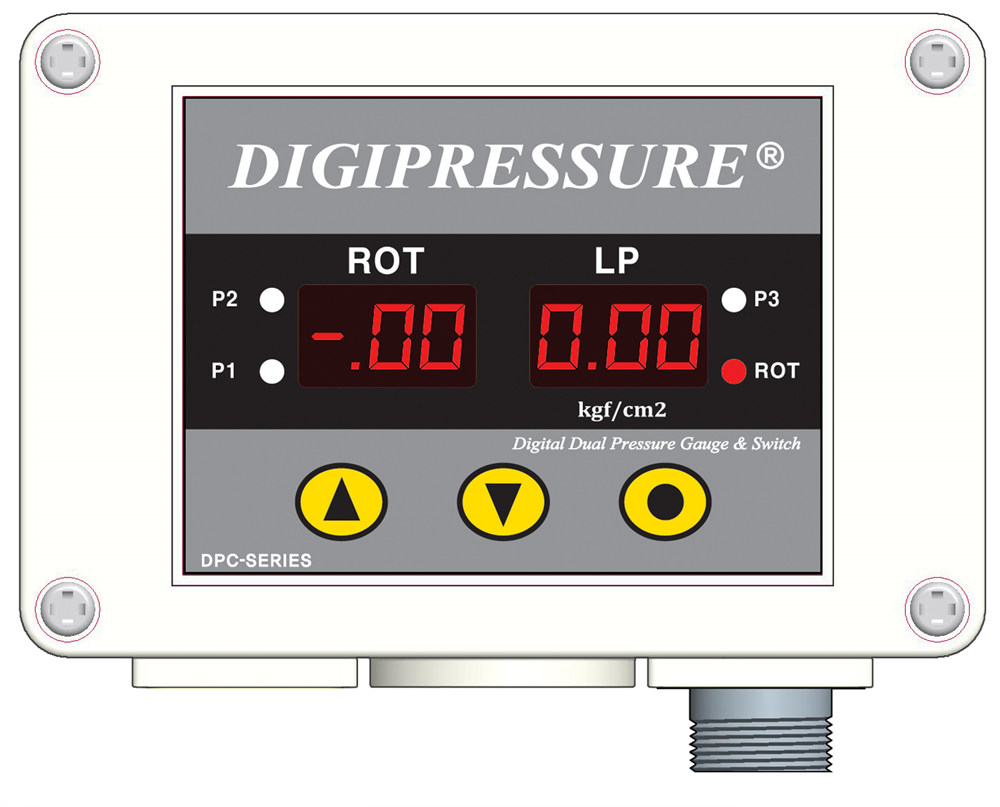

◆DPC- L

압력센서 1점 (고압/ 50KG 저압/10KG)
- 용량제어및 FAN 3단제어전용 스위치
- 출력 접점 3점 (교번제어,ON/OFF 지연타이머)
- 설정압력 값 20KG 이상 0.1kgf/cm2 입력가능
- 설정압력 값 10KG 0.01kgf/cm2 입력가능
- 압력단위 (kgf/cm2,Mpa,Bar) 주문시 선택사항|0.5%FS|RS-485 MODBUS RTU (Option)

전원공급: 100-240V~ 10% 50-60hz,24VDC주문사양,
소모전류: 200mA
표시장치: 0.36" 3 Digit FND x 2 for HP & LP
압력레인지: -1.0~50(10,100,200,600) Kgf/cm2
출력접점: SPST 250V/ 3A ,SPDT 250V/ 3A
상용온도: -20~60℃ RH 60%
센서정밀도: (Option) (전류출력 레인지: 0-50Kgf/CM2 (4-20mA) R22,23,134,404,407,410,507 (냉매온도 환산기능 적용)

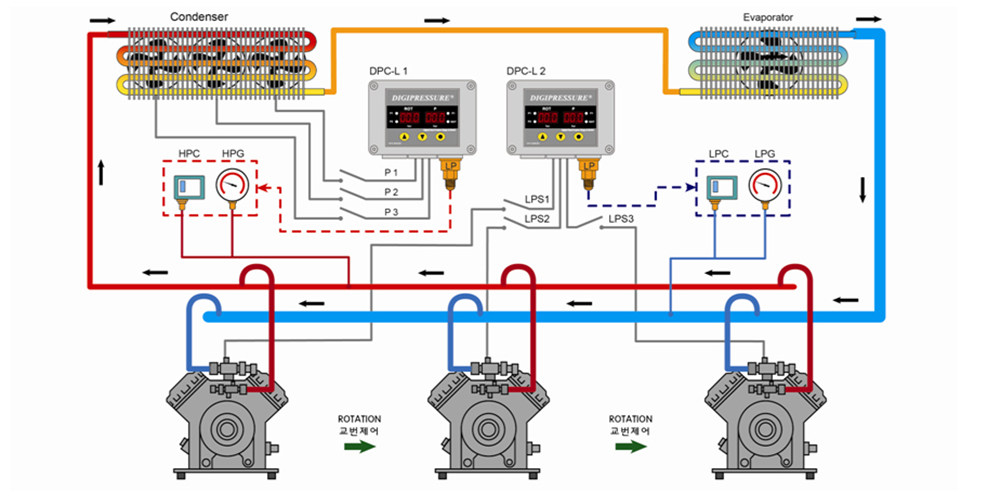

-작용설치도

- ROT : 교번제어 기능: 2단 또는 3단 릴레이 교번 제어기능.

- 설정압력값 저압제어: 0.01KGF/CM2

고압제어: 0.1KGF/CM2

- 지연타이머 내장: (ON/OFF지연타이머)

- 압력단위(KGF/CM2 ,MPa, bar)주문시 선택사항
- 압력레인지 : -0.1~10,20,30,40,50 KGF/CM2

◆DPC-DIF (전자식 오일압력스위치)

압력센서 2점 (저압/고압/차압스위치)
- 오일압력 차압 제어출력( 필터 및 입,츨력 차압 스위치 대체)
- 저압 1점,고압 1점,차압제어 1점
- 저압 / 고압 / 차압 지연타이머 내장
- 편차 ON 지연타이머 내장
- 설정압력값 0.1 kgf/㎠ 단위로 입력 가능
- 압력단위 (kgf/㎠,Mpa,Bar) 주문시 선택사항

전원공급: 100-240V~ 10% 50-60hz,24VDC 주문사양
소모전류: 200mA
표시장치: 0.36" 3 Digit FND x 2 for HP & LP
압력레인지: -1.0~50 Kgf/㎠ (Both Low & High)
출력접점: HPS & LPS SPDT 250V/ 3A DPS SPST 250V/3A
상용온도: -20~60℃ RH 60%
센서정밀도: 0.5%FS
통신적용: RS-485 MODBUS RTU (Option)
전류출력적용: (Option) (전류출력 레인지: 0-10 ~ 50Kgf/㎠ (4-20mA)) (냉매온도 환산기능 적용)

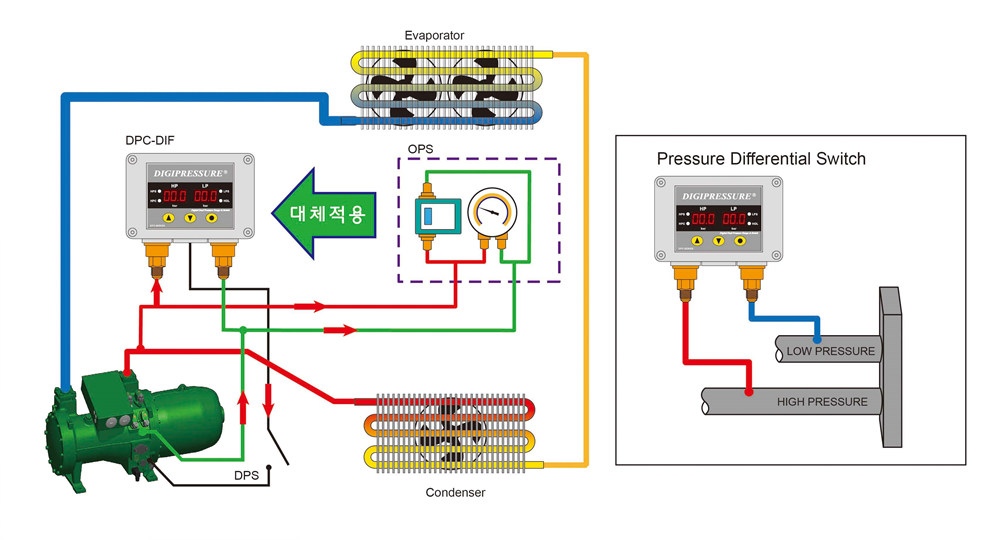

-작용설치도

- 저압 차압 ON/ 고압 OFF 지연타이머 내장
- 편차 ON 지연타이머 내장
- 설정압력값 0.1kgf/㎠
- 압력단위(kgf/㎠ ,MPa, bar)주문시 선택사항
- 압력레인지 : -0.1~50,30,20,10 kgf/㎠

◆DPC-H1L2

압력센서 2점 (저압/고압)
- 저압제어 스위치 1점 추가형 (제상사이클,로딩/언로딩 압축기 용량제어 사용)
- 저압 2점,고압 1점
- 저압 ON/OFF 고압 OFF 지연타이머 내장
- 설정압력값 0.1 kgf/㎠ 단위로 입력 가능
- 압력단위 (kgf/㎠,Mpa,Bar) 주문시 선택사항

전원공급: 100-240V~ 10% 50-60hz,24VDC주문사양,
소모전류: 200mA
표시장치: 0.36" 3 Digit FND x 2 for HP & LP
압력레인지: -1.0~50 Kgf/㎠ (Both Low & High)
출력접점: HPS & LPS: SPDT 250V/ 3A
상용온도: -20~60℃ RH 60%
센서정밀도: 0.5%FS
통신적용: RS-485 MODBUS RTU (Option)
전류출력적용: (Option)
(전류출력 레인지: 0-10 ~ 50Kgf/㎠ (4-20mA))
R22,23,134,410,404,407,507(냉매온도 환산기능 적용)

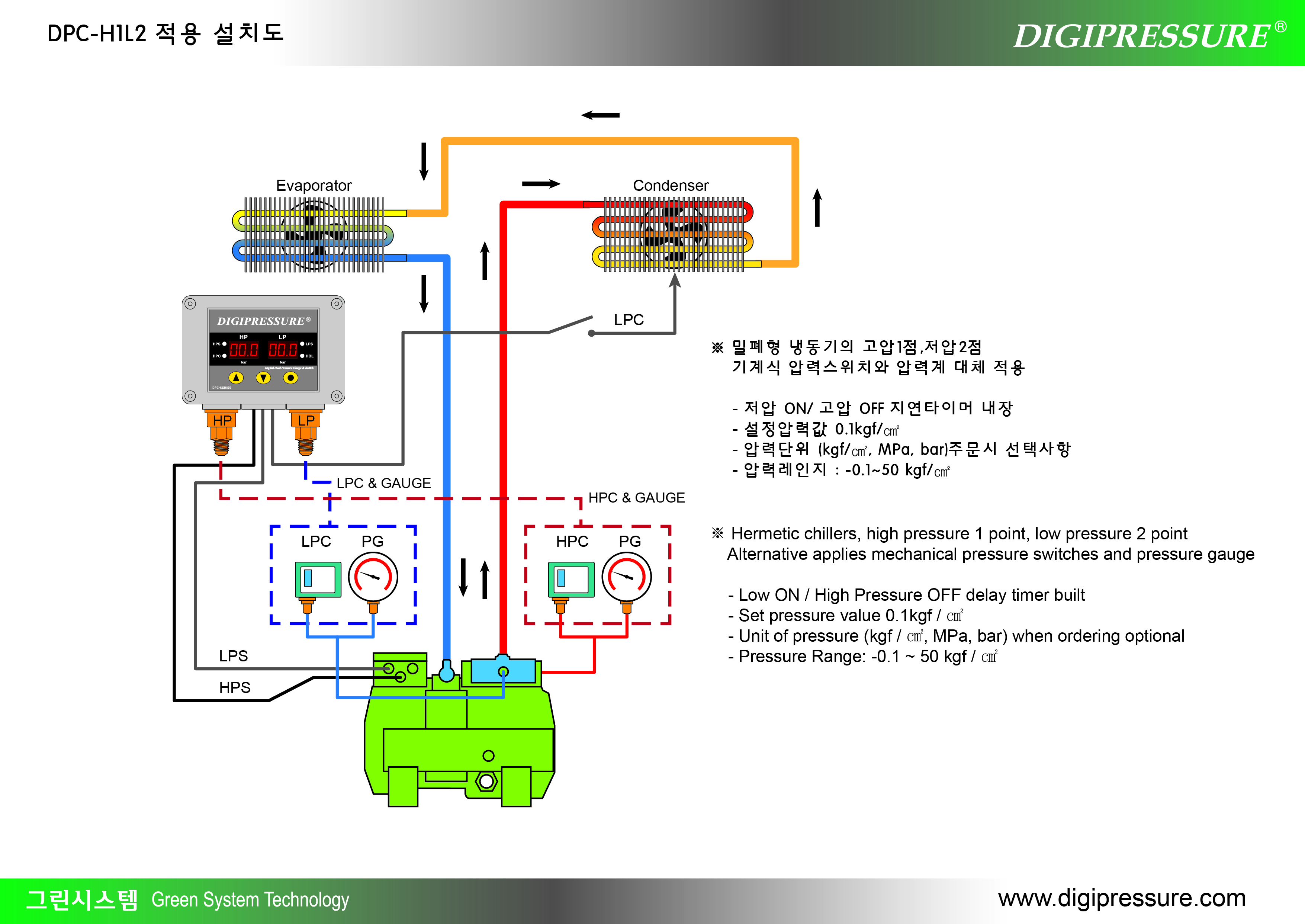

-작용설치도

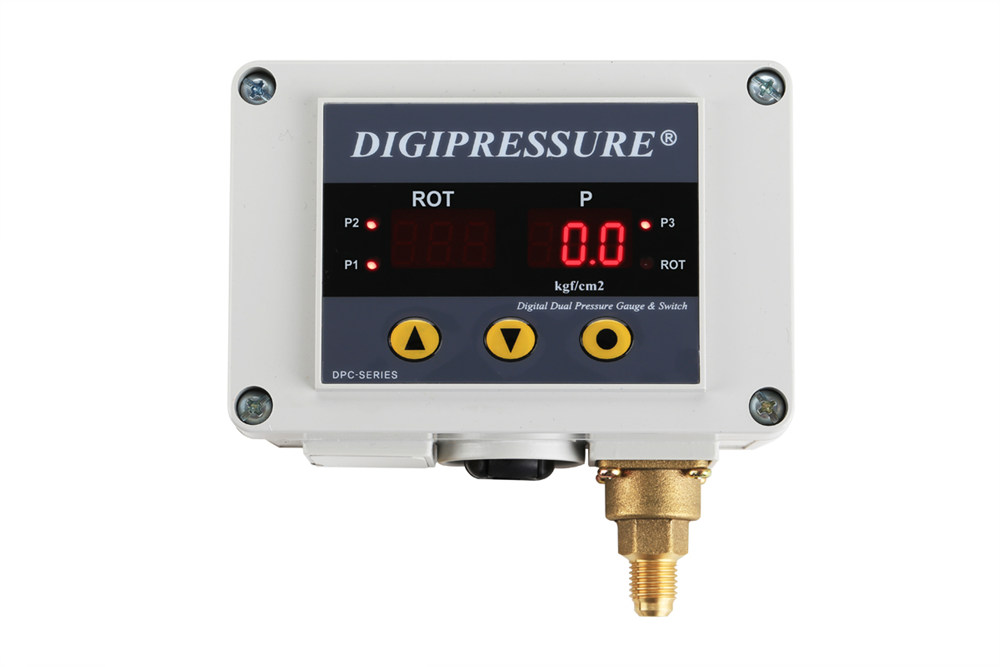

◆DPC-L-600

압력센서 1점 (저압)
- 밀폐형 스크류/스크롤형 냉동기 제어
- 저압 3점 (교번제어,릴레이출력 회전기능)
- 저압 ON 지연타이머 내장
- 설정압력값 0.1 kgf/㎠ 단위로 입력 가능
- 압력단위 (kgf/㎠,Mpa,Bar) 주문시 선택사항

전원공급: 100-240V~ 10% 50-60hz
소모전류: 200mA
표시장치: 3 Digit FND x 2 for HP & LP
압력레인지: -1.0~600 Kgf/㎠
출력접점: SPDT 250V/ 3A
상용온도: -20~60℃ RH 60%
센서정밀도: 0.5%
통신적용: RS-485 (Option)
전류출력적용: (Option)
(전류출력 레인지: 0-50Kgf/㎠ (4-20mA)
(냉매온도 환산기능 적용)

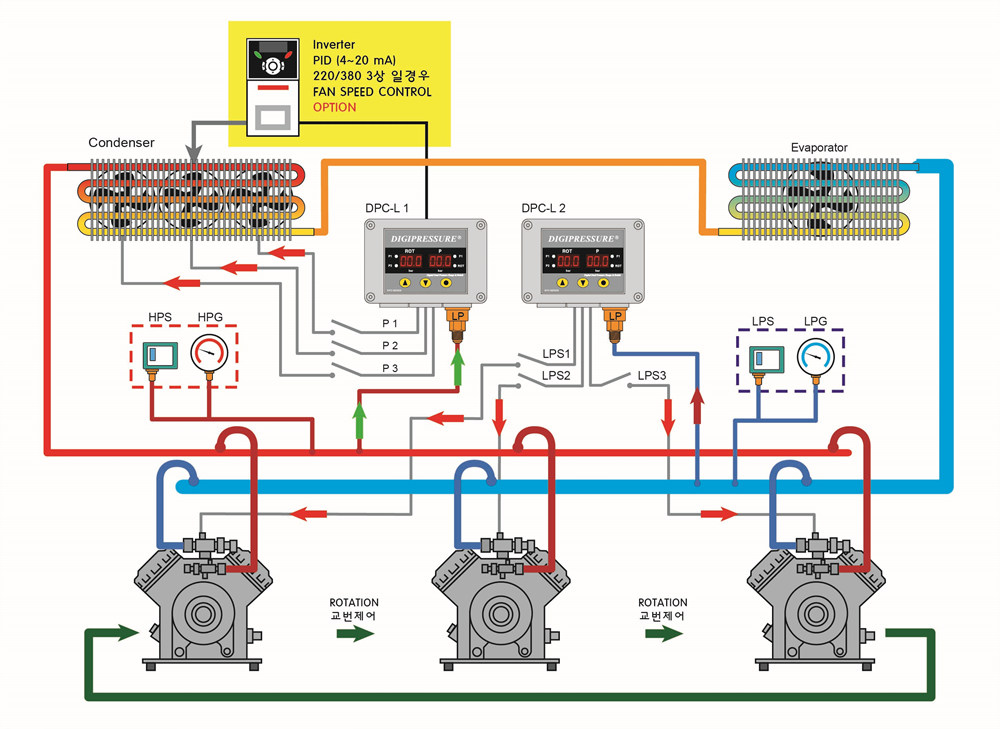

-작용설치도

-ROT RL기능내장 압력제어, 편차입력 가능
-설정압력값 0.1kgf/㎠
-압력단위(kgf/㎠ ,MPa, bar)주문시 선택사항
