대림나이프텍

주형 및 금형 제조업031-434-7600

제조사 정보 보기 제조사 다른제품 보기

공유하기

VS-Single DIE최종 수정 일자 : 2020-07-30 13:41:44

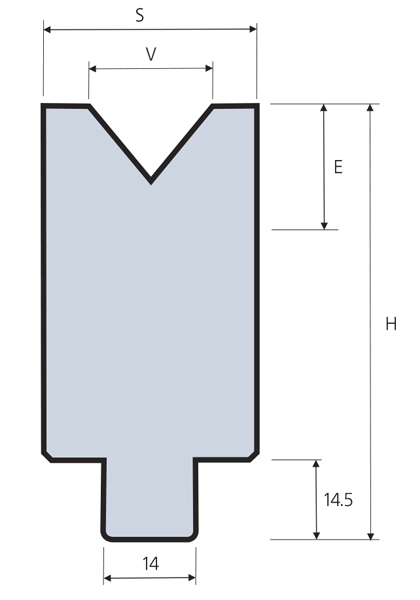

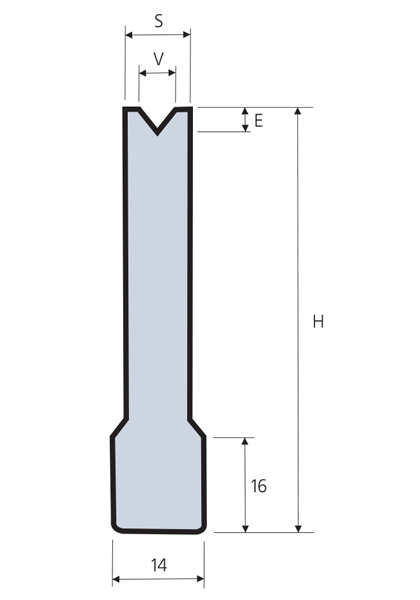

VS-Single DIE | 1V-DIE

86˚ 88˚

L=835

제품번호	V (mm)	T (mm)	S (mm)	H (mm)	E (mm)
VS 101	4	0.5	8	65	2.1
VS 102	6	0.8	10	65	3.2
VS 103	8	0.8~1.2	12	65	4.3
VS 104	10	1.0~1.2	14	65	5.4

제품번호	V (mm)	T (mm)	S (mm)	H (mm)	E (mm)
VS 105	12	1.2~1.6	16	65	6.4
VS 105-1	14	1.6	18	65	7.5
VS 106	16	1.6~2.0	20	65	8.6
VS 107	18	2.0~2.3	24	65	9.6
VS 107-1	20	2.3	28	65	10.7
VS 108	24	3.0~3.2	31	65	12.8

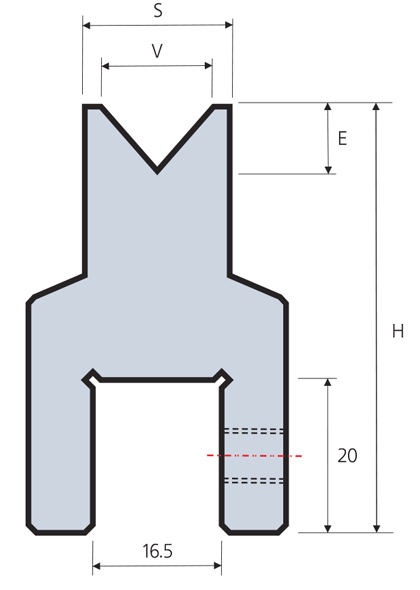

80˚

L=835

제품번호	V (mm)	T (mm)	S (mm)	H (mm)	E (mm)
VS 300	30	3.2	36	65	16.5
VS 350	35	4	40	65	18.8
VS 400	40	4.5	48	65	21.5
VS 450	45	5	55	65	35.7
VS 500	50	5	60	70	30
VS 550	55	6	65	75	33
VS 600	60	6	75	75	35.7

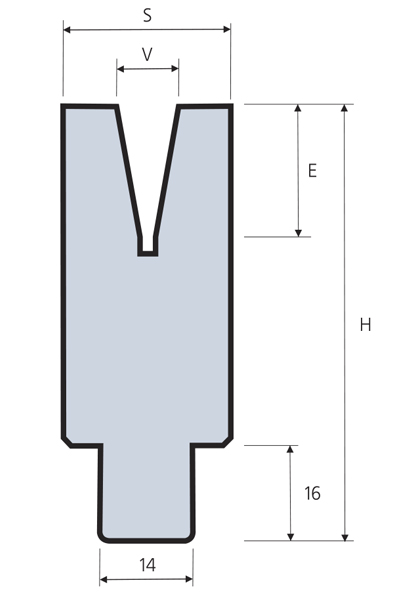

32˚

L=835

제품번호	V (mm)	T (mm)	S (mm)	H (mm)	E (mm)
VS 109-1	6	0.8	14	65	10.5
VS 109	8	1.0	14	65	14
VS 109-2	10	1.2	16	65	17.5
VS 110	12	1.6	18	65	21
VS 110-1	14	1.6	20	65	25
VS 110-2	16	2.0	25	65	28
VS 110-3	20	2.3	30	65	35
VS 110-4	24	2.6	40	70	42
VS 110-5	30	3.2	55	70	51
VS 110-6	40	4.5	60	75	63

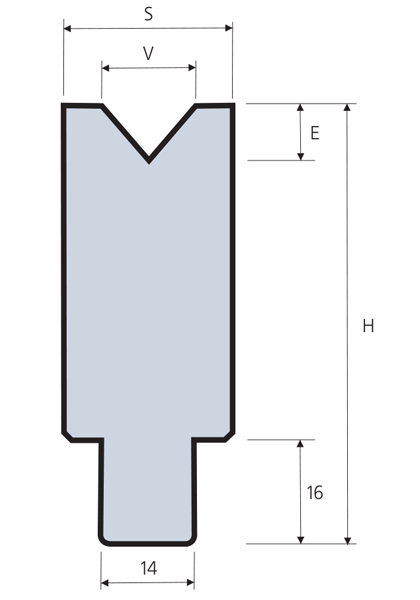

HS-Single DIE | 1V-DIE

86˚ 88˚

L=835

제품번호	V (mm)	T (mm)	S (mm)	H (mm)	E (mm)
HS 106	6	0.8	10	50	3.2
HS 108	8	1.0	12	50	4.3
HS 110	10	1.2	14	50	5.4
HS 112	12	1.6	16	50	6.4
HS 114	14	2.0	18	50	7.5
HS 116	16	2.0	20	50	8.6
HS 118	18	2.3	22	50	9.6
HS 120	20	2.5	24	50	10.7
VS 124	24	3.0	30	55	12.8

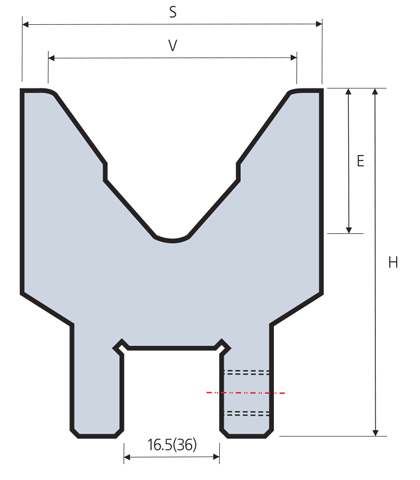

80˚

L=835

제품번호	V (mm)	T (mm)	S (mm)	H (mm)	E (mm)
HS 128	28	32	38	60	15
HS 135	35	4.0	45	60	18.8
HS 140	40	4.5	50	60	21.5
HS 145	45	5.0	58	70	24
HS 150	50	5.0	60	70	30
HS 155	55	6.0	65	70	33

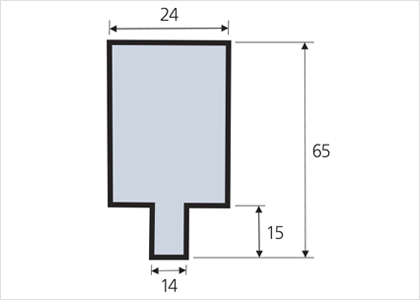

Hemming | 1V-DIE

V-114

VS-114

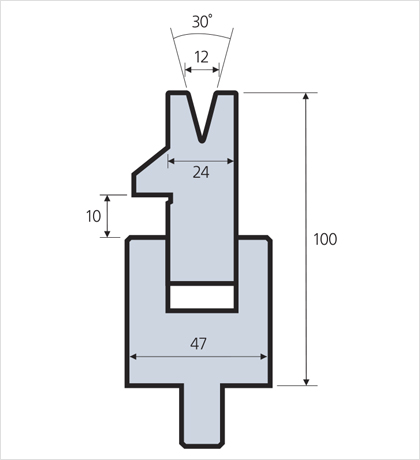

예각 및 헤밍다이
(30˚ Acute Angle Bending & Hemming DIE)

VS-AH100

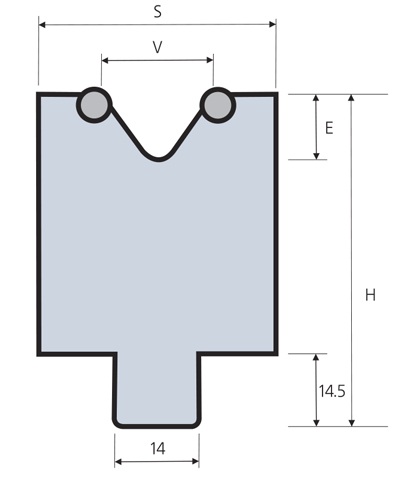

H-ROLLER DIES | 1V-DIE

제품번호	V (mm)	T (mm)	S (mm)	H (mm)	E (mm)
RD 018	18	80˚	35	65	9.6
RD 020	20	80˚	40	65	10.7
RD 024	24	80˚	45	65	12.8
RD 028	28	80˚	50	65	15.3
RD 300	30	80˚	55	65	16.5
RD 350	35	80˚	60	65	18.8
RD 400	40	80˚	65	70	21.5
RD 450	45	80˚	70	70	35.7
RD 500	50	75˚	75	75	30
RD 550	55	75˚	85	75	33
RD 600	60	75˚	90	75	35.7

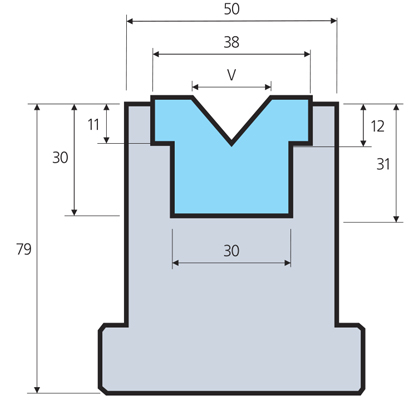

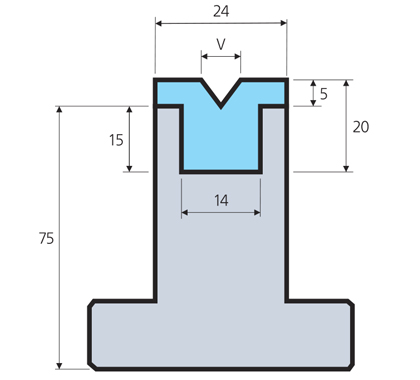

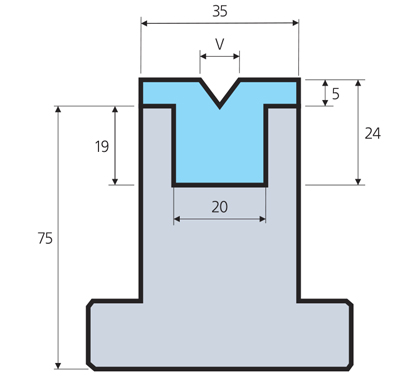

MC V-DIE | 1V-DIE
