닥타일 규격품 (맨홀/측구수로)최종 수정 일자 : 2020-07-30 10:17:45

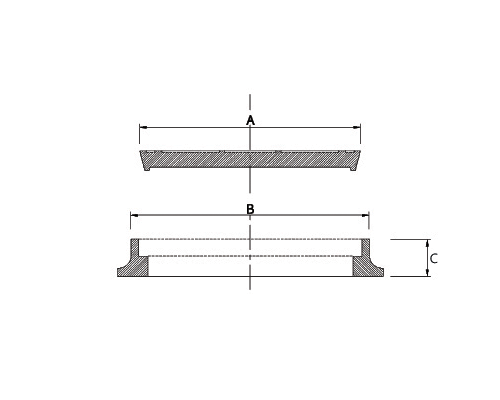

◆Ø300/Ø450/Ø600 정화조맨홀
-도면
-설명
•재질 : 닥타일(GCD45)
•용도 : 일반 정화조용 뚜껑
| 구분 | A | B | C |
| 300 | 300 | 308 | 20 |
| 450 | 450 | 460 | 35 |
600 | 600 | 610 | 35 |

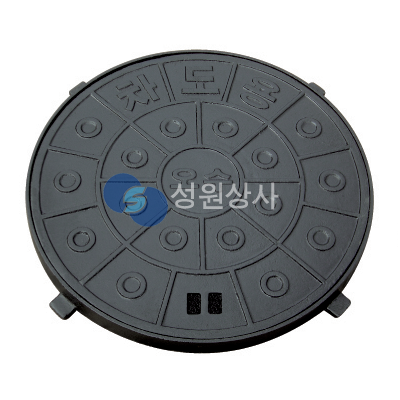

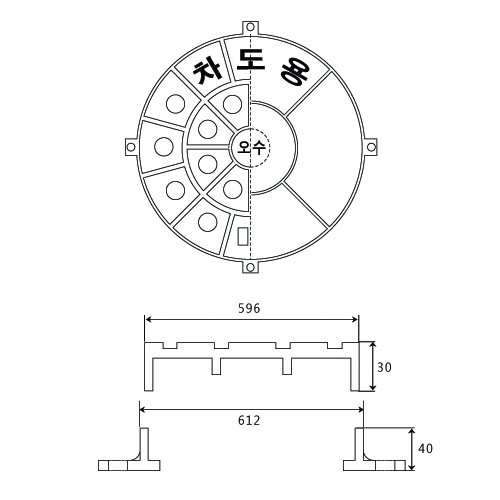

◆Ø600 차도용 정화조
-도면
-설명
•재질 : 닥타일(GCD45)
•표시 : 우수, 오수
•용도 : 일반도로 및 준차도용

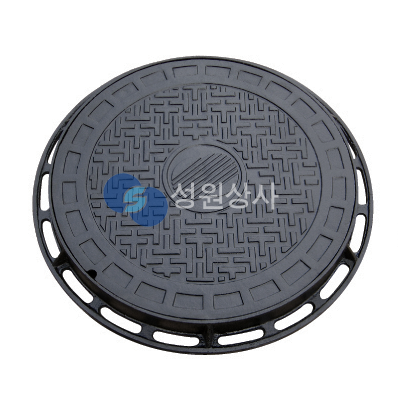

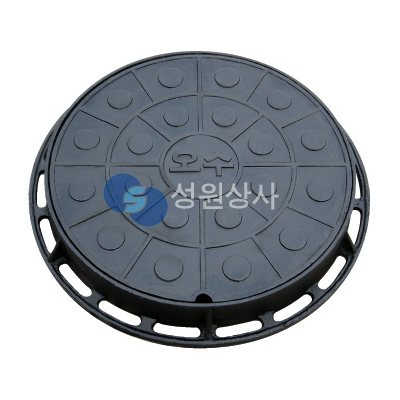

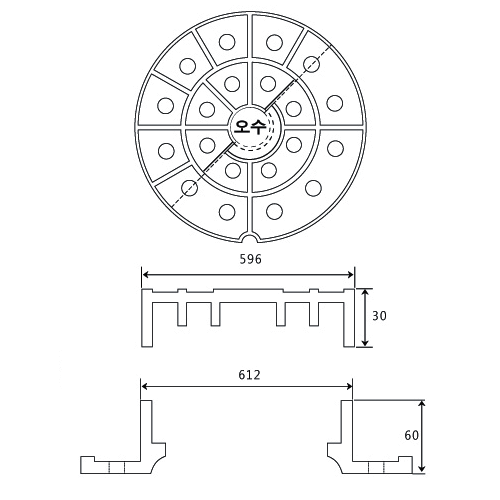

◆Ø600 인도용 우수/오수 원형맨홀
-도면
-설명
•재질 : 닥타일(GCD45)
•표시 : 우수, 오수
•용도: 일반도로 및 준차도용
•하중검사 : KSD6021 방법에 의한 정하중검사 - 100KN 이상없음

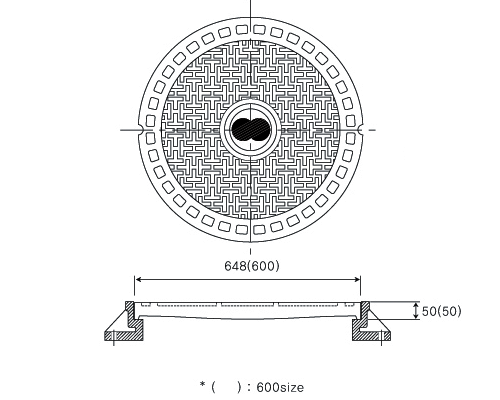

◆Ø600/Ø648 전기통신 원형맨홀
-도면
-설명
•재질 : 닥타일(GCD45)
•표시 : 현장 주문에 의함
•용도 : 전기,통신 관로용
•하중검사 : KSD6021 방법에 의한 정하중검사 - 200KN 이상없음

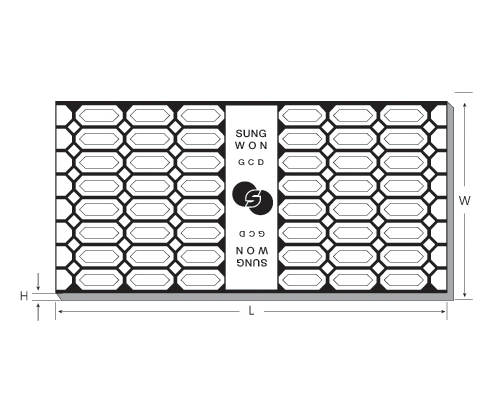

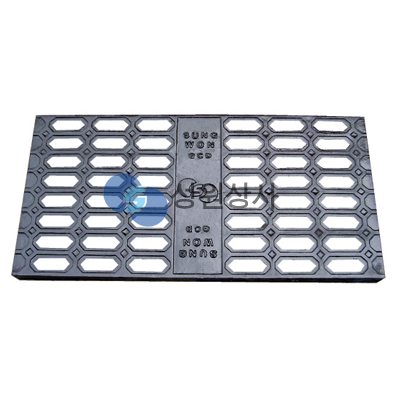

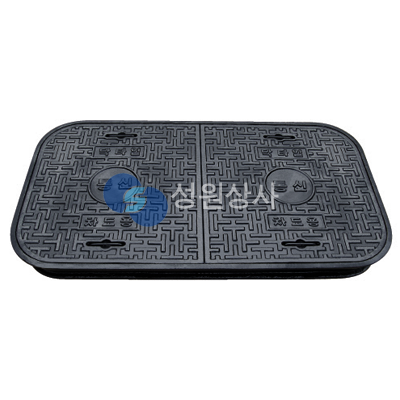

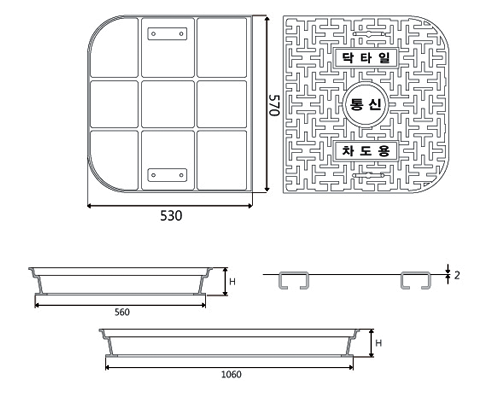

◆수공사각 전기,통신-차도용/인도용
-도면
-설명
•재질 : 닥타일(GCD45)
•표시 : 차도용, 인도용
•용도 : 전기통신관로용
•하중검사 : KSD6021 방법에 의한 정하중 검사 - 100KN 이상없음(인도용), 150KN 이상없음
| 구분 | 제품규격 | W | L | H |
| 수공사각 차도용 | GCD 1115 x 605 x 100 | 1115 | 605 | 100 |
수공사각 인도용 | GCD 1115 x 605 x 75 | 1115 | 605 | 75 |

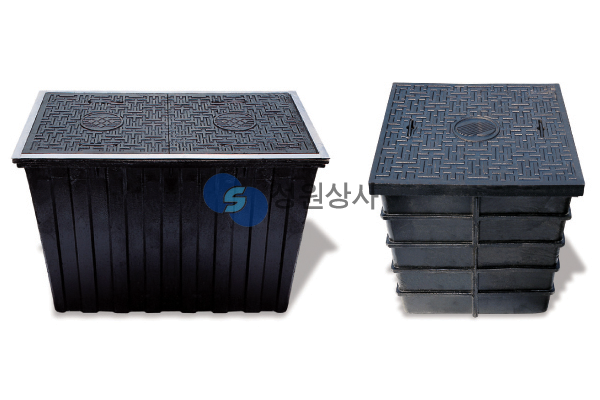

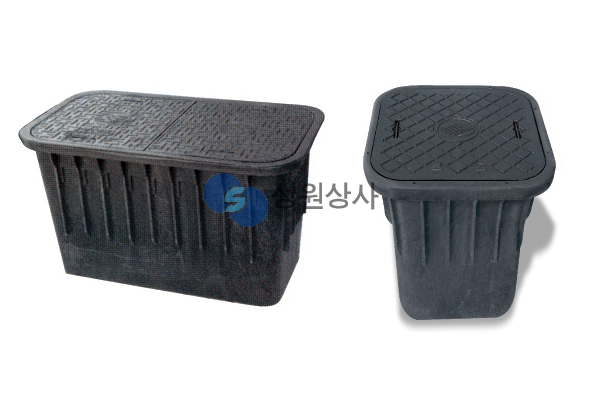

◆PE전원,통신BOX 및 주철뚜껑
-설명
•재질 : 뚜껑 - 닥타일(GCD45), 통(B OX) - PE재질
•용도 : 전기, 통신 보도용 진입관 콘트리트맨홀 대용
◆측구수로/차도측구 뚜껑
-도면
| 구분 | |
| 1 | 255 x 995 x 30 |
| 2 | 350 x 1000 x 50 |
| 3 | 450 x 900 x 50 |
| 4 | 400 x 1000 x 50 |
| 5 | 500 x 1000 x 50 |
| 6 | 600 x 1000 x 50 |
| 7 | 550 x 1100 x 50 |
| 8 | 600 x 1200 x 50 |
9 | 650 x 130 x 50 |
-설명
•재질 : 닥타일(GCD45)
•표시 : 주문제작(지자체 마크삽입)가능
•하중검사 : KSD6021 방법에 의한 정하중검사 - 200KN 이상없음

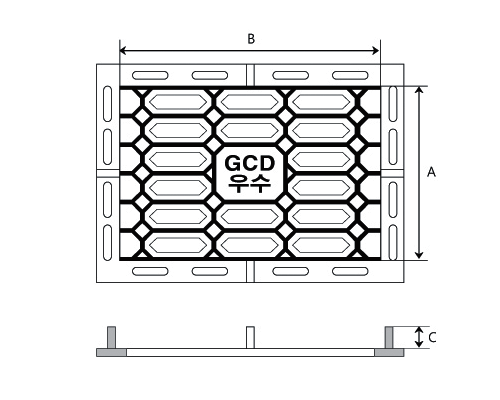

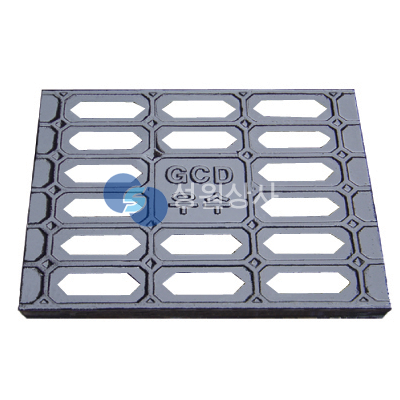

◆빗물받이용 COVER
-도면
| 구분 | 제품규격 | 최대하중 (ton) |
| 1 | GCD 400 x 500 x 50 우수 | 20 |
2 | GCD 400 x 500 x 50 오수 | 20 |
-설명
•재질 : 닥타일(GCD45)
•표시 : 지자체 마크 삽입가능, 주문제작가능
•용도 : 빗물받이용 및 일반 우수/오수 측구수로용
•하중검사 : KSD6021 방법에 의한 정하중검사 - 150KN 이상없음
•가압판크기(m/m) : 250 x 120 x 50T
