TORQUE LIMITER최종 수정 일자 : 2020-07-30 09:30:34

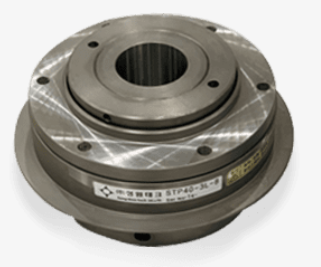

TORQUE LIMITER
TORQUE LIMITER 사양
Index Drive 는 높은분할 정도와 안정된 운동특성을 갖고있으며, Back Lash가 없는 고강성의 구조로 이루어진 기구로서 이러한 Index Drive를 보호하는 목적으로 개발된장치가 토르크리미터(Torque Limiter) 입니다. 토르크리미터는 Index Drive의 출력축에부착하여 Index Drive를 과부하로부터 안전하게 보호합니다.
선회 - 롤러기어캠 사용, 상하 - 홈캠 사용
작은 축간거리의 큰 상하 Stroke 실현 SPO80 → ST Max 50mm, SPO100 → ST Max 80mm

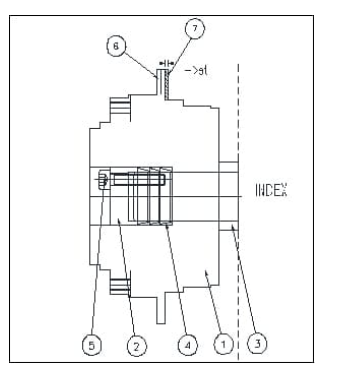

구조 및 작동
Over Load가 발생하면 (6)플렌지를 (7)쪽으로 밀어냅니다. 이때 스프링은 압축이 되고 내부 Ball은 이탈이 되므로서 과부하를 차단하고 플렌지(7) 쪽으로 이동을 하면서 전기적인 감지장치(근접 스위치 등 설치)에 의해 동력을 차단할수 있으므로 안전하게 보호를 해줍니다.
원점 정위치 복귀 방법
Over Load가 발생한 후 재기동시에 자동적으로 1회전 이내에서 정위치 복귀를 합니다. 따라서 과부하가 발생할때 전기적인 검출장치(근접스위치 설치)로 동력원 (Motor)을 빠른시간에 차단을 해주어야만 연속적 으로 원점복귀하는 것을 막을 수 있습니다.
주의사항
사용회전수가 높은 경우에는 복귀가 잘 이루어지지 않은 경우가 있으므로 가능하다면 낮은 회전에서 원점 복귀를 하여 주십시오. 원점복귀가 가능한 회전수는 종동측기계의 관성, 구동측의 강성, Torque Limiter의 설정 토르크 등에 따라 차이가 있을수 있으나 일반적으로 100RPM이하이면 복귀가 가능합니다.
복귀에 필요한 Torque는 설정 Torque의 10%이하입니다.
토르크 리미터는 통상적으로 Index Unit의 출력축에 출력부하 조건에 맞춰 조정한다. Power Lock으로 고정사용하며 토르크 조정은 출력 부하 조건에 맞춰 조정한다. 토르크 리미터의 흔들림 량은 아래의 허용치를 벗어나면 안된다. 단면 흔들림 0.04m 이하/래디알 흔들림 0.04mm이하
