071-4111-0155
Pick & Place Uni최종 수정 일자 : 2020-07-30 09:29:09
SPL Series

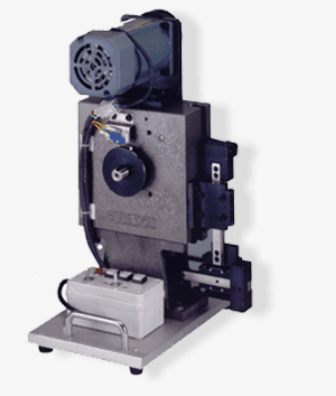

PICK & PLACE UNIT - SPL SERIES 사양
2개의 홈캠을 이용하여 유, 공압 유니트 보다 월등한 정밀한 반복 작업을 하는 유니트 입니다.
2개의 홈캠과 블록 베어링을 사용한 컴팩트한 구조로 설계 되었습니다.
CAM 구동방식이므로, 다른 방식에 비하여, 안정된 동작을 얻을 수 있습니다.
입력축(CAM)의 1회전 동작만으로도 소정의 동작을 완료 할 수 있으므로, 제어가 간단합니다.
HEAD부의 운동이 엄밀한 CAM곡선을 따르므로, 운반물체가 매우 부드럽게 운동합니다.
CAM은 사용자가 요구하는 TIMING으로 가공하는 Order Made 방식입니다.
습동부는 LM-GUIDE를 사용하므로 부드러운 동작과 긴 수명을 보장합니다.
고객이 주문하는 다양한 운동 구현이 가능하여 자동화기기 및 전자제품 조립기 등 여러가지 용도로 사용 가능합니다.

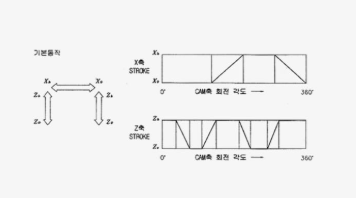

CAM은 Order Made(주문자 생산)방식이므로, 고객주문에 따라 할부각, 스트로크 등을 공히 자유로운 선택이 가능하지만, 스트로크에 의하여 할부각의 최소치가 달라지므로, 카다로그에 첨부된 최소 할부각 표를 참조하여 TIMING선도를 결정해 주십시오. CAM운동 중에도 엄밀하게 각 위치를 움직이기 때문에 간섭물체의 형상을 CHECK하여, 가능한 X운동과 Z운동이 OVER LAP될 수 있도록 해주십시오.
SRH Series

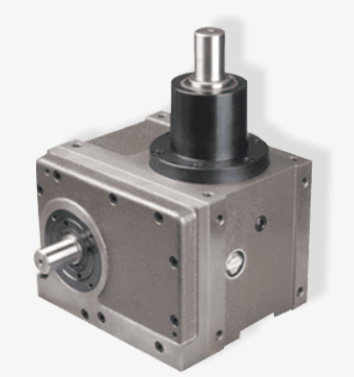

ROLLER GEAR OSCILLATING DRIVES - SRH SERIES 사양
등회전과 상하 운동이 동시에 가능한 복합적인 운동이 가능한 인덱스 입니다.
에어척, 진공패드 등의 조합으로 여러 자동화 기계에서 복잡한 설비를 단순하게 설계 할 수 있습니다.
선회 - 롤러기어캠 사용, 상하 - 홈캠 사용
콤팩트한 구조로 10mm 이하의 상하 운동에 적합
200~500RPM 고속 운동 가능
SPO Series

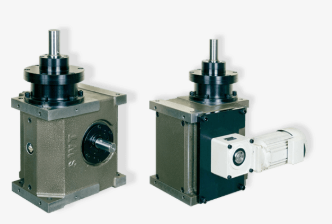

ROLLER GEAR OSCILLATING DRIVES - SPO SERIES 사양
등회전과 상하 운동이 동시에 가능한 복합적인 운동이 가능한 인덱스 입니다.
에어척, 진공패드 등의 조합으로 여러 자동화 기계에서 복잡한 설비를 단순하게 설계 할 수 있습니다.
선회 - 롤러기어캠 사용, 상하 - 홈캠 사용
작은 축간거리의 큰 상하 Stroke 실현 SPO80 → ST Max 50mm, SPO100 → ST Max 80mm
