진공펌프최종 수정 일자 : 2020-07-29 16:00:46

▣ Vacuum pump

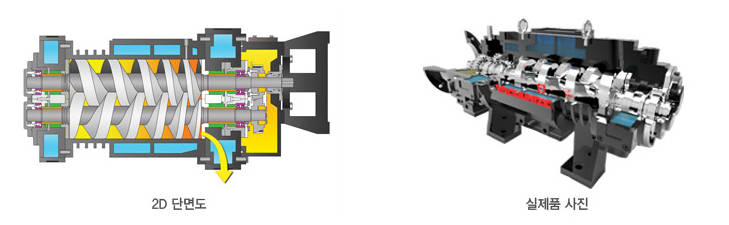

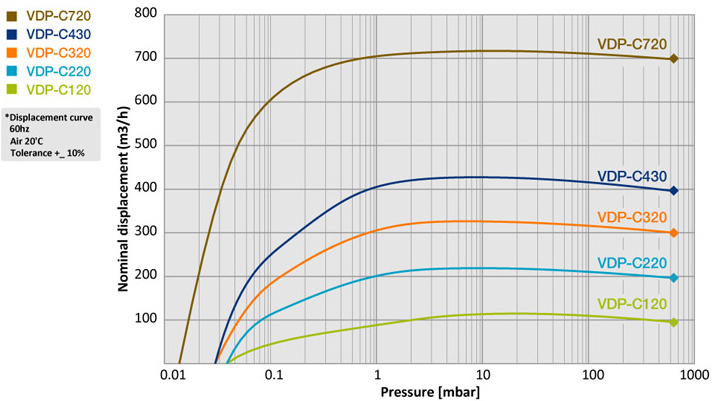

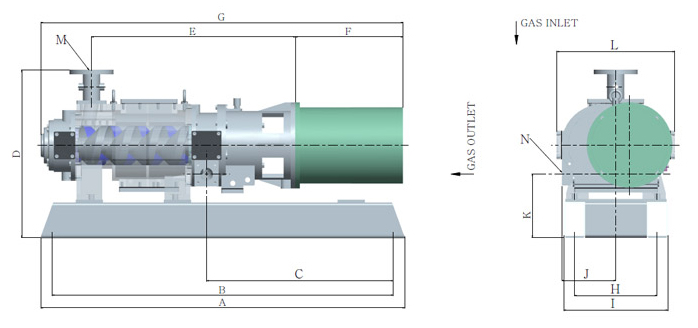

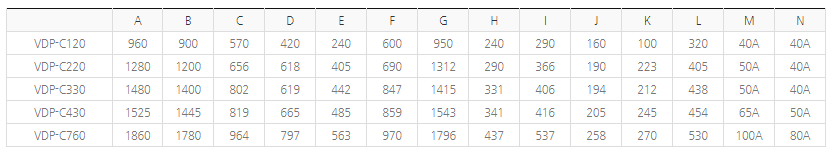

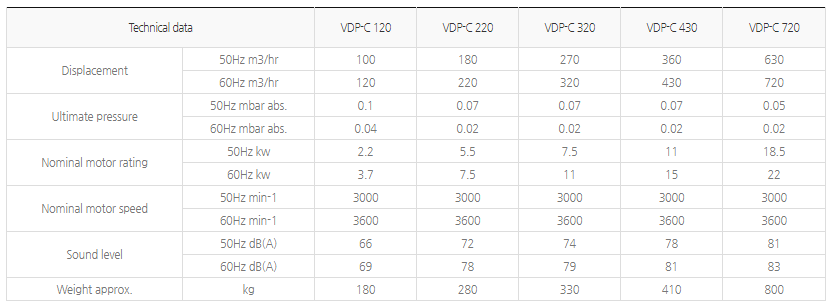

▶ Dry screw vacuum pump (VDP-C Series)

- VDP-C Model 은 새로운 Profile 형식으로 개선된 동일피치(Constant pitch) Screw 가 적용되었으며, Oil 과 물을 사용하지 않고 대기압에서 0.01mbar abs. 까지의 진공을 형성할 수 있는 고성능 Dry screw vacuum pump 입니다.

- 새로운 Profile 형식의 Screw 설계는 종전 제품보다 Water vapor, liquid, powder에 대한 배출능력이 향상되었으며 저소음, 저진동의 더욱 안정성있는 운전이 가능합니다.

Features and Benefits

1. 펌프의 내구성 우수 : 펌프 내부의 Screw 와 Cylinder 간의 무접촉 운전으로 기계 내구성 우수

2. 친환경적이며 경제적 운전

물과 오일을 사용하지 않는 건식(Dry)운전으로 경제적이며 친환경적 운전

3. 다양한 부식방지 코팅 적용

공정부산물에 의한 부식 방지를 위해 펌프내부의 다양한 특수코팅 가능

4. 배출능력 우수

연속성있는 단일구조의 가변 Screw 설계로 Harsh 한 공정에서도 배출능력 우수

5. 운전안정성

정밀가공과 바란싱에 의한 저소음, 저진동 운전으로 운전안정성과 내구성 우수

6. IEC규격의 플랜지형 모터 적용

IEC규격의 플랜지형 모타적용으로 조립이 간편, 정확

7. 다양한 옵션 기능

공정특성에 따른 Flushing, Purging, Control system 옵션 적용 가능

8. 유지보수 용이

최적설계로 구조가 간단하여 유지보수가 용이하고 비용 절감

Applications

정밀화학, 석유화학, 플라스틱, 식품, 2차전지, 태양광, 전기전자, 열처리, 야금, 코팅, 반도체, LCD :

증류,건조,탈기,탈수,탈취,중합,성형,가소제,계면활성제,용제회수 등

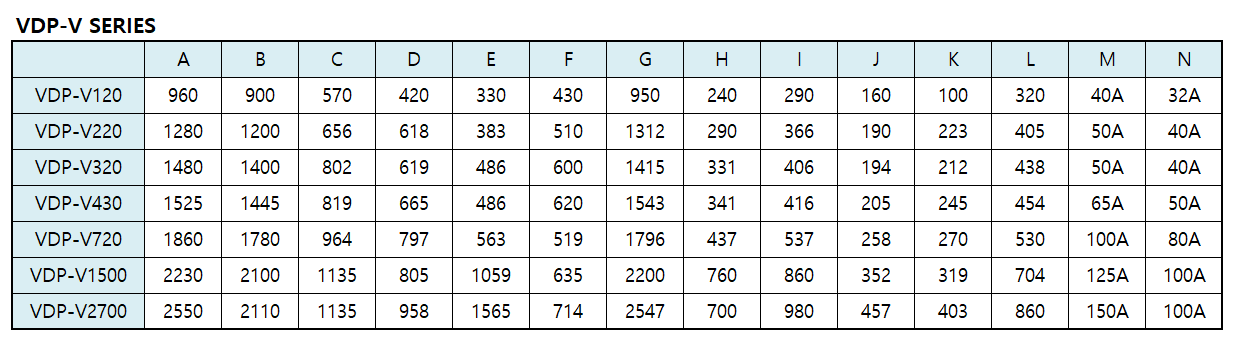

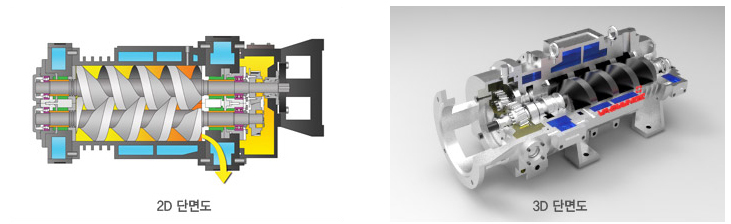

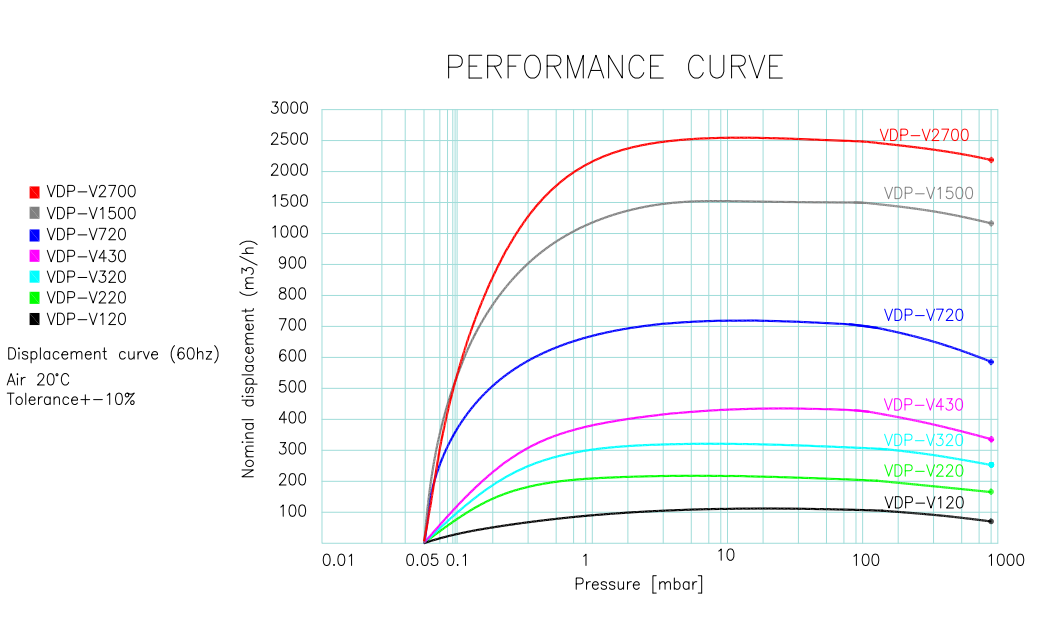

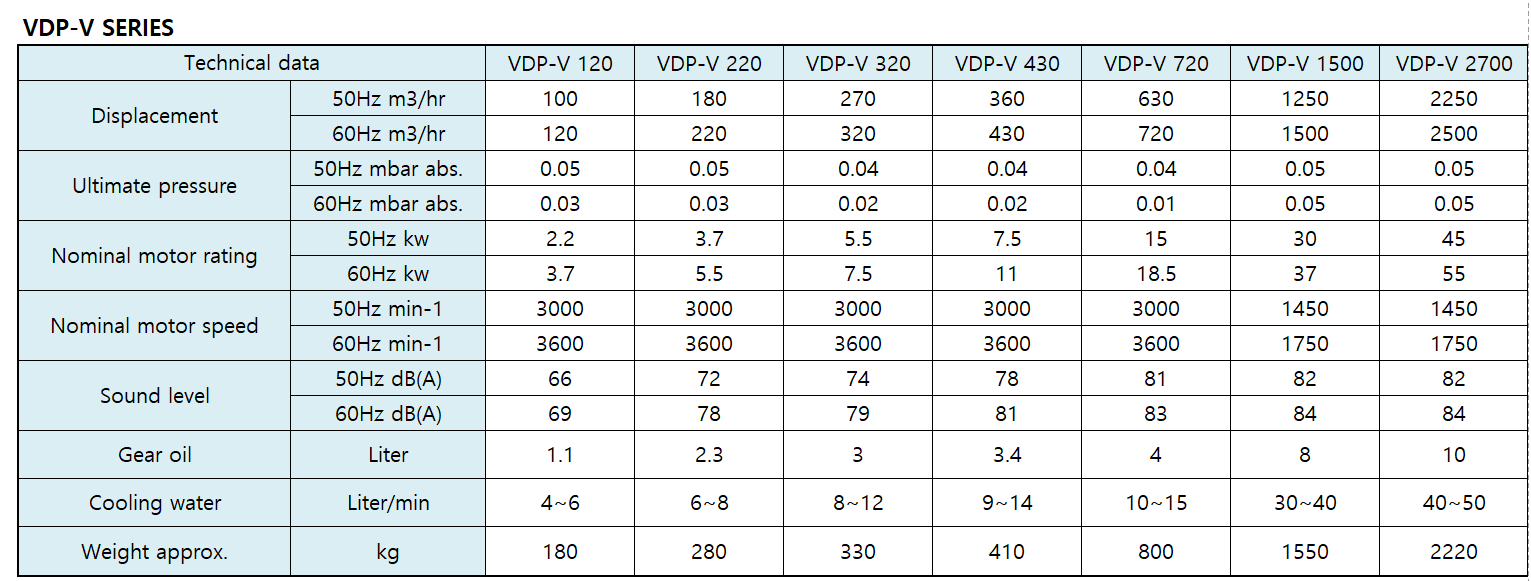

▶ Dry screw vacuum pump (VDP-V Series)

- Dry screw vacuum pumps는 Oil 과 물을 사용하지 않고 대기압에서 0.01mbar abs. 까지의 진공을 형성할 수 있는 친환경 고성능 Vacuum pump 입니다.

- 특히, VDP-V series는 연속가변형스크류로타(Variabele pitch screw rotor)를 일체형으로 가공하여 적용한 최신모델이며, 기존의 동일피치(Constant pitch) Screw 의 장점과 더불어 동일용량대비 동력에너지 30% 절감, 온도안정성 증가 등 전체적인 성능, 효율이향상된 신제품입니다.

- 진보된 일체형 가변 Screw rotor 메커니즘은 성능향상뿐만 아니라 Gas의 유동경로와 압축과정을 더욱 신속하고 안정적으로 유지시키게 되어 운전안정성과 내구성이 향상되었습니다. 새로운 형식의 연속가변형스크류로타(Variable pitch screw rotor 설계는 종전 제품보다 Water vapor, liquid, powder에 대한 배출능력이 향상되었으며 저소음, 저진동의 더욱 안정성있는 운전이 가능합니다.

Features and Benefits

01. 기존 동일피치스크류(Constant pitch screw) 보다 펌프의 내구성 우수

일체형가변피치스크류(Variable pitch screw)적용으로 운전안전성 향상

펌프 내부의 Screw 와 Cylinder 간의 무접촉 운전으로 기계 내구성 우수

02. 친환경적이며 경제적 운전

물과 오일을 사용하지 않는 건식(Dry)운전으로 경제적이며 친환경적 운전

기존 동일피치스크류(Constant pitch screw) 대비 에너지절감 30%향상

03. 다양한 부식방지 코팅 적용

공정부산물에 의한 부식 방지를 위해 펌프내부의 다양한 특수코팅 가능

[PTFE, PFA, Niflon, Hastelloy etc.]

04. 배출능력 우수

일체형가변피치스크류(Variable pitch screw) 메커니즘은 Harsh 한 공정에서도 연속배출능력과 연속운전성 우수

05. 운전안정성

정밀가공과 바란싱에 의한 저소음, 저진동 운전으로 운전안정성과 내구성 우수

일체형가변피치스크류(Variable pitch screw) 압축효율 상승으로 운전온도가 기존제품 대비 100℃ 이상 낮아 전반적인 운전안정성과 내구성 현저히 향상

06. IEC규격의 플랜지형 모타 적용

IEC규격의 플랜지형 모타적용으로 조립이 간편, 정확하며 기계가공 공차에 의한 조립으로 최적의 얼라인먼트 조립으로 진동 저하

07. 다양한 옵션기능

공정특성에 따른 Flushing, Purging, Control system 옵션 적용 가능

08유지보수 용이

최적설계로 구조가 간단하여 유지보수가 용이하고 비용 절감

Applications

정밀화학, 석유화학, 플라스틱, 식품, 2차전지, 태양광, 전기전자, 열처리, 야금, 코팅, 반도체, LCD :

증류, 건조, 탈기, 탈수, 탈취, 중합, 성형, 가소제, 계면활성제, 용제회수 등

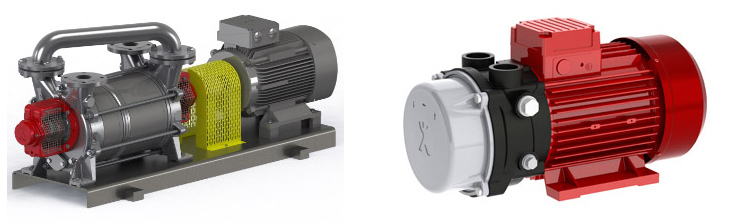

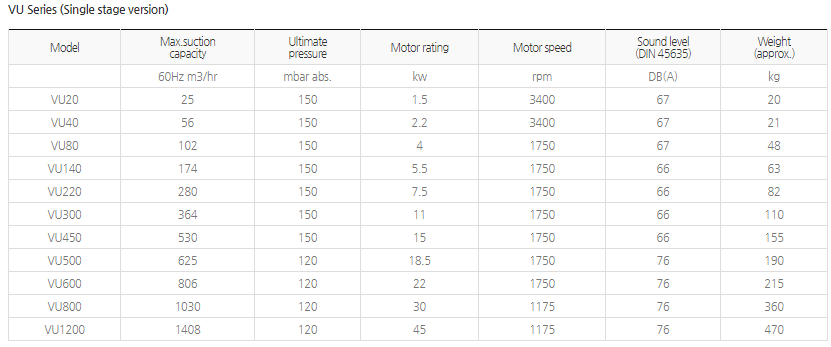

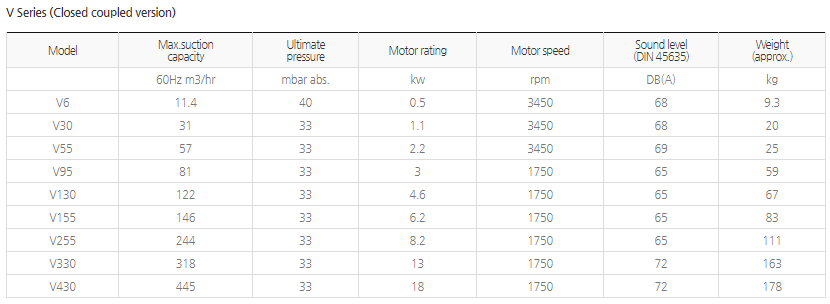

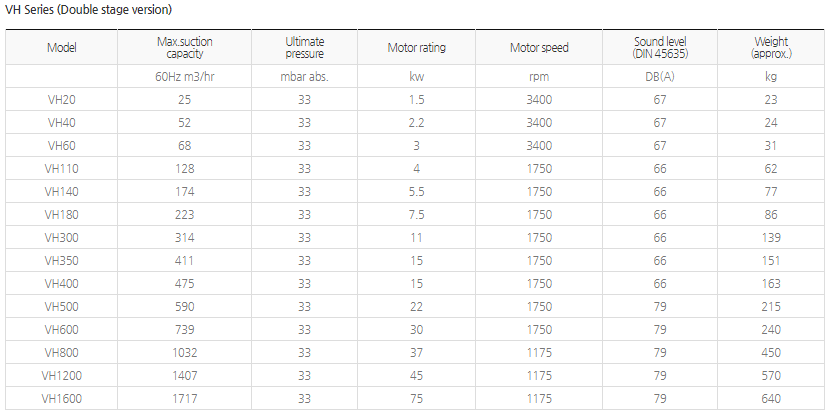

▶ Liquid ring vacuum pump

- 액봉식 진공펌프는 Seal liquid(액봉유체)를 사용하여 진공을 형성시키며 Impeller 와 Cylinder 의 직접적인 마찰이 없어 어떠한 공정에서도 안정적인 운전이 가능합니다. 또한, 고객공정에적합한 다양한 Sealing liquid와 재질을 선정하여 사용할 수 있으며 다양한 응축성가스나 흡입가스의 원활한 처리와 회수가 가능합니다. 액봉식 진공펌프는 크기와 도달진공도에 따라 직결형펌프,1stage, 2stage type으로 분류할 수 있으며 대기압에서 33mbar abs.까지 폭넓은 진공영역에서 우수하고 안정적인 성능을 발휘합니다.

- 특히 흡입되는 공정개스와 Seal liquid 와의 접촉시 발생되는 응축효과는 진공펌프용량 증가의 성능을 배가시킬 수 있습니다.

- 액봉식 진공펌프는 화학, 제약, 발전, 담수, 식품 등 거의 전 산업분야에 가장 오랫동안 적용되어진 진공펌프입니다.

Features and Benefits

01. 다양한 흡입개스와 위험공정에서의 운전 안정성

공정에 따른 다양한 Seal liquid 선정과 낮은온도 운전으로 폭발성,부식성개스 처리에도 안정된 성능을 발휘 흡입용량별 다양한 모델 구비

타 기종 진공펌프에비해 소형에서 대형까지 다양한 모델 (30~11,000 m3/hr)

02. 흡입용량별 다양한 모델 구비

타 기종 진공펌프에 비해 소형에서 대형까지 다양한 모델 보유 (2~18,000m3/hr)

03. 구조가 간단

구조가 간단하여 유지보수와 관리가 매우 쉽다

04. 다양한 부품 재질

공정특성에 따른 부식방지를 위해 다양한 재질로 선택제조 할수 있다.

(Cast iron / Stainless steel / Hastelloy … )

05. 공정별 다양한 System package 설계와 응용이 가능

부식성, 폭발성, 독성 등의 특수공정에 적합한 Seal liquid, Material, Control 선정이 가능하며 이를 최적화한 응용 system package 설계를 다양하게 할 수 있다

Applications

정밀화학, 석유화학, 발전, 담수, 플라스틱, 제지, 전기전자, 섬유, 병원 :

증류, 건조, 탈기, 탈수, 탈취, 중합, 성형, 가소제, 계면활성제, 용제회수, 중앙집중식 석션시스템 등

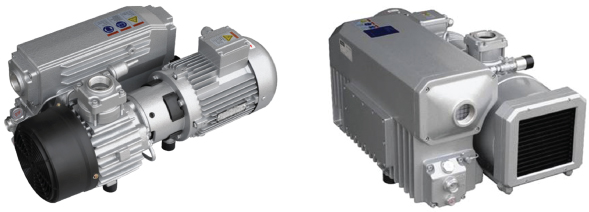

▶ Oil rotary vane vacuum pump

- 단 하나의 축과 직접 구동 방식을 갖춘 설계의 단순함으로 인해 유지비와 운전비가 적게 들면서도 견고한 구조로 내구성이 우수한 진공펌프입니다.

- 가동원리는 실린더 내부에 편심으로 장착된 로타와 로타내의 베인은 회전이 되게 되면 베인이 원심력에 의하여 실린더 벽면을 타고 회전하게 됩니다. 이때 베인과 실린더는 미리 공급된 오일로써 밀봉된 상태에서 흡입된 가스는 압축되어 배기필터를 통하여 배출되게 됩니다. 오일은 실링과 윤활작용을 하게되며 재순환되는 구조로 되어있습니다. 배기부에는 별도의 오일 순환 장치가 있어 저진공 상태에서 다량의 유증기가 발생되는 상태에서도 사용하기 적합하도록 되어있습니다. 옵션인 냉각 장치는 설치된 펌프 주변의 온도조건이나 흡입공정에 따라 적용하여 펌프와 오일의 운전안정성을 개선시킬수 있습니다.

- 또한, 이 진공펌프는 통합형 역류 방지 밸브와 효율적인 오일필터 장치가 이미 갖춰져 있어 쉽게 다양한 액세서리를 이용한 적합한 구성이 가능합니다. 통합형 윤활유 냉각기와 덮개가 있는 표준형 순환식 윤활 시스템은 소음 발생을 최소화 합니다.

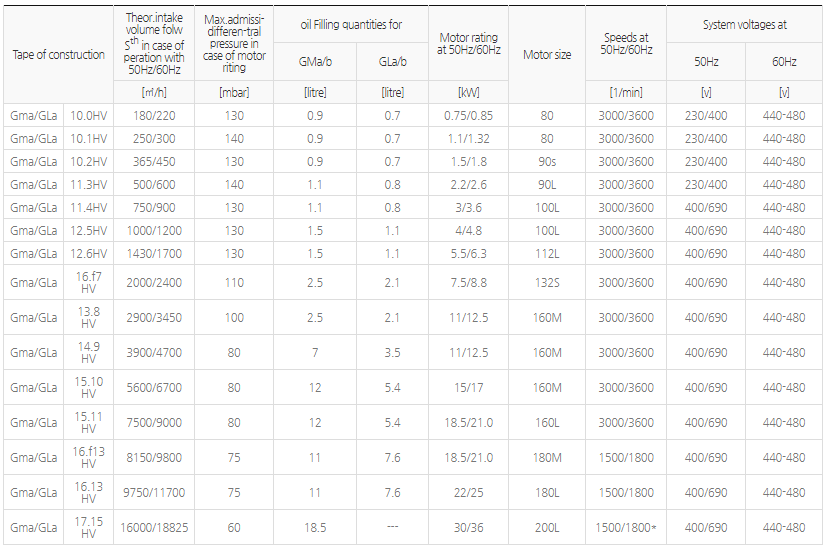

Technical Data

Features and Benefits

01. 내구성,저소음

펌프와 모타의 직결형 구조와 실링오일의 윤활효과로 정숙한 운전과 기계적 내구성이 우수

02. 오일순환 장치 내장

오일 필터와 오일미스트 필터 내장으로 오일의 오염과 소모를 방지

고장율 감소 및 펌프 수명연장

03. 진동 안정성

Cylinder 와 Carbon vane 구동의 최적설계와 직결식 구동으로 저진동 실현

04. 마모 저항성 / 긴 수명의 신뢰성

최적의 특수재질vane 적용과 설계로 마모 저항성 우수

05. 다양한 옵션기능

공정특성에 따른 Suction filter, Gas ballast valve 등의 옵션적용 가능

ATEX, Oxygen application

Applications

진공포장, 진공이송, 수처리, 환경, 신재생에너지, 식품기술, 자동차, 음료, 플라스틱, 열성형가공, 목재산업, 의료설비, 프린팅, 연구실험 외 다수

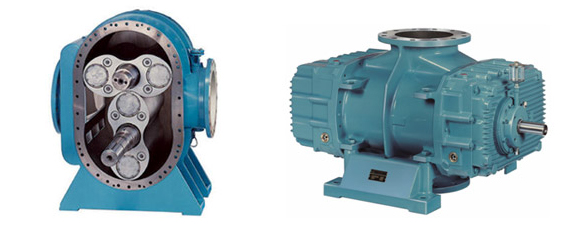

▶ Mechanical booster

- Mechanical booster는 흔히 Roots blower 라도 불리어 지며 펌프내부에는 땅콩형의 회전자 2개가 몸체면과 매우 작은 틈(Clearance)을 유지하면서 서로 반대방향으로 같이 회전하며 흡입구로부터 배기구로 기체를압축하여 배출하게 된다. 매우 큰 배기속력을 얻을수 있으며 50~10-3 mbar 의 압력범위에서 효과적이다.

- Mechanical booster 는 성능이 낮은 펌프와 조합하여 사용하므로 인해 성능이 낮은 펌프의 배기속도가 떨어지는 영역을 대폭 향상시킬 수 있으며 저진공 영역에서 고효율의 능력장점을 가지고 있다. 또한 회전자의 대칭적구조상 균형이 잘 잡혀있으므로 대형제품도 안정성을 유지할수 있으며 적은 구동력으로도 대용량의 성능을 실현 할 수 있다.

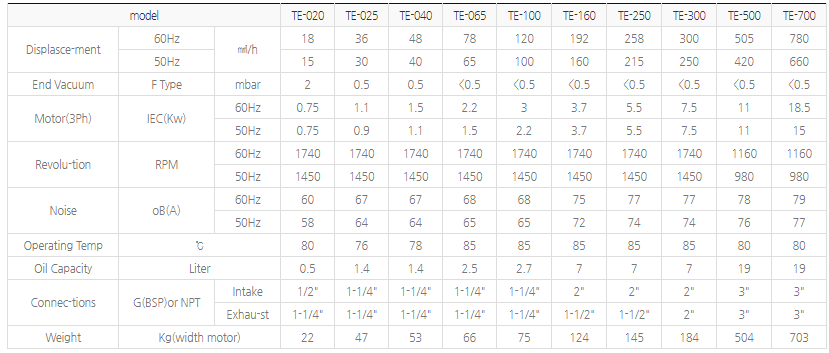

Technical Data

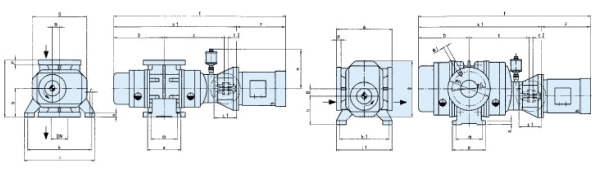

General Drawing

Features and Benefits

01. 펌프 내부의 Rotor(Roots) 와 Cylinder 간의 무접촉 운전으로 기계 내구성 우수

02. 친환경적이며 경제적 운전

물과 오일을 사용하지 않는 건식(Dry)운전으로 경제적이며 친환경적 운전

Vacuum pump 단일 모델 대비 효율성 우수(도달진공도,동력대비용량)

03. 다양한 부식방지 코팅 적용

공정부산물에 의한 부식 방지를 위해 펌프내부의 다양한 특수코팅 가능

[Niflon, Nickel, Hastelloy etc.]

04. 배출능력 우수

Roots rotor 메커니즘은 Harsh 한 공정에서도 연속배출능력과 연속운전성 우수

05. 운전안정성

정밀가공과 바란싱에 의한 저소음, 저진동 운전으로 운전안정성과 내구성 우수

06. IEC규격의 플랜지형 모타 적용

IEC규격의 플랜지형 모타적용으로 조립이 간편, 정확하며 기계가공 공차에 의한 조립 및 최적의 얼라인먼트 조립으로 진동 저하

07. 다양한 옵션기능

공정특성에 따른 Flushing, purging, control system 옵션적용 가능

08. 유지보수 용이

최적설계로 구조가 간단하여 유지보수가 용이하고 비용 절감

Applications

정밀화학, 석유화학, 플라스틱, 식품, 2차전지, 테양광, 전기전자, 열처리, 야금, 코팅, 반도체, LCD, 제약, 신재생에너지, 세라믹 등 : 증류, 건조, 탈기 탈취, 중합, 성형, 가소제, 계면활성제, 용제회수, 동결건조 등
